โมดูลแหล่งจ่ายไฟแบบก้าวขึ้นในโมดูลแปลงไฟสูง 1200W 20A DC Converter เพิ่มโมดูลจ่ายไฟแบบขั้นตอนขึ้นใน DC10-60V ออกโมดูลแปลงไฟสูง 12-83V ขั้นตอนขึ้น
คุณสมบัติ:
1. กำลังขับสูง: กำลังขับ 1200W เพื่อประสิทธิภาพที่แข็งแกร่งและมั่นคง

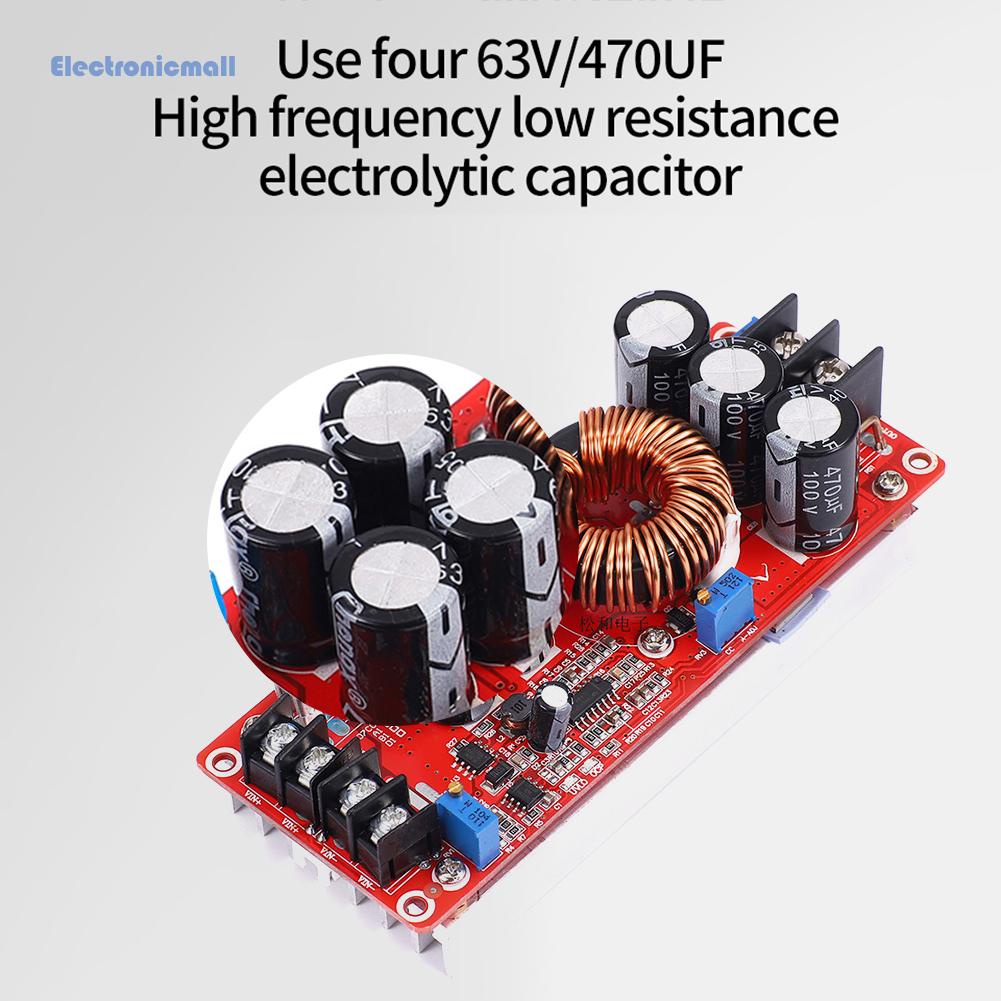

2. ตัวเก็บประจุความจุขนาดใหญ่: มาพร้อมกับตัวเก็บประจุอิเล็กโทรไลต์ความถี่สูง 4x63V / 470UF ความถี่สูงตัวเก็บประจุอิเล็กโทรไลต์ความต้านทานต่ำและตัวเก็บประจุไฟฟ้า 3x100V / 470UF เพื่อแหล่งจ่ายไฟที่เชื่อถือได้
3. การกระจายความร้อนที่มีประสิทธิภาพ: ใช้แผ่นระบายความร้อนอะลูมิเนียม 116 มม. x 58 มม. x 14 มม. เพื่อกระจายความร้อนและป้องกันความร้อนสูงเกินไปวงแหวนแม่เหล็กซิลิกอนเหล็กกำลังสูง 33 มม. จะได้รับบาดแผลด้วยลวดทองแดงบริสุทธิ์ 1.2 มม. สามเส้นขนานเพื่อป้องกันความร้อนสูงเกินไป ความอิ่มตัวของแม่เหล็กภายใต้ที่สูง สภาพปัจจุบัน. แผ่นระบายความร้อนอลูมิเนียมขนาด A 116 มม. * 58 มม. * 14 มม. ใช้สำหรับระบายความร้อน
4. การป้องกันกระแสเกิน: ลดแรงดันขาออกโดยอัตโนมัติเมื่อกระแสไฟฟ้าเข้าเกิน 30A เพื่อป้องกันโมดูลจากความเสียหาย
5. การป้องกันหลายประการ: โครงสร้างวงจรที่เหมาะสมรวมถึงการป้องกันขั้วย้อนกลับ (150A MOS) และการป้องกันแบตเตอรี่ต่ำพร้อมช่วงแรงดันไฟฟ้าที่ปรับได้ 9-50V เพื่อให้แน่ใจว่าใช้งานได้อย่างปลอดภัยข้อมูลจำเพาะ:
โมดูลกระแสคงที่ชื่อ: Booster 1200W โมดูลกระแสคงที่
ลักษณะของโมดูลโมดูล: โมดูลเพิ่มแบบไม่แยก (BOOST)
แรงดันไฟฟ้าอินพุต: DC10-60V (อินพุตโดยตรง 10-60V ไม่จำเป็นต้องมีฝาจัมเปอร์เพื่อเลือกแรงดันไฟฟ้า) (อัปเดตเมื่อวันที่ 15 พฤษภาคม 2016)
กระแสไฟฟ้าเข้า: 20A (สูงสุด) หากเกิน 15A โปรดเพิ่มพัดลมสำหรับการกระจายความร้อน (กระแสไฟฟ้าเข้าสามารถเข้าถึง 25A เมื่อแรงดันไฟฟ้าอินพุต 12-24V)
กระแสไฟฟ้าสถิตย์: 15mA (เมื่อ 12V เพิ่มขึ้นถึง 20V ยิ่งแรงดันขาออกสูงกระแสไฟฟ้าสถิตก็จะยิ่งเพิ่มขึ้น)
แรงดันขาออก: 12-83V ปรับได้ต่อเนื่อง (เอาต์พุตเริ่มต้นปรับเป็น 19V สำหรับการจัดส่งโปรดระบุหากจำเป็นต้องปรับเป็นค่าแรงดันไฟฟ้าอื่น ๆ หากมีมัลติมิเตอร์ผู้ซื้อสามารถปรับได้เอง)
กระแสไฟขาออก: 18A MAX มากกว่า 10A โปรดเสริมสร้างการกระจายความร้อน (ที่เกี่ยวข้องกับความแตกต่างของแรงดันขาเข้าและขาออกยิ่งใหญ่ความแตกต่างของแรงดันก็ยิ่งกระแสไฟฟ้าขาออกก็จะยิ่งเล็กลงเท่านั้น)
กำลังขับ: = แรงดันไฟฟ้าอินพุต * 20A ตัวอย่างเช่นอินพุต 12V * 20A = 240W กำลังไฟสูงสุดที่อินพุต 12V คือ 240W
แรงดันไฟฟ้าอินพุต * 20A ตัวอย่างเช่นอินพุต 24V * 20A = 480W นั่นคือกำลังไฟสูงสุดที่อินพุต 24V คือ 480W
หมายเหตุ: กำลังไฟสูงสุดเมื่ออินพุต 12V คือ 240W กำลังไฟสูงสุดเมื่ออินพุต 24V คือ 480W และกำลังไฟสูงสุดเมื่ออินพุต 36V คือ 720W
ช่วงกระแสคงที่: 0.5-18A (+/- 0.3A)
อินพุตการเชื่อมต่อป้องกันการย้อนกลับ: ใช่ (150A power MOS anti reverse)
การป้องกันแบตเตอรี่ต่ำ: ใช่ (ปรับได้ 9-50V)
อุณหภูมิในการทำงาน: -40 ~ + 85 องศา (โปรดเสริมสร้างการกระจายความร้อนเมื่ออุณหภูมิแวดล้อมสูงเกินไป)
ความถี่ในการทำงาน: 150KHz
ประสิทธิภาพการแปลง: 92% -97% (ประสิทธิภาพเกี่ยวข้องกับแรงดันอินพุตและแรงดันขาออกกระแสและแรงดันไฟฟ้าแตกต่างกันโดยมีความแตกต่างของแรงดันไฟฟ้าต่ำและประสิทธิภาพสูง)
การป้องกันกระแสไฟเกินอินพุต: ใช่ (หากอินพุตเกิน 25A จะมีการป้องกันอัตโนมัติและแหล่งจ่ายไฟจะไม่เพิ่ม)
การป้องกันไฟฟ้าลัดวงจร: ด้วยการป้องกันไฟฟ้าลัดวงจรคู่ (ฟิวส์อินพุต 30A) จึงปลอดภัยกว่าในการใช้งาน
การป้องกันย้อนกลับอินพุต: ใช่ (150A power MOS transistor anti reverse) ไม่สามารถพลิกกลับได้เป็นเวลานาน)
วิธีการติดตั้ง: เสาทองแดง 4 3 มม.
วิธีการเดินสายไฟ: ขั้วบล็อก (โปรดใช้ลวดทองแดงบริสุทธิ์กระแสสูง)
ขนาดโมดูลโมดูล: ความยาว 130 มม. /5.11 นิ้วความกว้าง 52 มม. /2.04 นิ้วความสูง 53 มม. /2.08 นิ้ว
น้ำหนักโมดูลหน่วย: 250g

คำอธิบายพลังงาน:
เนื่องจากกระแสไฟฟ้าเข้าสูงสุดของแหล่งจ่ายไฟนี้คือ 20A กำลังขับจึงเกี่ยวข้องกับแรงดันไฟฟ้าอินพุต แรงดันไฟฟ้าอินพุตยิ่งสูงกำลังไฟก็จะยิ่งสูงขึ้นเท่านั้น ตัวอย่างเช่นอินพุตไฟ 12V * 20A คือ 240W และกำลังไฟฟ้าเข้า 24V * 20A คือ 480W นี่คือพลังงานสูงสุด เนื่องจากพื้นที่กระจายความร้อน จำกัด โปรดเพิ่มพัดลม 12V สำหรับการกระจายความร้อนเมื่อแรงดันไฟฟ้าอินพุตเกิน 10A หรือกระแสไฟขาออกถึง 10A

ข้อควรระวัง:
เนื่องจากจอภาพและเอฟเฟกต์แสงที่แตกต่างกันสีจริงของรายการอาจแตกต่างจากสีที่แสดงในรูปภาพเล็กน้อย ค่ะ สั่งให้แล้วนะคะ ขอบคุณค่ะ
โปรดอนุญาตให้ 1-2 ซม. เนื่องจากการวัดด้วยตนเอง


รวมอยู่ด้วย:
1 x โมดูลขั้นตอนขึ้น 1 x
