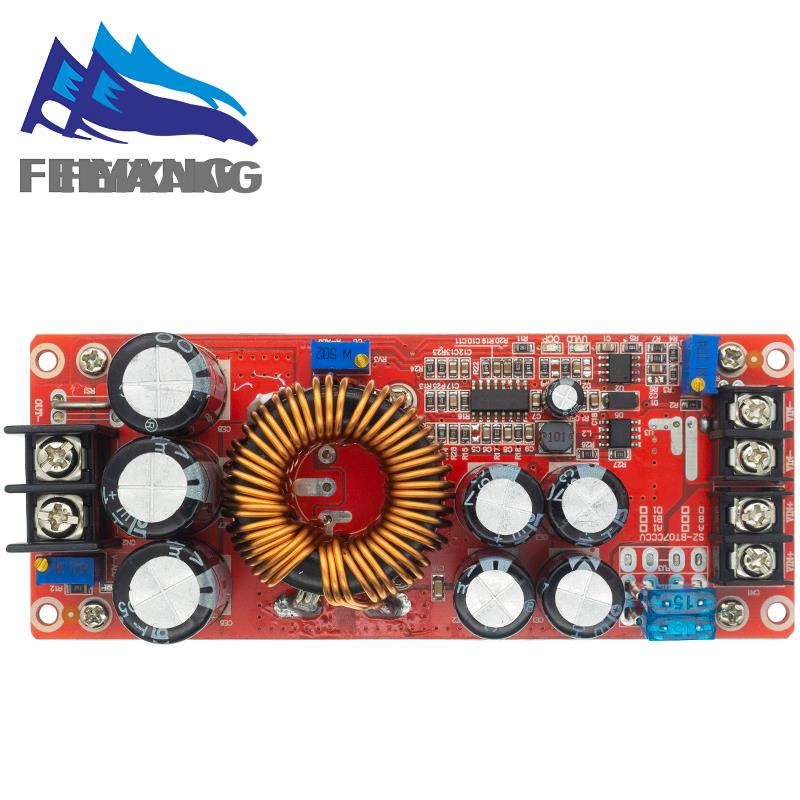

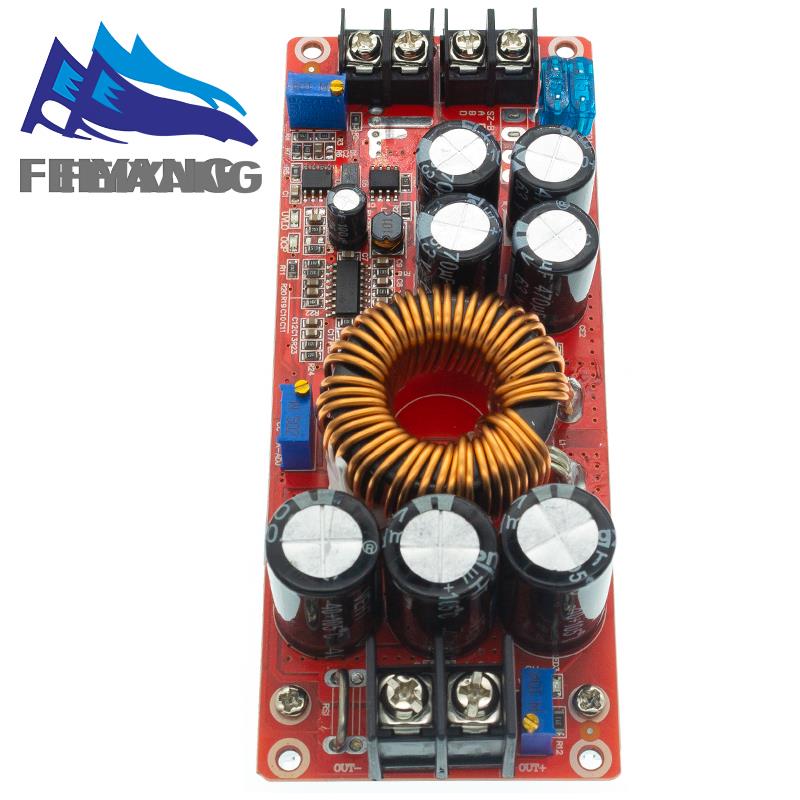

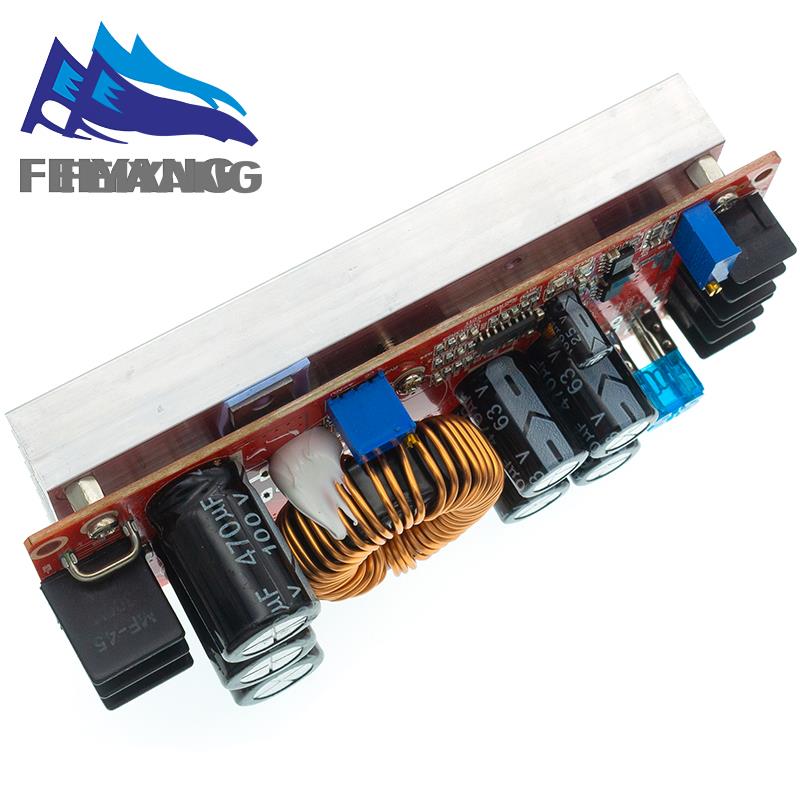

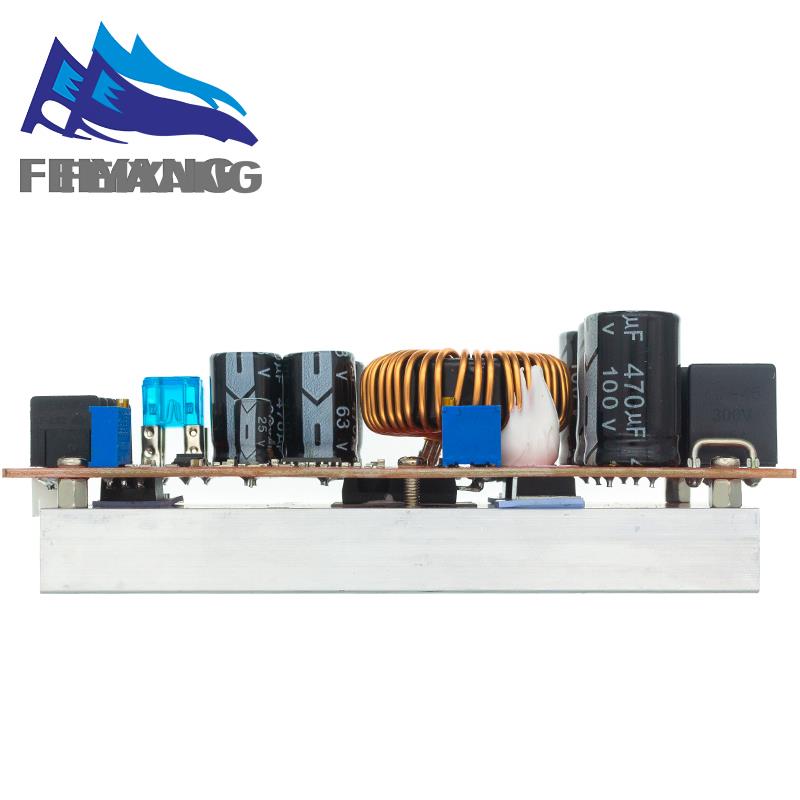

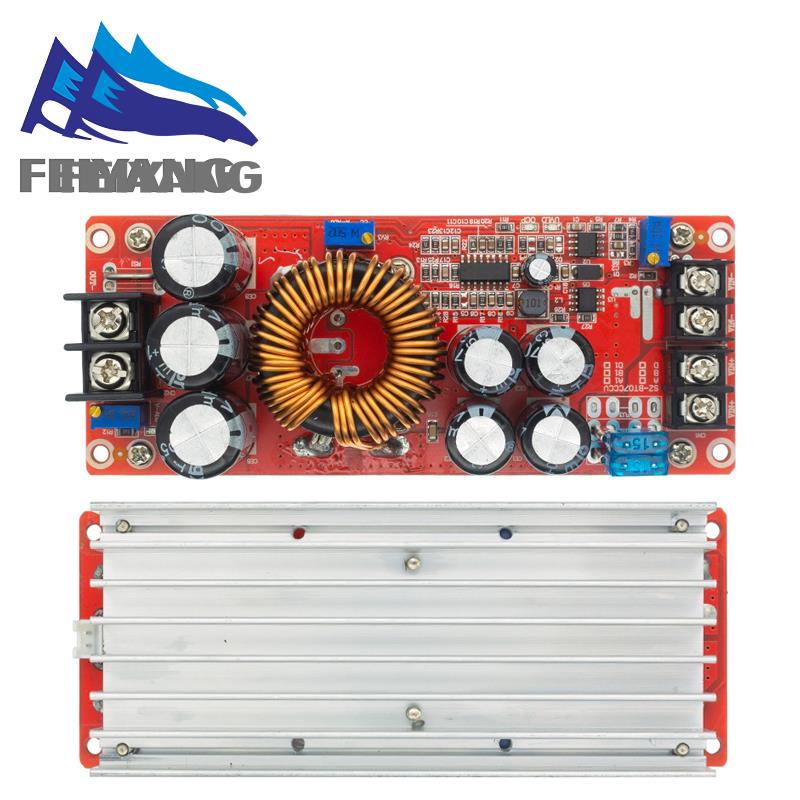

ชื่อโมดูล: 1200W เพิ่มโมดูลกระแสคงที่
คุณสมบัติของโมดูล: โมดูลเพิ่มที่ไม่แยก (Boost)
แรงดันไฟฟ้าขาเข้า: 8-60V
กระแสไฟเข้า: 20A
กระแสไฟในการทำงานที่เงียบ: 15mA
แรงดันขาออก: 12-83V ปรับอย่างต่อเนื่อง
กระแสไฟขาออก: สูงสุด12A กว่า20A โปรดเสริมสร้าง

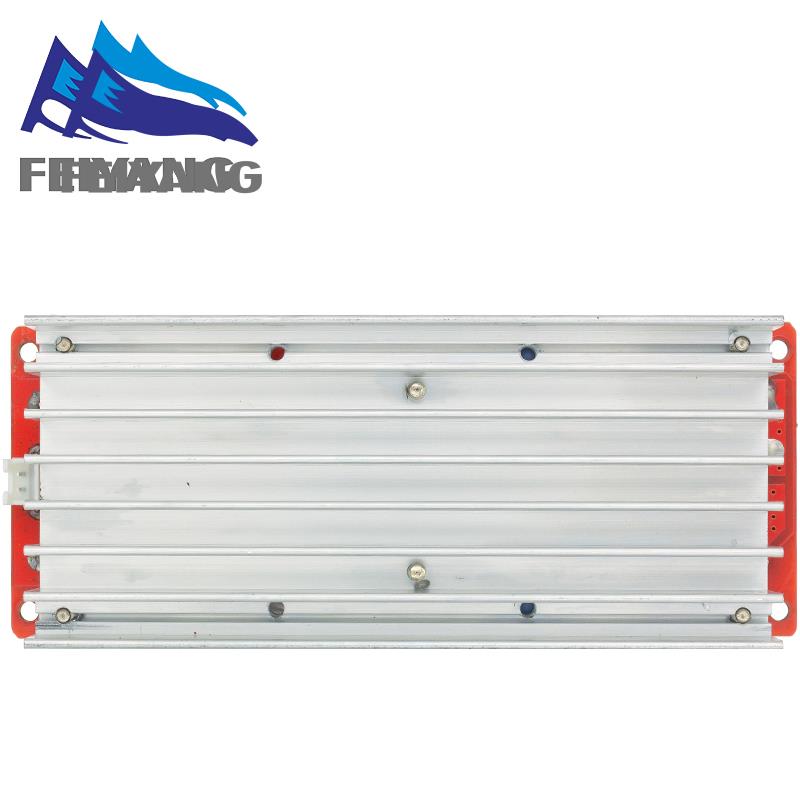

ระบายความร้อน (มีแรงดันแตกต่างอินพุตและเอาต์พุตมากขึ้น
ความแตกต่างของแรงดันระหว่างกระแสไฟขาออกมีขนาดเล็ก)
ช่วงกระแสคงที่: 0.3-20A
กำลังขับ: = แรงดันไฟฟ้าขาเข้า * 10A
อุณหภูมิในการทำงาน: -40 ~ 85องศา
ความถี่ในการทำงาน: 150KHz
ประสิทธิภาพการแปลง: ≤ 95% (ประสิทธิภาพและอินพุต,แรงดันขาออก,
กระแสความแตกต่างของแรงดัน)
การติดตั้ง: คอลัมน์3Mm 4Pcs
โหมดการเชื่อมต่อ: เอาต์พุตการเชื่อม (โปรดใช้ลวดทองแดงขนาดใหญ่และทองแดงบริสุทธิ์)
ขนาดโมดูล: 130Mm X 52Mm X 46Mm (LxWxH)
คุณสมบัติ:
1.การป้องกันกระแสเกิน: มีข้อผิดพลาดบางอย่างในอินพุตมากกว่า30A,
ลดแรงดันไฟขาออกโดยอัตโนมัติ
2.การป้องกันไฟฟ้าลัดวงจร: มี (ฟิวส์40A อินพุต) การป้องกันไฟฟ้าลัดวงจรสองครั้ง,
ใช้ปลอดภัยมากขึ้น
เมื่อใช้แหล่งจ่ายไฟเพิ่มควรใส่ใจกับประเด็นต่อไปนี้:
1แรงดันไฟฟ้าขาเข้าต้องสูงกว่า10V.
2เมื่อใช้แหล่งจ่ายไฟสำหรับแหล่งจ่ายไฟเข้ากำลังไฟฟ้าเข้าและ
แรงดันขาออกของแหล่งจ่ายไฟเข้าเป็นครั้งแรกที่จะยกเลิกการโหลดแล้วเลือก
โหลดขึ้น (ต้องตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟสลับทำงานได้)
3เมื่อใช้โหมดกระแสคงที่เพื่อตั้งแรงดันไฟฟ้าแรงดันคงที่
ต้องสูงกว่าแรงดันไฟฟ้าขาเข้าอย่าใช้วิธีลัดวงจรกระแสไฟขาออก,
โครงสร้างวงจรของโมดูลเพิ่มไม่สามารถปรับได้ในทางลัดวงจร
