ข้อมูลจำเพาะของ FC

Mcu: STM32H743VIH6, 480MHz, แรม 512KB, แฟลช 2MB

Imu: ICM42688-P

บาโร่: DPS310 (I2C2)

Osd ของ AT7456E: AT7456E

ช่องเสียบการ์ด MicroSD (SDIO)

7x Uarts (1,2,3,4,6,7,8) พร้อมการผกผันในตัว

เอาต์พุต PWM 13x (12 + LED)

Adc 6x (VBAT, ปัจจุบัน, RSSI, Analog AirSpeed, VB2, CU2)

ไฟ LED 3x สำหรับสถานะ FC (น้ำเงินแดง) และไฟแสดงสถานะ 3.3V (สีแดง)

2x I2C 2x ซี

1x สามารถ

ตัวขยาย USB / Beep พร้อม Type-C (USB2.0)



สวิตช์อินพุตกล้องคู่

สวิตช์ไฟ VTX 9V (12V) สำหรับสวิตช์ไฟ VTX



ความรู้สึกปัจจุบันที่มีความแม่นยำสูงช่วง 220A

ตัวแบ่งแรงดันไฟฟ้า ADC VB2: 1K: 20K

ตัวแบ่งแรงดันไฟฟ้า ADC AirSpeed: 20K: 20K

เฟิร์มแวร์เฟิร์มแวร์ FC

ไอนาฟ: MATEKH743

นักบิน: MATEKH743

ไฟล์ PDBB ของ PDB

ช่วงแรงดันไฟฟ้าอินพุต: 6.8~30V (2~6S LiPo)

แผ่นรองไฟ ESC 1x

ตัวแบ่งแรงดันแบตเตอรี่ 1K: 20K (มาตราส่วน 2100 ใน INAV, BATT_VOLT_MULT 21.0 ใน ArduPilot)

วุฒิสมาชิกปัจจุบัน: 220A, 3.3V ADC (มาตราส่วน 150 ใน INAV, 66.7 A / V ใน ArduPilot)

ตัวต้านทานความรู้สึก: 90A ต่อเนื่อง 220A สูงสุด

เอาต์พุต BEC 5V

ออกแบบมาสำหรับตัวควบคุมการบิน, ตัวรับ, OSD, กล้อง, Buzzer, 2812 LED_Strip, Buzzer, โมดูล GPS, AirSpeed

กระแสไฟต่อเนื่อง: 2 แอมป์, Max.3A

เอาต์พุต BEC 9V / 12V

ออกแบบมาสำหรับเครื่องส่งสัญญาณวิดีโอกล้อง Gimbal ect

กระแสไฟต่อเนื่อง: 2 แอมป์, Max.3A

ตัวเลือก 12V พร้อมแผ่นจัมเปอร์

เอาต์พุต 9V / 12V ที่เสถียรแรงดันไฟฟ้าอินพุตควร> แรงดันขาออก + 1V

เอาต์พุต BEC Vx

ออกแบบมาเพื่อเซอร์โวส

ปรับแรงดันไฟฟ้าได้, ค่าเริ่มต้น 5V, 6V หรือ 7.2V ผ่านจัมเปอร์

กระแสไฟต่อเนื่อง: 8 แอมป์, สูงสุด 10A

เอาต์พุต Vx ที่เสถียรแรงดันไฟฟ้าอินพุตควร> แรงดันไฟฟ้า Vx +1V

เอาต์พุต BEC 3.3V

โมดูล Baro / เข็มทิศและอุปกรณ์ต่อพ่วง 3.3V ภายนอกออกแบบมาสำหรับโมดูล Baro / เข็มทิศและอุปกรณ์ต่อพ่วง 3.3V ภายนอก

ตัวควบคุมเชิงเส้น

กระแสไฟต่อเนื่อง: 200mAA

ทางกายภาพ

การติดตั้ง: 25x25 มม., Φ2 มม.

ขนาดตัวเครื่อง: 44x29 x 14.5 มม.

อะแดปเตอร์ USB / กริ่งน้ำหนัก: 22g w / USB / bzzer

ได้แก่

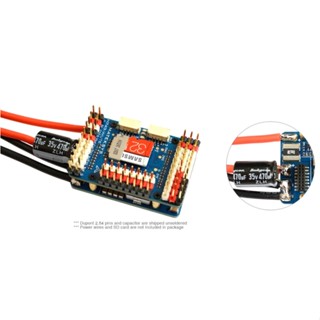

1x H743- ไวท์

1x USB (Type-C) / บี๊บ (กริ่งพาสซีฟ) / Extender

Jst-sh-6p เป็นสายเคเบิล JST-SH-6P 1x20 ซม. สำหรับขยาย USB

Jst-gh-4p ขนาด 2x 20 ซม. ถึงสาย JST-GH-4P สำหรับพอร์ต CAN และ I2C

1x Rubycon ZLH 35V 470uF ตัวเก็บประจุ 1x Rubycon ZLH 35V 470uF

ดูปองท์ 2.54 พิน (บอร์ดจัดส่งไม่บัดกรี)
