พารามิเตอร์พอร์ตอนุกรม
จำนวนพอร์ต: 1
มาตรฐานอินเทอร์เฟซ: พอร์ตอนุกรม TTL,พิน2.54มม.,ระดับ3.3V หรือ5V
อัตราบอด: 300 ~ 921600bps
บิตข้อมูล: 5,6,7,8,9
หยุดบิต: 1,2บิต
ความเท่าเทียมกัน: ไม่มีความเท่าเทียมกัน,ความเท่าเทียมกันคี่,ความเท่าเทียมกัน
การควบคุมการไหล: ไม่มี
แคช: 2K ไบต์
สนับสนุนซอฟต์แวร์
การกำหนดค่าพารามิเตอร์: ซอฟต์แวร์การกำหนดค่าเครือข่าย,คำสั่ง Serial AT
การทดสอบโมดูล: ซอฟต์แวร์ทดสอบ (เครือข่ายซีเรียล)
พารามิเตอร์พื้นฐาน
ขนาด43Mm X 23Mm X 14.5Mm (ยาว X กว้าง X สูง)
แรงดันใช้งาน DC3.3V / 5V
การดำเนินงานปัจจุบัน200mA @ 5V
การใช้พลังงาน ≤ 1W
อุณหภูมิในการทำงาน-40 ~ 85 ° C
อุณหภูมิในการจัดเก็บ-55 ~ 125 ° C

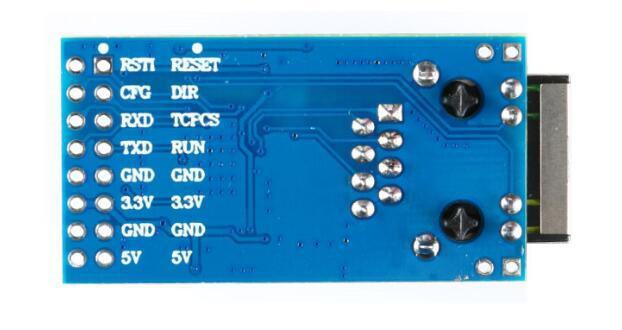

คำอธิบายพิน
1.รีเซ็ต: โรงงานรีเซ็ต Pin,โมดูล Power-On การตรวจสอบที่ใช้งานต่ำ
2 .Dir: RS485รับส่งขาควบคุมสวิตช์
3 .Tcpcs: โหมดไคลเอ็นต์ TCP,พินตัวบ่งชี้สถานะการเชื่อมต่อพอร์ต,การเชื่อมต่อสำเร็จเอาต์พุตต่ำ
4 .Run: โมดูลแสดงสถานะการทำงาน Pin,อินพุต2Hz คลื่นสี่เหลี่ยม
5. GND: พินพื้นดินพลังงาน
6. 3.3V: ขาอินพุตไฟ DC 3.3V,มากกว่า200mA และแหล่งจ่ายไฟ DC 5V อีกทางเลือกหนึ่ง
7. GND: พินพื้นดินพลังงาน
8. 5V: ขาอินพุตไฟ DC 5V,มากกว่า200mA และแหล่งจ่ายไฟ DC 3.3V สามารถเลือกได้หนึ่งในสอง
9 .Rsti: รีเซ็ต Pin,ดึงขึ้นภายใน,ต่ำที่มีประสิทธิภาพไม่สามารถว่าง
10 .Cfg: โมดูลการกำหนดค่าพอร์ตอนุกรมช่วยให้พิน,ดึงขึ้นในตัว,มีประสิทธิภาพต่ำ,ไม่ต้องว่าง
11.ครับ RXD: พินรับข้อมูลแบบอนุกรมระดับ TTL ของพอร์ตอนุกรมเข้ากันได้กับ3.3V และ5V
12.ค่ะ TXD: พินการส่งข้อมูลแบบอนุกรม,ระดับ TTL แบบอนุกรม,เข้ากันได้กับ3.3V และ5V
13.ค่ะ GND: พินพื้นดินพลังงาน
14.ครับ3.3V: ขาอินพุตไฟ DC 3.3V,มากกว่า200mA และแหล่งจ่ายไฟ DC 5V อีกทางเลือกหนึ่ง
15.ค่ะ GND: พินพื้นดินพลังงาน
16. 5V: ขาอินพุตไฟ DC 5V มากกว่า200mA ด้วยแหล่งจ่ายไฟ DC 3.3V ที่เป็นตัวเลือกสามารถ

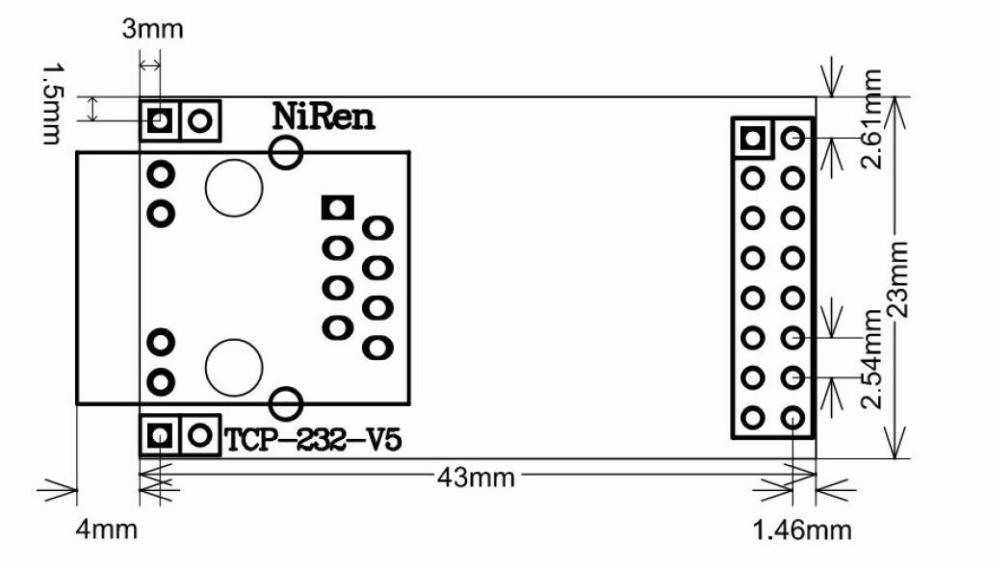

ขนาดสินค้า:
CH9121พอร์ตอนุกรมไปยังโมดูลอีเธอร์เน็ตเป็นอุปกรณ์ที่มี CH9121เครือข่ายพอร์ตอนุกรมชิปส่งโปร่งใส CH9121ภายในรวมสแต็คโปรโตคอล TCP/IP ซึ่งสามารถรับรู้การส่งข้อมูลเครือข่ายแบบโปร่งใสสองทางและข้อมูลพอร์ตอนุกรมมี4ประเภท: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER โหมดการทำงาน,Serial Port Baud Rate สามารถรองรับได้ถึง921600bps,สามารถกำหนดค่าได้ง่ายผ่านซอฟต์แวร์คอมพิวเตอร์โฮสต์หรือคำสั่งพอร์ตอนุกรมสะดวกและรวดเร็ว
พารามิเตอร์:
1. Built-In Ethernet Media Transport Layer (MAC) และ Physical Layer (PHY)
2.ตระหนักถึงการส่งข้อมูลอนุกรมและข้อมูลเครือข่ายแบบโปร่งใสสองทาง
3.สนับสนุน10/100M,Full-Duplex/ Half-Duplex Adaptive Ethernet Interface,เข้ากันได้กับโปรโตคอล802.3
4.รองรับการแปลงสาย Mdi/mdix อัตโนมัติ
5.สนับสนุน DHCP เพื่อรับที่อยู่ IP โดยอัตโนมัติสนับสนุนการเข้าถึงชื่อโดเมน DNS
6.ตั้งค่าโหมดการทำงานของชิปพอร์ต IP และพารามิเตอร์เครือข่ายอื่นๆผ่านคำสั่งอนุกรมซอฟต์แวร์คอมพิวเตอร์โฮสต์ AT
7.โหมดการทำงานรองรับ TCP CLIENT, TCP SERVER และ UDP CLIENT, UDP SERVER 4โหมด
8.อัตราการรับส่งข้อมูลแบบอนุกรมรองรับ ~ 921600bps
9.ระดับ TTL แบบอนุกรมเข้ากันได้กับ3.3V และ5V
10.พอร์ตอนุกรมรองรับการสื่อสารแบบอนุกรมฟูลดูเพล็กซ์และฮาล์ฟดูเพล็กซ์และรองรับการสลับอัตโนมัติของตัวรับส่งสัญญาณ RS485
1 1.สนับสนุน DHCP เพื่อรับที่อยู่ IP โดยอัตโนมัติ
12.ค่ะรองรับการตั้งค่าหมดเวลาแบบอนุกรม0-2000Ms
13.ค่ะสนับสนุนระบบชื่อโดเมน DNS
14.ครับรองรับกลไกการรักษา
15.ค่ะแรงดันไฟฟ้า: 3.3V/5V
คำอธิบายอินเตอร์เฟซ:
