คำแนะนำสำหรับการใช้งาน:
1: IP เริ่มต้น: พอร์ต192.168.1.4: 30000
เปิดเบราว์เซอร์ป้อนแถบที่อยู่: http:// 192.168.1.4/30000เพื่อเข้าสู่อินเทอร์เฟซการควบคุม
2: รีเลย์ควบคุม HTTP คำสั่ง:
รีเลย์1-8คำสั่ง:
http:// Ip/port/ 00 : Relay-01 OFF http:// Ip/port/ 01 : Relay-01 ON
http:// Ip/port/ 02 : Relay-02 OFF http:// Ip/port/ 03 : Relay-02 ON
http:// Ip/port/ 04 : Relay-03 OFF http:// Ip/port/ 05: Relay-03 ON
http:// Ip/port/ 06 : Relay-04 OFF http:// Ip/port/ 07: Relay-04 ON
http:// Ip/port/ 08: Relay-05ปิด http:// Ip/port/ 09: Relay-05 ON
http:// Ip/port/ 10 : Relay-06 OFF http:// Ip/port/ 11: Relay-06 ON
http:// Ip/port/ 12: Relay-07 OFF http:// Ip/port/ 13: Relay-07 ON
http:// Ip/port/ 14 : Relay-08 OFF http:// Ip/port/ 15: Relay-08 ON
รีเลย์9-10คำสั่ง:
http:// Ip/port/ 16 : Relay-09 OFF http:// Ip/port/ 17: Relay-09 ON
http:// Ip/port/ 18 : Relay-10 OFF http:// Ip/port/ 19 : Relay-10 ON
http:// Ip/port/ 20 : Relay-11 OFF http:// Ip/port/ 21 : Relay-11 ON
http:// Ip/port/ 22: Relay-12 OFF http:// Ip/port/ 23 : Relay-12 ON
http:// Ip/port/ 24: Relay-13 OFF http:// Ip/port/ 25 : Relay-13 ON
http:// Ip/port/ 26 : Relay-14 OFF http:// Ip/port/ 27 : Relay-14 ON
http:// Ip/port/ 28 : Relay-15 OFF http:// Ip/port/ 29 : Relay-15 ON
http:// Ip/port/ 30 : Relay-16 OFF http:// Ip/port/ 31 : Relay-16 ON
3: แบบสอบถามรีเลย์สถานะคำสั่ง:
http:// Ip/port/ 99: ข้อเสนอแนะข้อเสนอแนะสถานะ IO ปัจจุบัน16 ACSII ที่สอดคล้องกับญาติ IO; บิตสูงสุดคือช่องแรกและบิตต่ำสุดคือ16ช่อง
ตัวอย่างเช่น: ส่งคืนจากนั้นสถานะสวิตช์คือ Relay1 ~ 4เปิดอยู่ Relay5 ~ 8ปิดอยู่ Relay9 ~ 12เปิดอยู่และ Relay13 ~ 16ปิดอยู่
4: แก้ไข IP:
http:// Ip/port/ 41: เปลี่ยน Ip และพอร์ตหมายเลขหน้า; เมื่อเปลี่ยน IP และพอร์ตจำนวน,IP1ต้องไม่0,IP1-IP4ทั้งหมดต้องไม่เกิน255; พอร์ตไม่สามารถ0; การเปลี่ยนแปลงสามารถประสบความสำเร็จ
5: รีเซ็ตเป็นค่าจากโรงงาน:
กดสวิตช์รีเซ็ตสั้นๆไฟ LED จะกะพริบเตือนกดสวิตช์รีเซ็ตค้างไว้จนกว่าไฟ LED จะเปิดขึ้นปล่อยปุ่มและไฟจะปิดหลังจากผ่านไปครู่หนึ่งแสดงให้เห็นว่าการตั้งค่าจากโรงงานกำลังได้รับการบูรณะ IP ของโรงงานคือ: พอร์ต192.168.1.4: 30000 http:// 192.168.1.4/30000/99

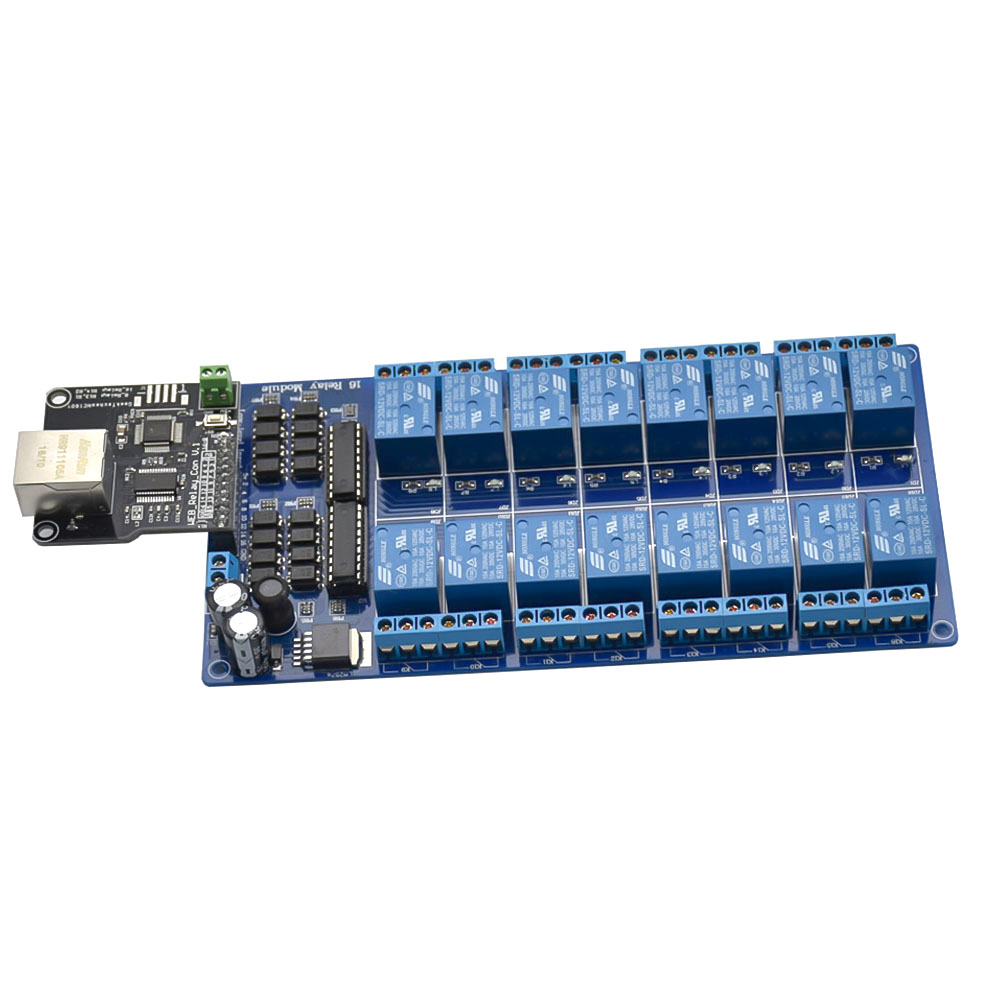

รายการบรรจุภัณฑ์:

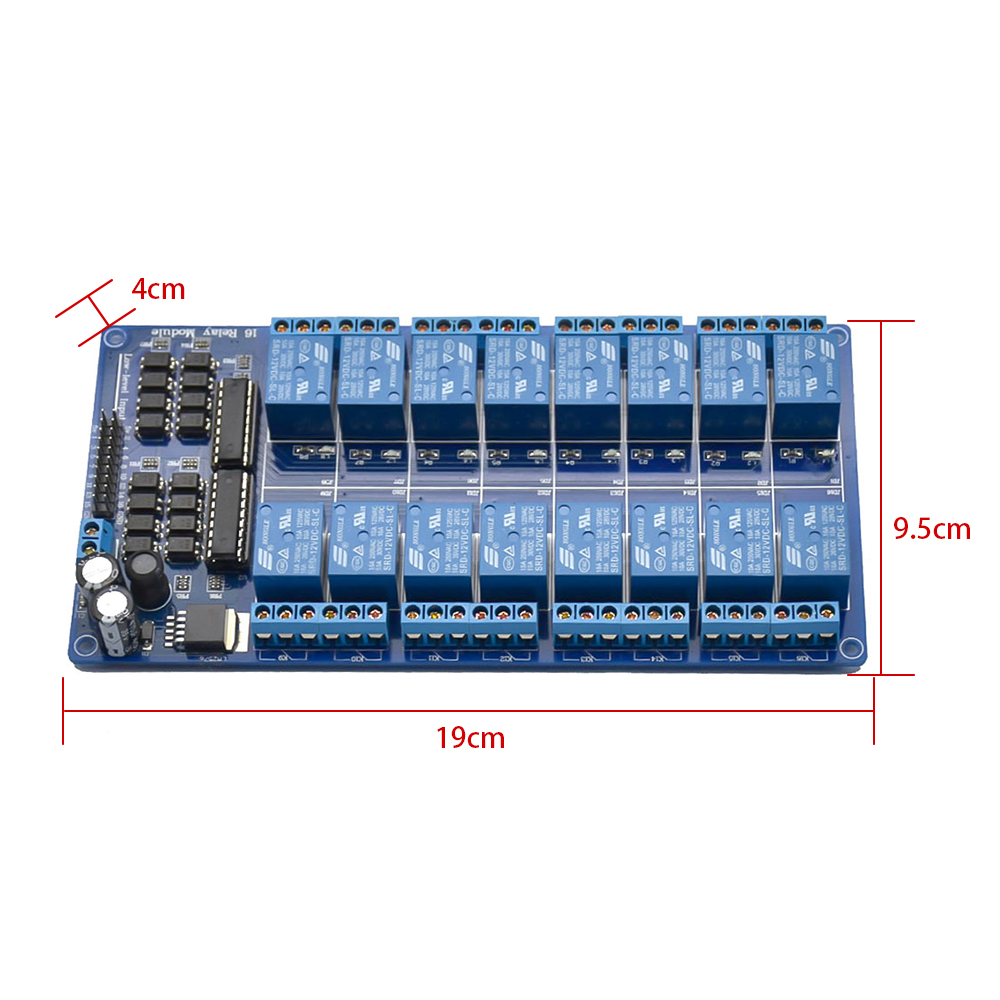

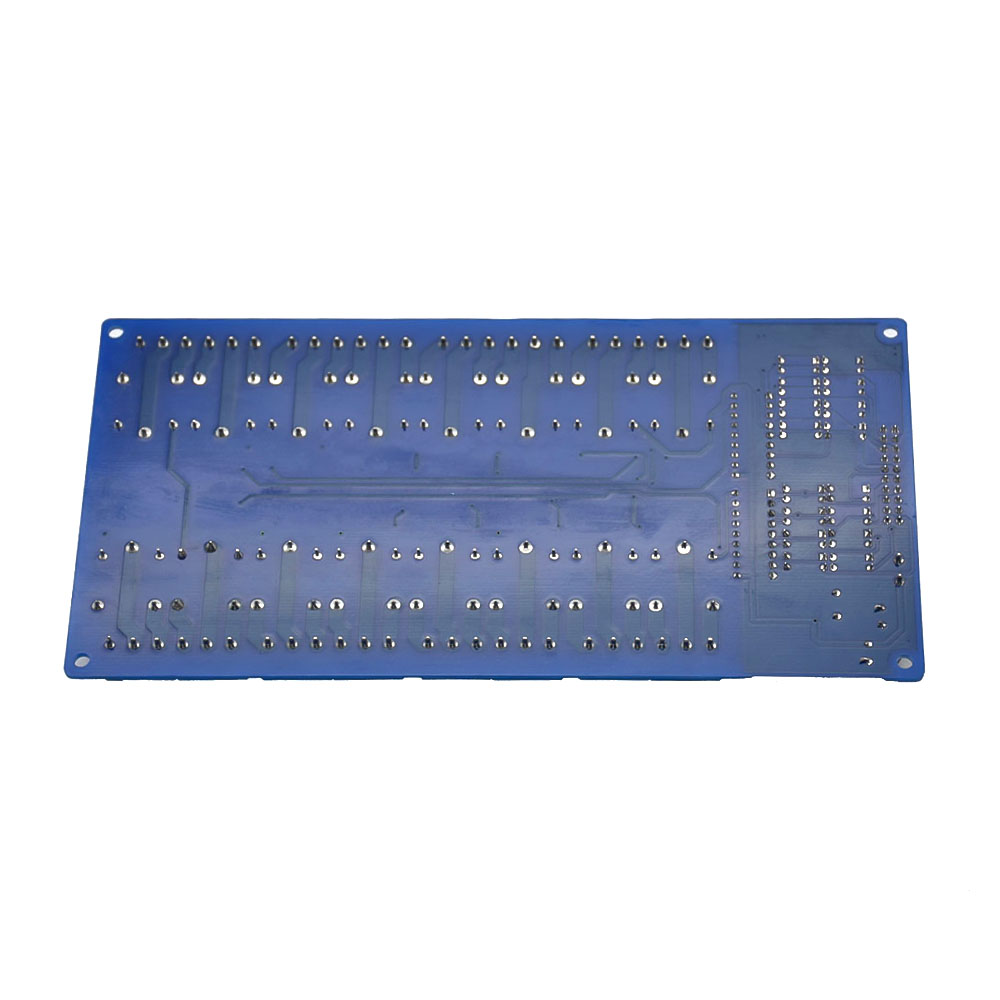

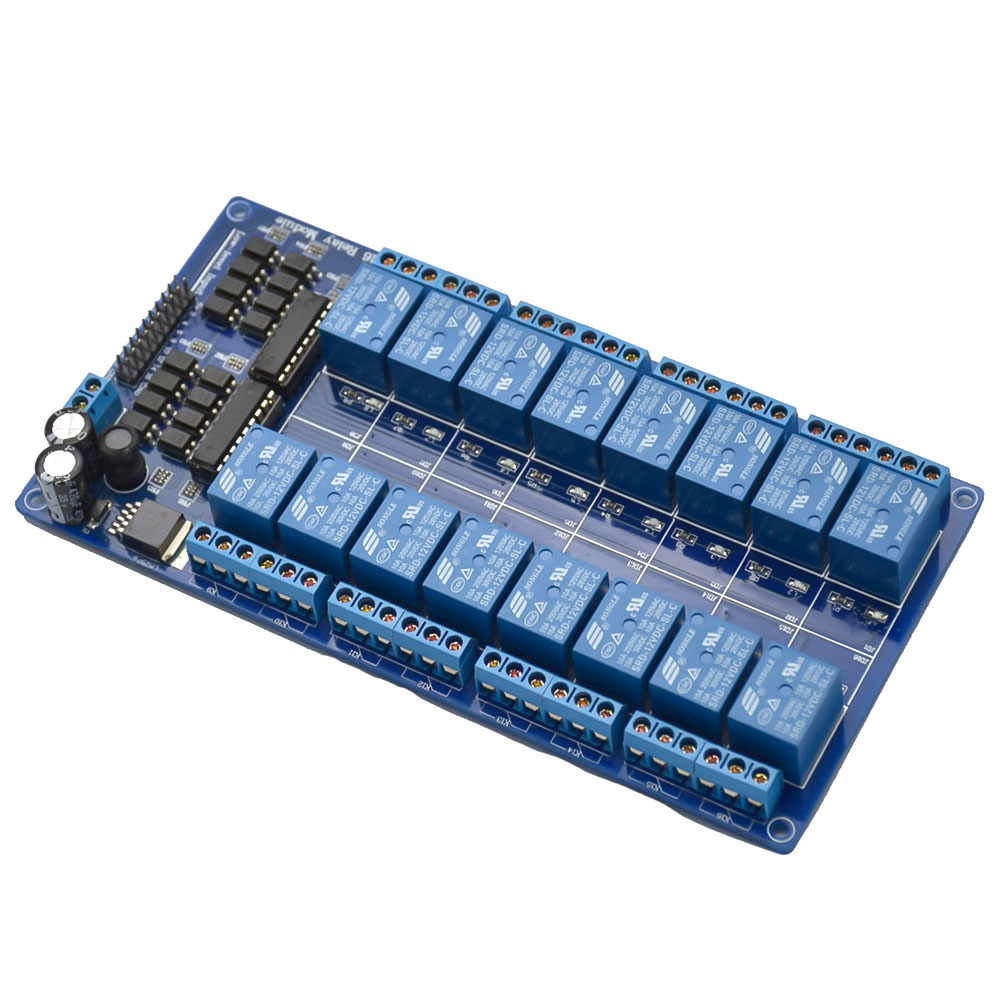

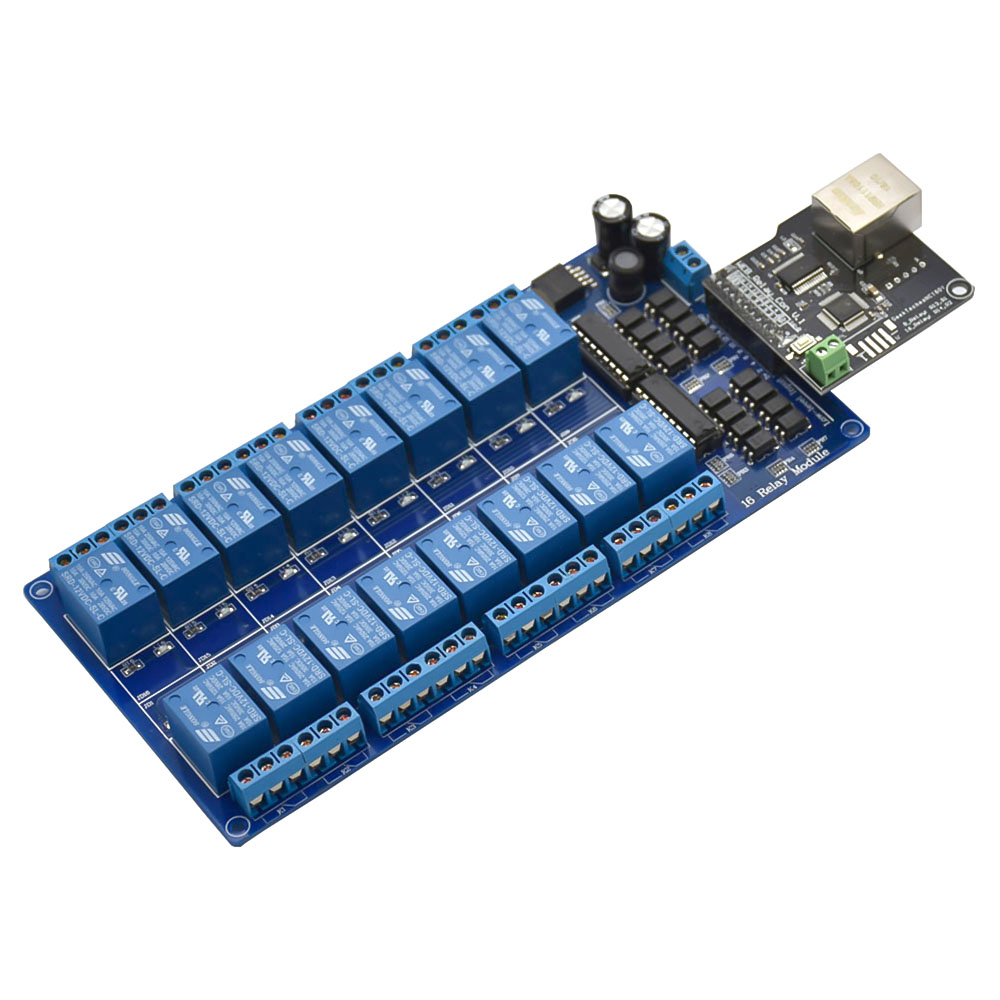

โมดูลรีเลย์* 1

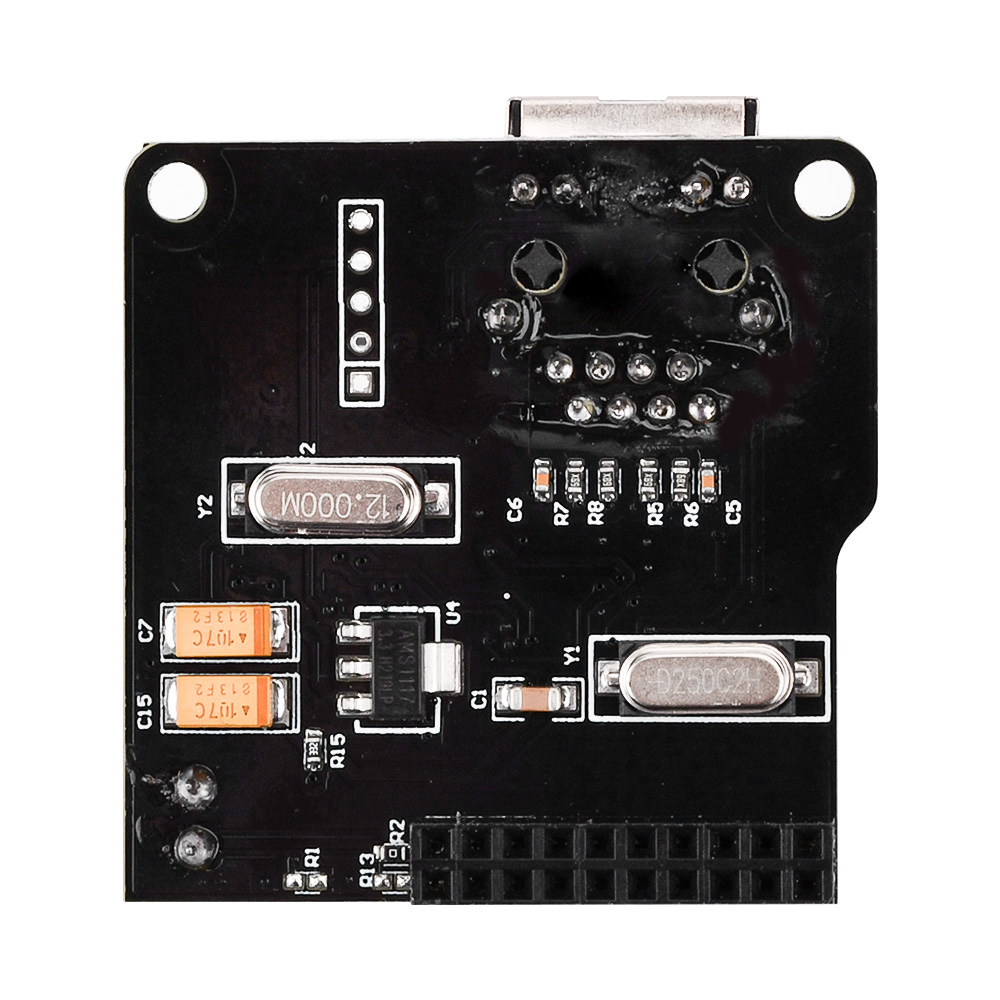

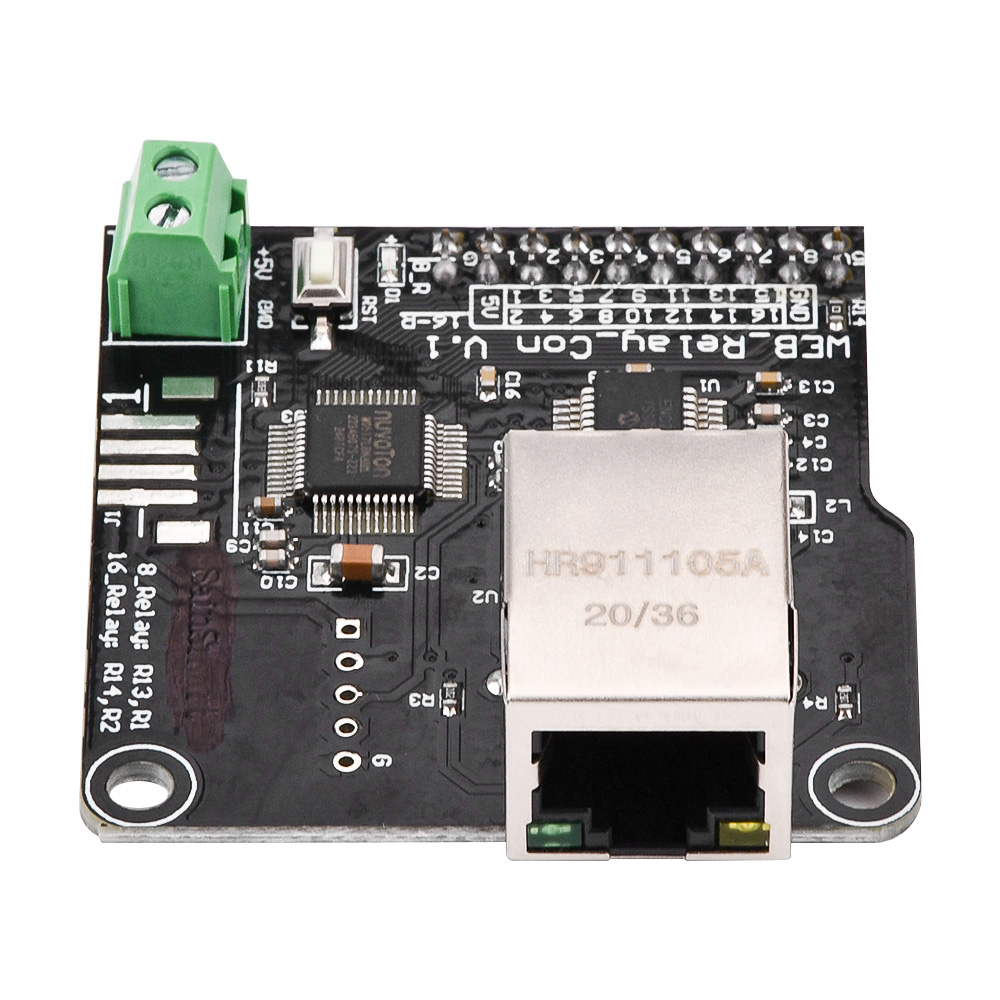

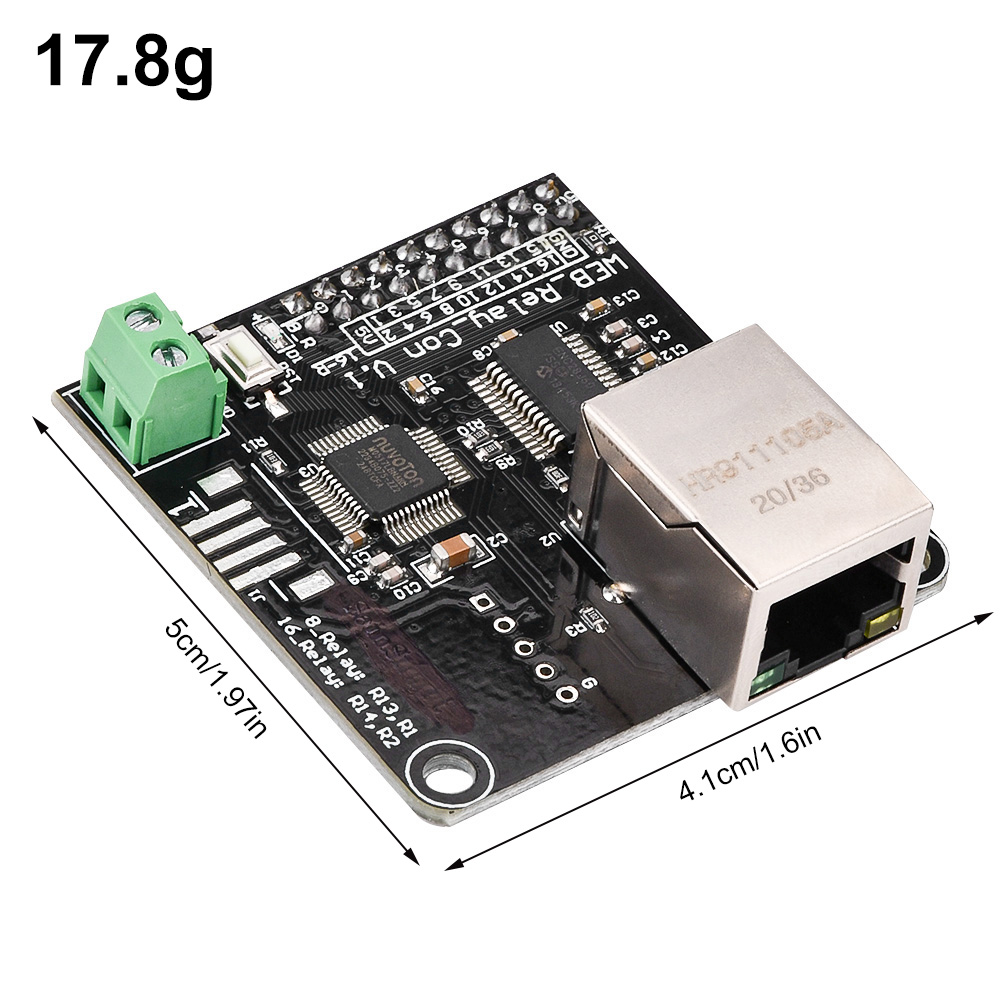

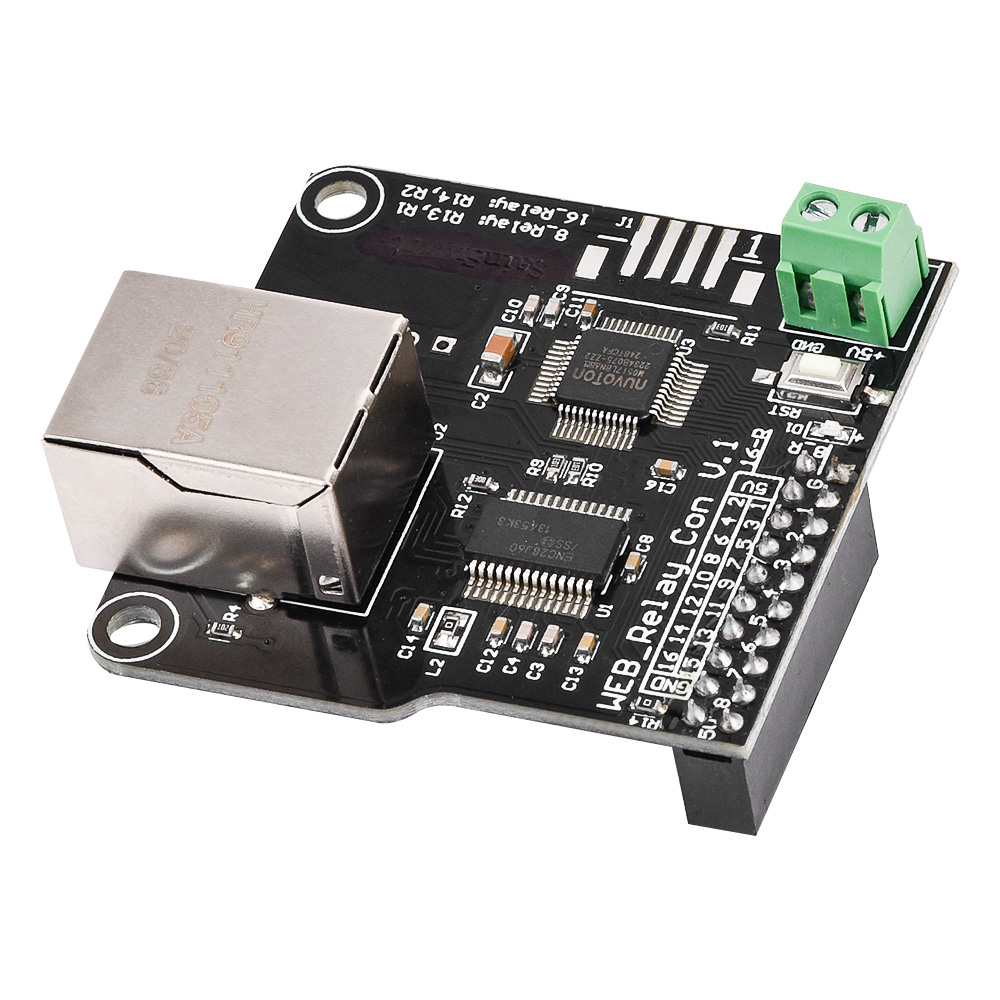

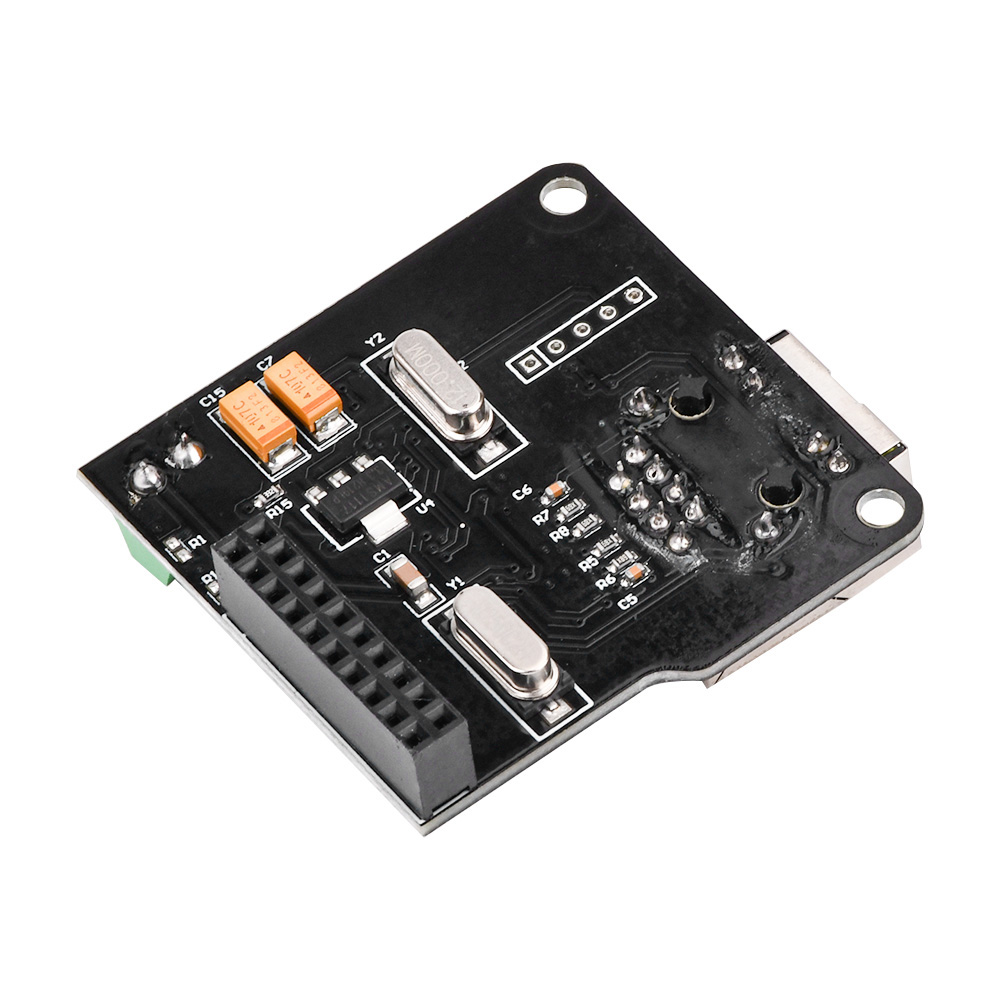

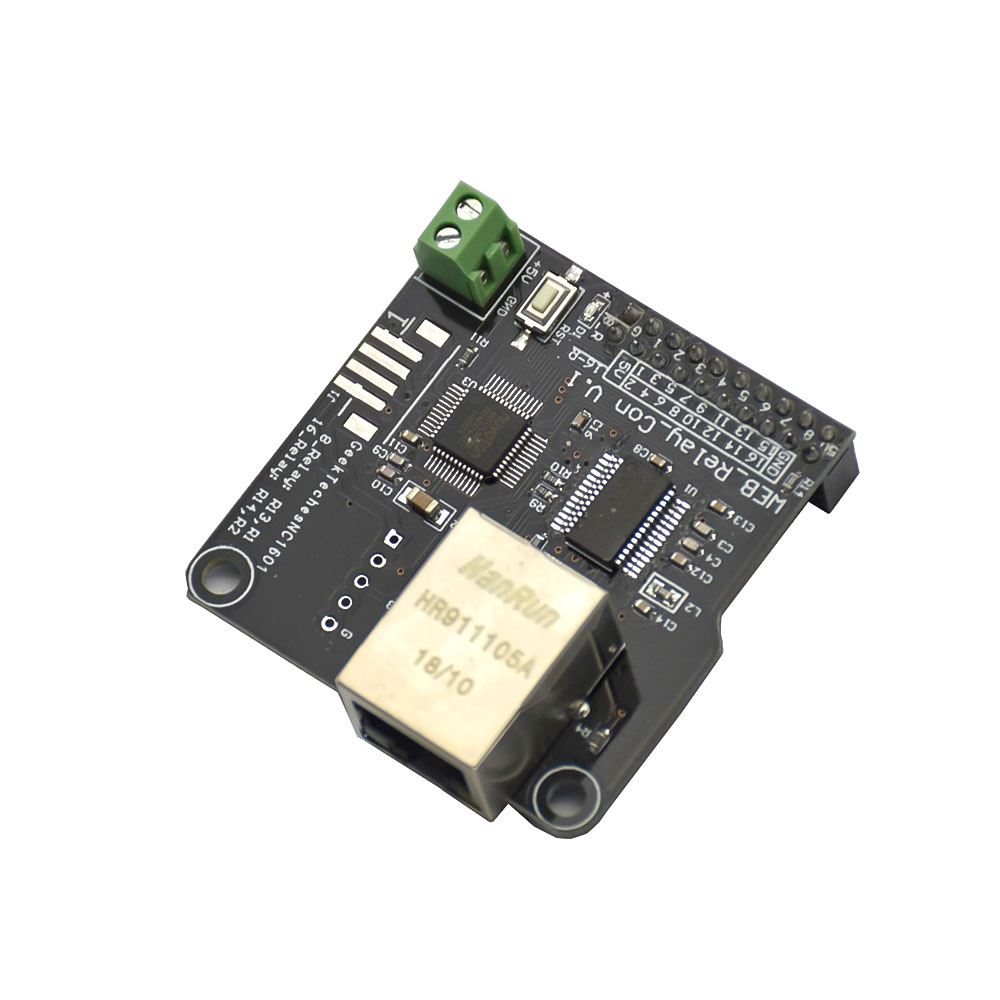

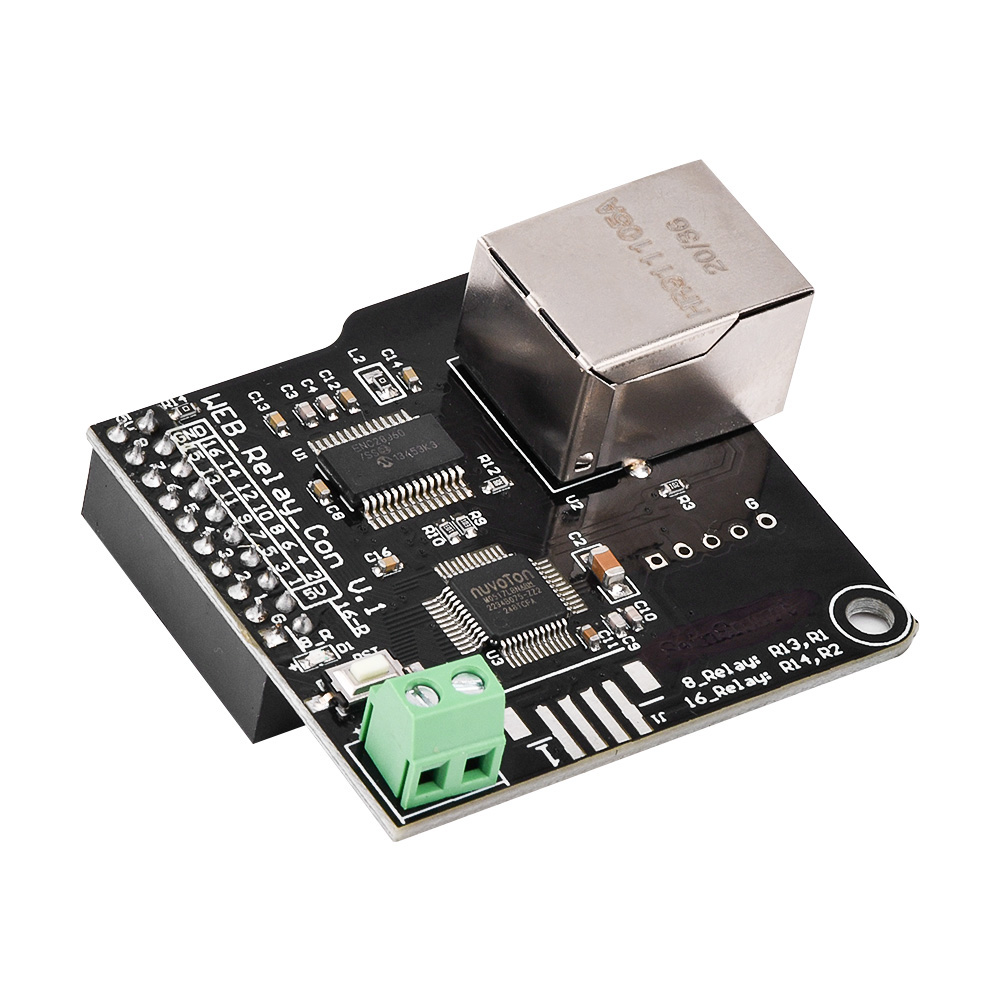

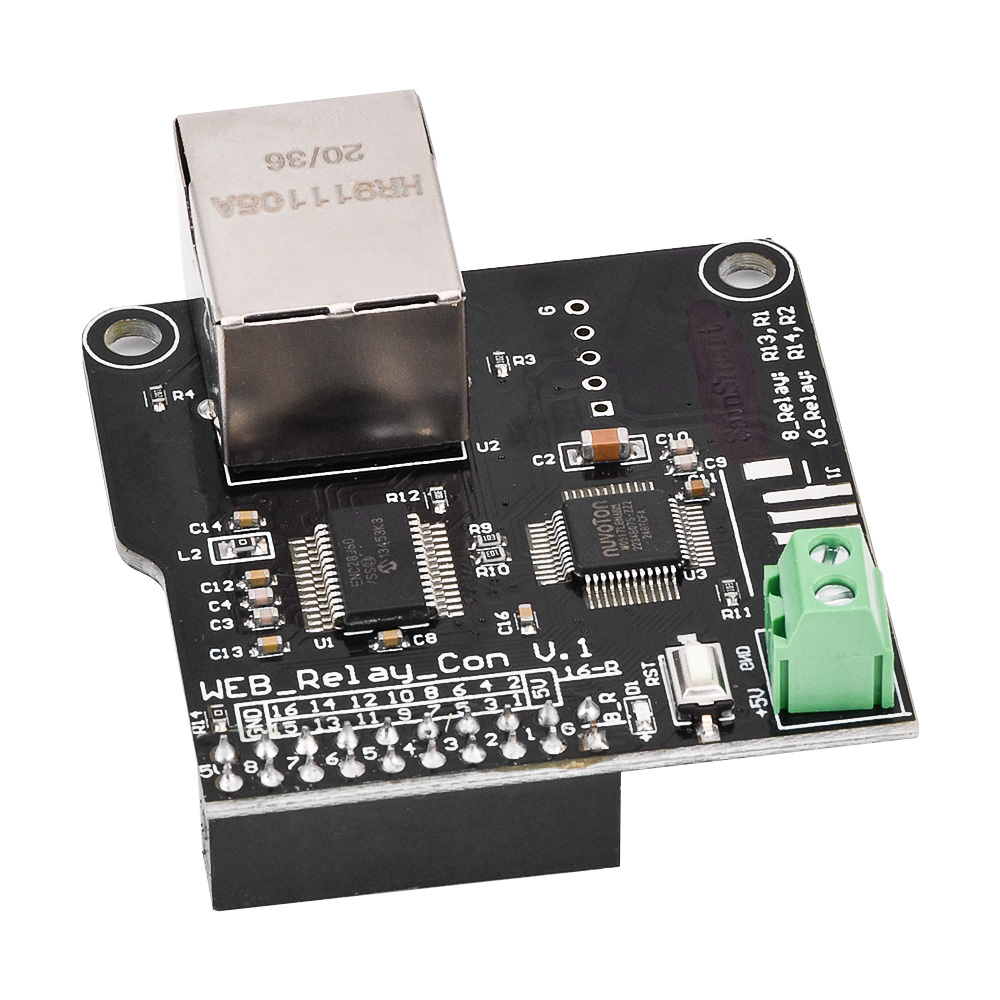

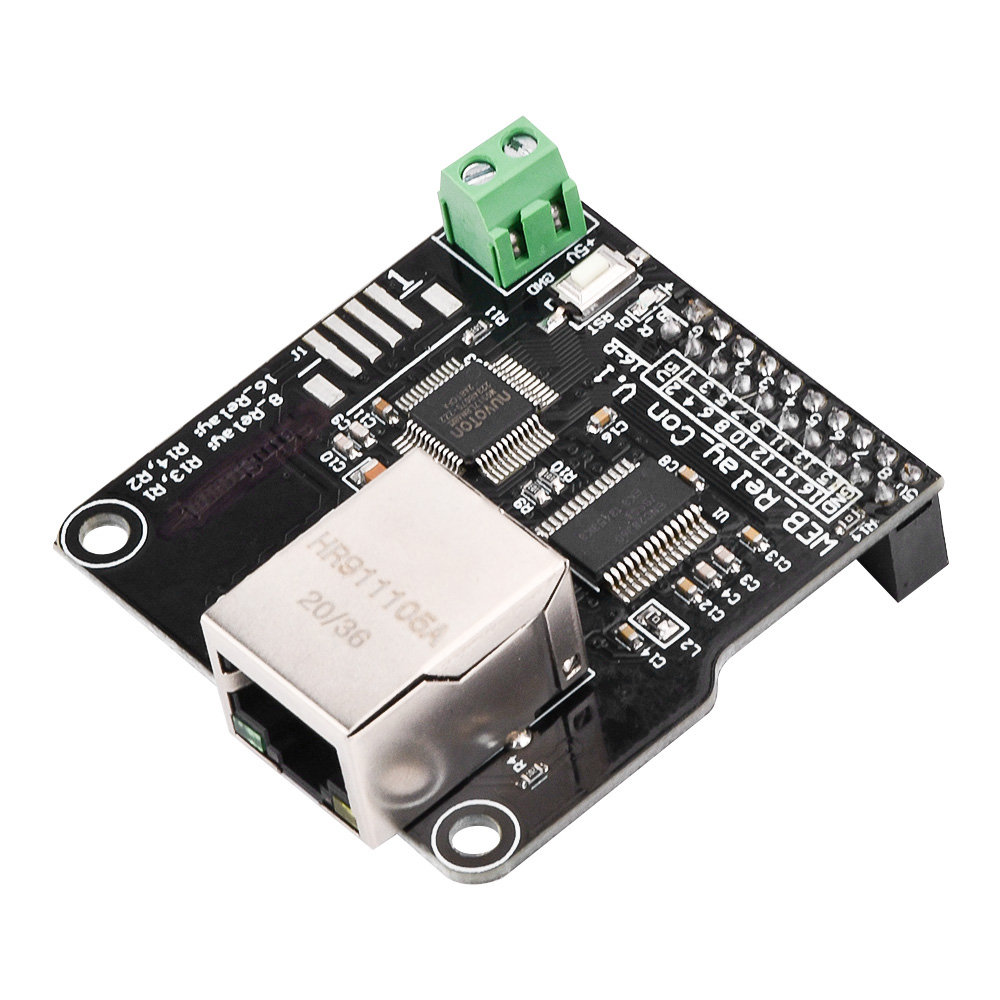

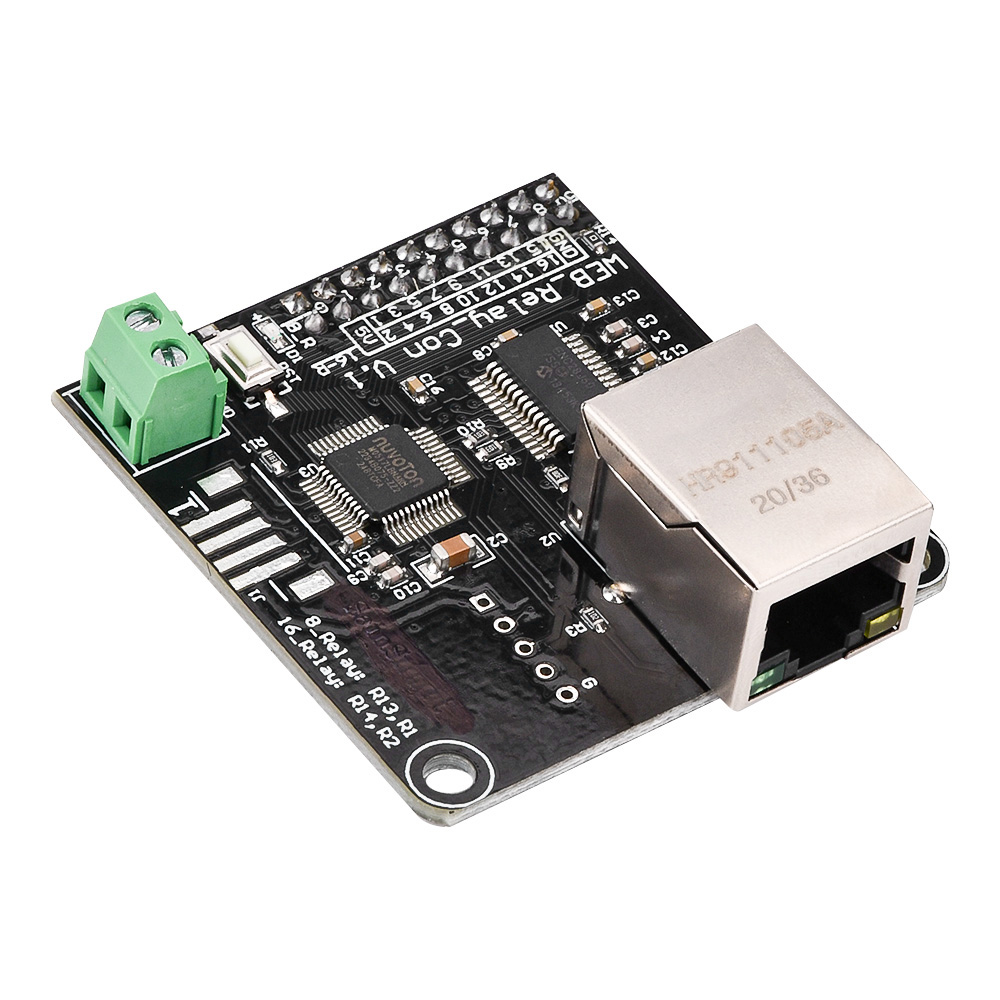

โมดูลเครือข่าย * 1
