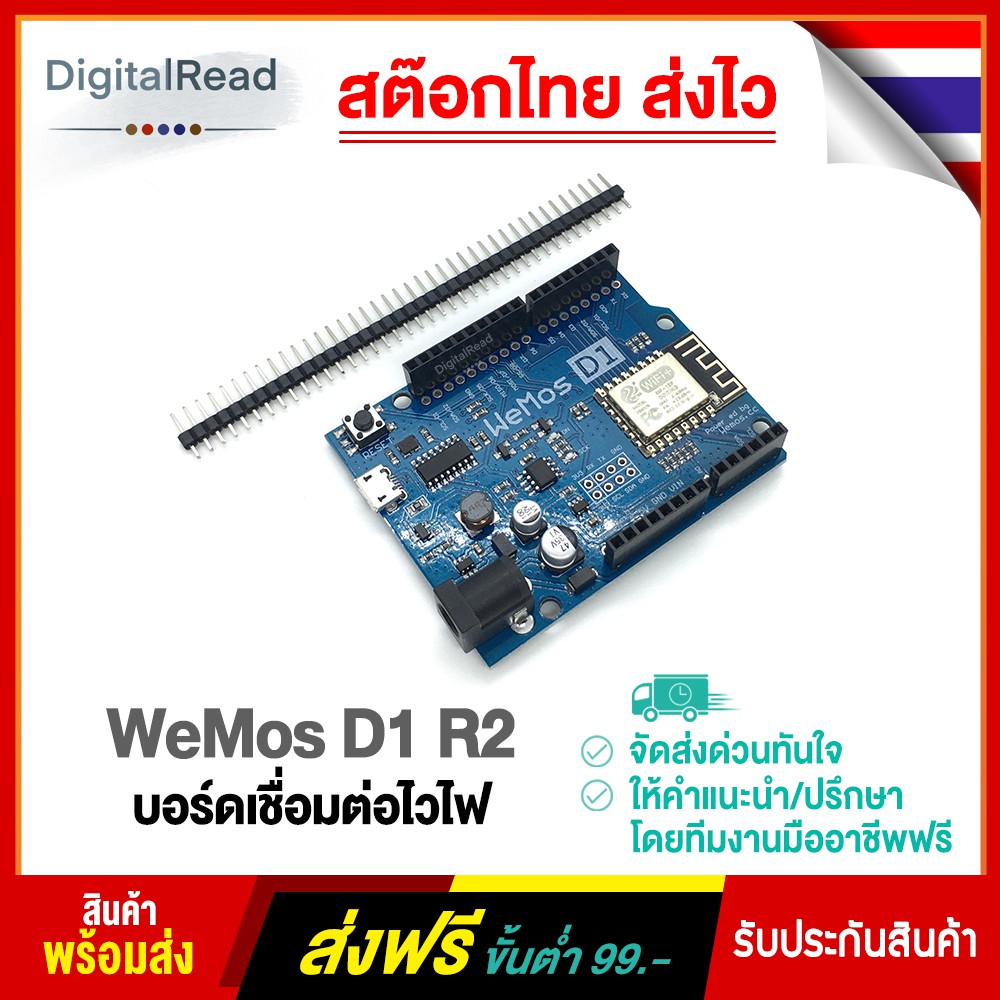

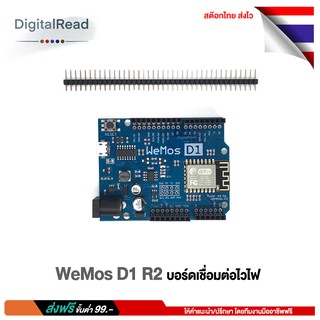

WeMos D1 R2 เป็นบอร์ดที่ถูกออกแบบมาให้มีลักษณะเหมือนกับ Arduino UNO โดยพัฒนาเพิ่มเติมจากรุ่นแรกให้มีช่องบัดกรีขาไฟเลี้ยงและขาสื่อสารเพิ่มเติม (จะทำให้ใช้ shield บางตัวที่ใช้กับ UNO ได้) สามารถใช้กับ Arduino IDE เขียนโปรแกรมได้


Description: An Arduino UNO Compatible wifi board based on ESP8266EX.
Features:
- 11 digital input/output pins, all pins have interrupt/pwm/I2C/one-wire supported(except for D0)
- 1 analog input(3.2V max input)
- Micro USB connection
- Power jack, 9-24V power input.
- Compatible with Arduino
- Compatible with nodemcu
Technical specs :
Microcontroller ESP-8266EX

Operating Voltage 3.3V

Digital I/O Pins 11

Analog Input Pins 1(Max input: 3.2V)

Clock Speed 80MHz/160MHz

Flash 4M bytes

Length 68.6mm

Width 53.4mm

Weight 25g

Pin : Pin Function ESP-8266 Pin
TX TXD TXD
RX RXD RXD
A0 Analog input, max 3.3V input A0
D0 IO GPIO16
D1 IO, SCL GPIO5
D2 IO, SDA GPIO4
D3 IO, 10k Pull-up GPIO0
D4 IO, 10k Pull-up, BUILTIN_LED GPIO2
D5 IO, SCK GPIO14
D6 IO, MISO GPIO12
D7 IO, MOSI GPIO13
D8 IO, 10k Pull-down, SS GPIO15
G Ground GND
5V 5V -
3V3 3.3V 3.3V
RST Reset RST
