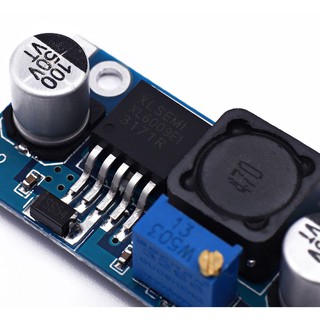

XL6009 DC-DC Step up Boost Module 3-32 to 5-35V Maximum Current 4A

XL6009 เป็นรุ่นใหม่ทีมาแทน LM2557 สามารถใช้แทน LM2557 และประสิทธิภาพดีกว่า

โมดูลแปลงไฟ ดีซี เป็น ดีซี แบบสเตปอัพ (บูท) คอนเวอเตอร์ โมดูลสวิทชิ่งเรกกูเลเตอร์แบบ Step-Up / Buck-Boost (อินพุต 5-35V / เอาต์พุตสูงสุด 38V) Step-Up / Buck-Boost switching regulator module

โมดูลสวิทชิ่งเรกกูเรเตอร์แบบ Step-Up / Buck-Boost ใช้ชิพ XL6009 มีประสิทธิภาพในการทำงานสูง เหมาะสำหรับงานที่ต้องการขยายแรงดันไฟฟ้าให้สูงขึ้น เช่น โซล่าร์เซลล์ , แบตเตอรี่ , แหล่งจ่ายไฟต่าง ๆ เป็นต้น

รองรับแรงดันอินพุต 5-35 V
กำหนดค่าแรงดันเอาท์พุตได้สูงสุด 35 V
รองรับกระแสสวิทชิ่งสูงถึง 4A ต่อเนื่อง (ต้องการแผงระบายความร้อนเพิ่ม)

กรณีใช้จ่ายกระแสสูง ควรติดตั้งแผ่นระบายความร้อนที่ตัว IC XL6009 เพิ่มเติม

The XL6009 step-up module is a high-performance boost (boost) module with a 4A switching current. The module uses the second generation of high-frequency switch technology XL6009E1 as the core chip, performance far beyond the first generation of technology LM2577. XL6009 Booster Module Cost Lower, performance more excellent, LM2577 module is about to be eliminated.
Ultra-wide input voltage 3v~32v, the best operating voltage range is 5~32v;
Ultra-wide output voltage 5v~35v;
Built-in 4A high efficiency MOSFET switch tube, make the efficiency up to 94%; (LM2577 current only 3A)
Ultra-high switching frequency 400KHz, can be used in small capacity filter capacitor can achieve very good results, ripple smaller, smaller size. (LM2577 frequency only 50KHz)

Technical parameters
Model specifications: XL6009 Step-Up Module
Module properties: Non-isolated boost (boost)
Rectification mode: Non synchronous rectifier
Input range: 3v~32v
Output Range: 5v~35v
Input current: 4A (max), no-load 18mA (5V input, 8V output, no-load less than 18mA. The higher the voltage, the larger the no-load current. ）
Conversion efficiency: <94% (the greater the pressure difference, the lower the efficiency)
Switch frequency: 400KHz
Output Ripple: 50mV (the higher the voltage, the greater the current, the greater the ripple)
Load Adjustment Rate: ± 0.5%
Voltage Adjustment Rate: ± 0.5%
Working temperature: -40℃~ +85℃
Overall dimensions: 43mm * 21mm * 14mm (long * wide * high)

IN+ input positive IN- input negative!
OUT+ output positive OUT-output negative

Test comparison sample reference:
- Input 5V output 12V 0.8A 9.6W
- Input 7.4V output 12V 1.5A 18W
- Input 12V output 15V 2A 30W
- Input 12V output 16V 2A 32W
- Input 12V output 18V 1.6A 28.8W
- Input 12V output 19V 1.5A 28.5W
- Input 12V output 24V 1 A 24W
- Input 3V output 12V 0.4A 4.8W
