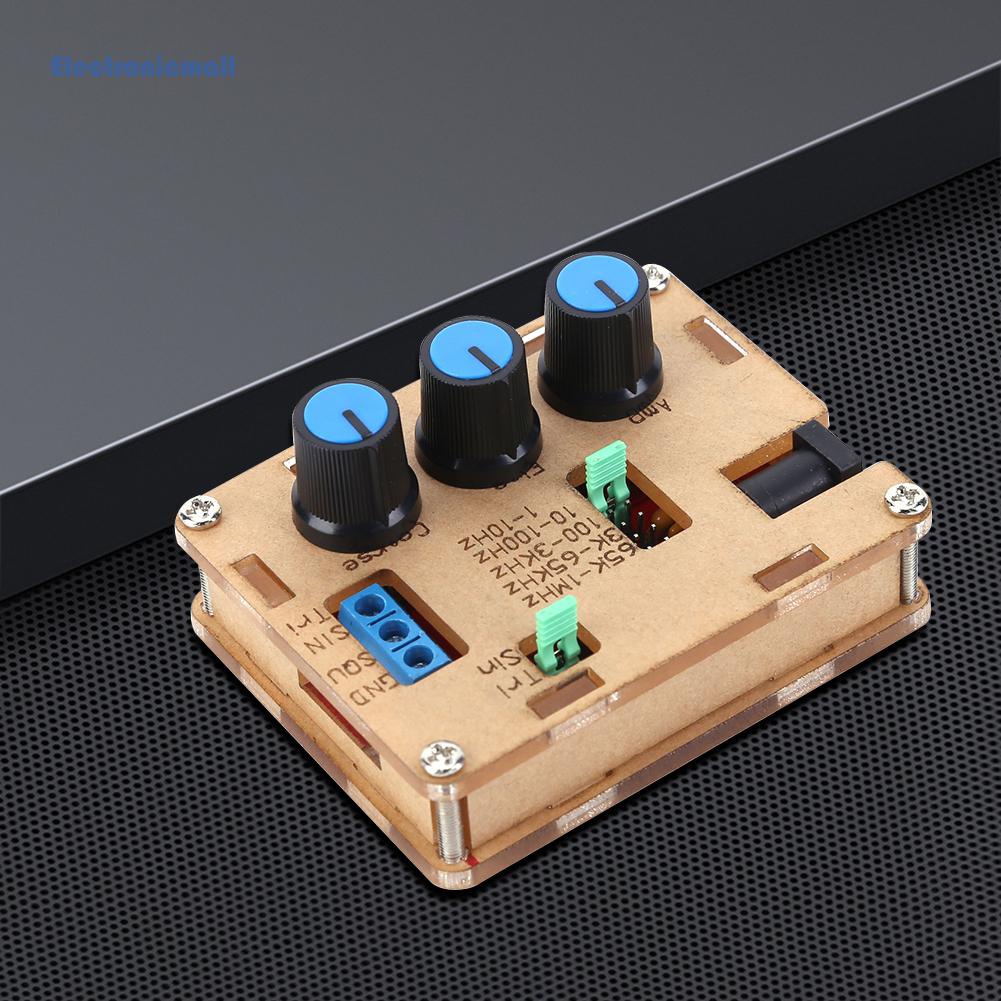

Xr2206 แอมพลิจูดความถี่โมดูลเครื่องกำเนิดไฟฟ้าสัญญาณ 1Hz-1MHz ชุดเครื่องกำเนิดไฟฟ้าฟังก์ชั่นปรับได้ 2206CP ไซน์ / สามเหลี่ยม / กำลังขับสี่เหลี่ยม
คุณสมบัติ:
1. รุ่นสัญญาณความแม่นยำสูง: ชุด DIY XR2206 สามารถสร้างสัญญาณที่มีความแม่นยำสูงพร้อมช่วงความถี่ตั้งแต่ 1HZ-1MHZ
2. ชุดนี้มีเอาต์พุตรูปคลื่นอเนกประสงค์: ชุดนี้มีเอาต์พุตรูปคลื่นสามแบบรวมถึงไซน์สามเหลี่ยมและคลื่นสี่เหลี่ยมทำให้คุณมีตัวเลือกเพิ่มเติมสำหรับแอปพลิเคชันต่างๆ
3. ความถี่และแอมพลิจูดที่ปรับได้: ด้วยชุด DIY XR2206 คุณสามารถปรับความถี่และแอมพลิจูดของสัญญาณเอาต์พุตให้เหมาะกับความต้องการของคุณได้อย่างง่ายดาย
4. ช่วงแหล่งจ่ายไฟกว้าง: ชุดนี้สามารถใช้พลังงานจากแหล่งจ่ายไฟภายนอก 9-12V หรือแบตเตอรี่ 9V ทำให้สะดวกในการใช้งานในการตั้งค่าต่างๆ
5. ติดตั้งและแก้จุดบกพร่องได้ง่าย: ด้วยส่วนประกอบไม่กี่อย่างและการออกแบบปลั๊กอินโดยตรงชุด DIY XR2206 จึงติดตั้งและแก้จุดบกพร่องได้ง่ายแม้กระทั่งสำหรับผู้เริ่มต้นข้อมูลจำเพาะ:
การรับรอง CE: CE
แหล่งกำเนิดสินค้า: จีนแผ่นดินใหญ่
วงจรบอร์ด + อะคริลิค
ตัวเลือก: ไม่ได้ประกอบ, ประกอบ (ไม่จำเป็น)
แรงดันไฟฟ้า: อินพุต DC 9-12V
ความต้านทาน: 600 โอห์ม + 10%
ความถี่: 1Hz -1MHz
รูปคลื่น: คลื่นสี่เหลี่ยมคลื่นไซน์และคลื่นสามเหลี่ยม
คลื่นไซน์:
แอมพลิจูด: 0-3V ที่อินพุต 9V DC
ความผิดเพี้ยนของเครื่อง: น้อยกว่า 1% (ที่ 1kHz)
ความเรียบ: + 0.05dB 1Hz -100kHz
คลื่นสี่เหลี่ยม:
แอมพลิจูด: 8V (ไม่มีโหลด) ที่อินพุต DC 9V
เวลาเพิ่มขึ้น: น้อยกว่า 50ns (ที่ 1kHz)
เวลาที่เหมาะสม: น้อยกว่า 30ns (ที่ 1kHz)
สมมาตร: น้อยกว่า 5% (ที่ 1kHz)
คลื่นสามเหลี่ยมสามเหลี่ยม:
ความกว้าง: 0-3V ที่อินพุต 9VDC
ความเป็นเชิงเส้น: น้อยกว่า 1% (สูงสุด 100kHz) 10mA
ขนาดผลิตภัณฑ์สำเร็จรูป: ประมาณ. 8.5 * 6 * 1.7 ซม
น้ำหนักสินค้า: 81g
ข้อควรระวังในการติดตั้งเชื่อมทำตามขั้นตอนต่อไปนี้:
1. ส่วนประกอบจะถูกบัดกรีลงบนแผงด้านหน้าตามหลักการบัดกรีต่ำถึงสูงซึ่งเกี่ยวข้องกับส่วนประกอบบัดกรีเช่นตัวเก็บประจุตัวต้านทานไดโอด ฯลฯ ในระดับต่ำก่อน
2. ซ็อกเก็ต IC สำหรับเชื่อม, บล็อกเทอร์มินัล, เต้ารับไฟสุดท้ายและโพเทนชิออมิเตอร์แบบปรับได้
3. ใช้คีมในแนวทแยงที่ด้านหลังเพื่อตัดหมุดให้สั้นที่สุด
ขั้นตอนการแก้จุดบกพร่อง:
หลังจากการเชื่อม IC และ XR2206 เสร็จสมบูรณ์แล้วให้ใส่ใจกับทิศทางของ IC เนื่องจากการใส่อาจทำให้ชิปเสียหายได้!
2. เช็คให้หน่อยว่าไอซีถอยหลังมั้ย หากเป็นเช่นนั้นโปรดแก้ไขให้ทันเวลา
3. ใส่แหล่งจ่ายไฟด้วยแหล่งจ่ายไฟ 5.5 * 2.1 และขั้วลบทั้งภายในและภายนอก เหมาะสำหรับแรงดันไฟฟ้า 9-12 โวลต์ รูปคลื่นอาจไม่เสถียรนานกว่า 12 โวลต์
ขั้นตอนการใช้งาน:
1. ปลั๊กไฟ J1 แบบเสียบฝาครอบจัมเปอร์ J1 และเอาต์พุตขั้ว SIN / TRI สีน้ำเงินจะทำให้คลื่นไซน์ (โปรดทราบว่าสามารถเสียบ J1 และ J2 ได้เพียงตัวเดียวเท่านั้น)
2. ใส่ฝาจัมเปอร์ J2 และเอาต์พุตขั้ว SIN / TRI สีน้ำเงินจะใส่คลื่นสามเหลี่ยม (โปรดทราบว่าสามารถใส่ J1 และ J2 ได้เพียงตัวเดียวเท่านั้น)
3. พัลส์เอาต์พุตขั้ว SQU สีน้ำเงิน SQU
4. Amp: คลื่นไซน์และการปรับแอมพลิจูดของคลื่นสามเหลี่ยม
5. ปรับแต่ง: ปรับความถี่ได้ดี
6. การปรับแต่งหยาบ: ความถี่ของการปรับแต่งหยาบ
ข้อควรระวัง:
เนื่องจากจอภาพและเอฟเฟกต์แสงที่แตกต่างกันสีจริงของรายการอาจแตกต่างจากสีที่แสดงในรูปภาพเล็กน้อย ค่ะ สั่งให้แล้วนะคะ ขอบคุณค่ะ
โปรดอนุญาตให้ 1-2 ซม. เนื่องจากการวัดด้วยตนเอง
รวมอยู่ด้วย:
ชุดเครื่องกำเนิดไฟฟ้าสัญญาณฟังก์ชั่น DIY (ไม่ได้ประกอบหรือประกอบ)
อาร์เรย์
