รุ่น 4.3 5 7 นิ้วโครงสร้างกะทัดรัดประหยัดพื้นที่

เอาท์พุททรานซิสเตอร์ / รีเลย์

เอาต์พุตอนาล็อก 2 ตัวรองรับ 4-20mA / 0-10V / 0-5V

อินพุตอุณหภูมิสูงสุด 4 ระดับรองรับเทอร์โมคัปเปิล / PT100 / NI120 รองรับฟังก์ชั่นปรับแต่งตัวเอง PID

การกำหนดค่าหน้าจอการกำหนดค่าแผนภาพบันไดแบบบูรณาการ

อินพุตอะนาล็อก 2-4 อินพุต 2-4 อนาล็อกความแม่นยำ 1‰

เคาน์เตอร์ความเร็วสูง 2-4 200K รองรับเอาต์พุตชีพจร 2-4 200KHz

โครงสร้างฮาร์ดแวร์ฮาร์ดแวร์

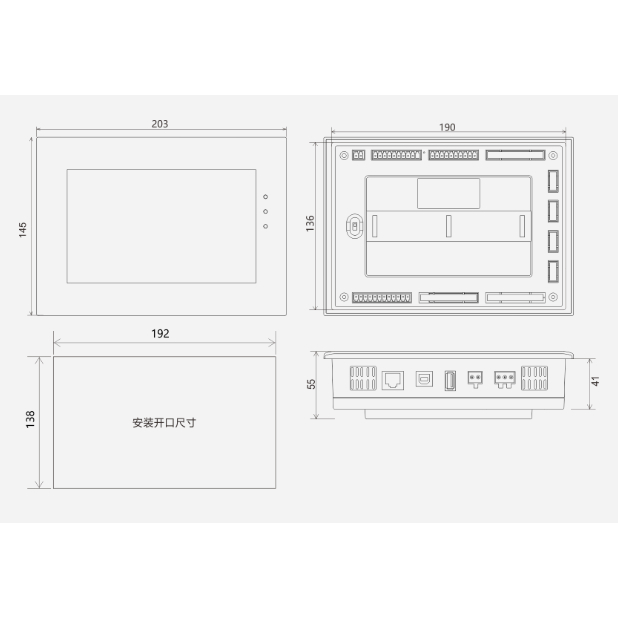

ขนาดมิติข้อมูล
203x145x55 (มม.)
รูติดตั้งขนาดรูติดตั้ง
192x138 (มม.)
น้ำหนัก:
700 กรัม
วัสดุเปลือกหอย
พลาสติกอุตสาหกรรม ABS+PC

การแสดงผลบนหน้าจอ
ขนาดจอแสดงผล
7"(16:9)
ความละเอียด
800x480
แผงควบคุมการควบคุม
ทัชแพดความแม่นยำสูง 4 พอร์ต 4 พอร์ต
สี
260000
โมดูลแบ็คไลท์ของโมดูลแบ็คไลท์
ไฟ LED
คอนทราสต์คอนทราสต์
400:1
ความสว่างของแสง
450cd / ตรม

ข้อมูลจำเพาะของผลิตภัณฑ์ / คุณสมบัติ / คุณสมบัติ
ที่เก็บของ
แฟลช 128MB + แฟลช 64MB DDR
ซีพียูซีพียูซีพียู
Arm9 300MHz
การทดสอบฉนวนกันความร้อนแรงดันไฟฟ้าสูง
Ac 1000V 1000V, 1 นาที
การทดสอบแบบคงที่
คลาส 3 ± 6kV
ความเข้ากันได้ของ FCC
Byfcc, Class A ที่ผ่านการรับรองมาตรฐาน, Class A
คุณสมบัติของ CE
ผ่านการรับรองจาก En55032 และ EN55035
ระดับการป้องกันระดับการป้องกัน
Ip65 (แผงด้านหน้า)
อินพุตและเอาต์พุต
อินพุตดิจิตอล
16 บิตรวมถึงเคาน์เตอร์ความเร็วสูง 4 ตัวรวมถึงเคาน์เตอร์ความเร็วสูง 4 ตัว
เอาต์พุตดิจิตอล
ทรานซิสเตอร์ 16 บิตและเอาต์พุตความเร็วสูง 4 พัลส์และเอาต์พุตความเร็วสูง 4 พัลส์
อินพุตอนาล็อก
เทอร์โมคัปเปิลชนิด PT100 / NI120 / K / T รวม 8, 4 PT100 / NI120 / K / T
เอาต์พุตอนาล็อก
2 0-5V / 0-10V / 4-20mA

พอร์ตเพาเวอร์พอร์ต
แหล่งจ่ายไฟ
Dc24v ± 15%
การใช้พลังงานพลังงาน
7w 7W
อินเทอร์เฟซอนุกรม
ดาวน์โหลด Usb
ถูกต้องแล้วใช่
พอร์ต USB
ถูกต้องแล้วใช่
พอร์ตการสื่อสาร PLC
1 รู 485
พอร์ตการสื่อสาร HMI
1 รู 485

สิ่งแวดล้อม
อุณหภูมิสภาพแวดล้อมการทำงานอุณหภูมิสภาพแวดล้อมการทำงาน
-20°ซีซี ~ 55°C (ไม่แช่แข็ง)
ความชื้นในสภาพแวดล้อมการทำงาน
5~95% RH (การควบแน่น)
กันแผ่นดินไหว
10~25hz (ทิศทาง XYZ 2G / 30 นาที)
ซอฟต์แวร์ซอฟต์แวร์ซอฟต์แวร์
ซอฟต์แวร์การเขียนโปรแกรม
Sktool7.0 เครื่องมือ SKTOOL7.0
