คำอธิบายคำอธิบาย

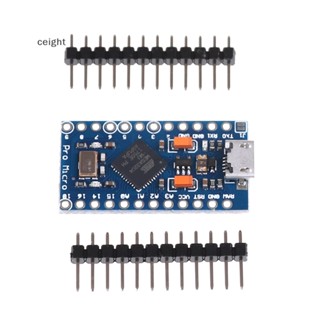

Pro Micro คล้ายกับ Pro Mini ยกเว้น ATmega32U4 บนเครื่อง ตัวรับส่งสัญญาณ USB ภายใน 32U4 ช่วยให้เราสามารถเพิ่มการเชื่อมต่อ USB ออนบอร์ดและทำไปพร้อมกับอินเทอร์เฟซ USB ภายนอกขนาดใหญ่

กระดานขนาดเล็ก y นี้ทำเทคนิค Arduino ที่เรียบร้อยทั้งหมดที่คุณคุ้นเคย: ADC 10 บิต 4 ช่อง, พิน PWM 5 ช่อง, DIO 12 ตัวรวมถึงการเชื่อมต่อฮาร์ดแวร์ซีเรียล Rx และ Tx บอร์ดนี้จะเตือนคุณว่าบอร์ดที่เข้ากันได้กับ Arduino อื่น ๆ ของคุณทำงานที่ 16MHz และ 5V บอร์ดนี้จะเตือนคุณถึงบอร์ดที่เข้ากันได้กับ Arduino อื่น ๆ มากมาย แต่ผู้ชายตัวเล็ก ๆ คนนี้สามารถไปได้ทุกที่ มีตัวควบคุมแรงดันไฟฟ้าบนบอร์ดจึงสามารถรับแรงดันไฟฟ้าได้ถึง 12VDC หากคุณกำลังจ่ายไฟที่ไม่มีกฎระเบียบให้กับบอร์ดตรวจสอบให้แน่ใจว่าได้เชื่อมต่อกับพิน "RAW" บนไม่ใช่ VCC

การแก้ไขล่าสุดนี้จะแก้ไขข้อผิดพลาดของไหมจากบอร์ดเวอร์ชันสุดท้ายเพื่อให้พิน 14 มีป้ายกำกับอย่างถูกต้อง เรายังได้เพิ่มฟิวส์ PTC และการป้องกันไดโอดให้กับวงจรไฟฟ้าและแก้ไขวงจร LED RX และ TX

1.3x0.7 นิ้ว

คุณสมบัติ:

อุปกรณ์ ATMega 32U4 ทำงานที่ 5V / 16MHz
รองรับภายใต้ Arduino IDE v1.0.1
ขั้วต่อ micro-USB แบบ On-Board สำหรับการเขียนโปรแกรม
หมุด ADC ขนาด 4x10 บิต
12 x Digital I / Os (5 สามารถ PWM ได้)
Rx และ Tx Hardware Serial Connections
บอร์ดที่รองรับ Arduino ที่เล็กที่สุดของเรา แต่!
เอกสาร:

แผนผังแผนผัง
แฟ้มนกอินทรี Eagle Files
เริ่มเรียนด้วยตัวเองแล้ว เริ่มเรียนด้วยบทช่วยสอน
เอกสารข้อมูล (ATMega 32U4)
แอพพลิเคชั่น Pro Micro Add-on
หมายเหตุเฟิร์มแวร์เฟิร์มแวร์
แพ็คเกจ:

โมดูล Pro Micro ATmega32U4 5V 16MHz ใหม่
