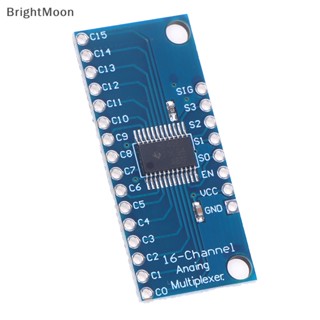

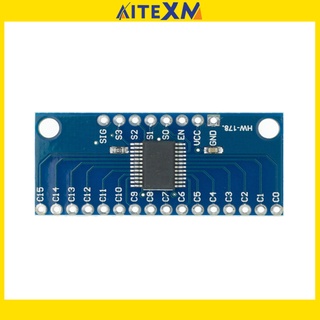

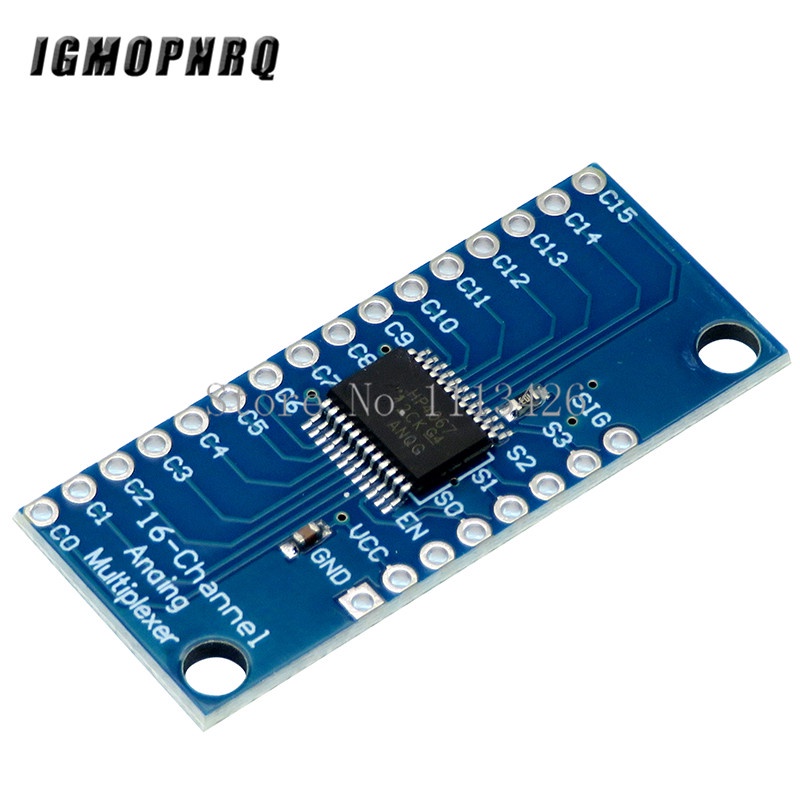

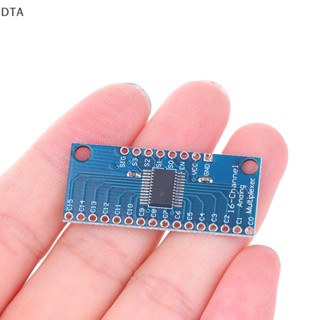

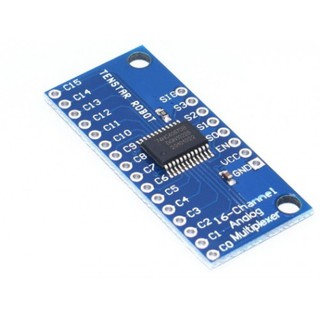

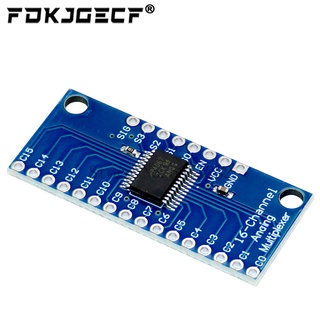

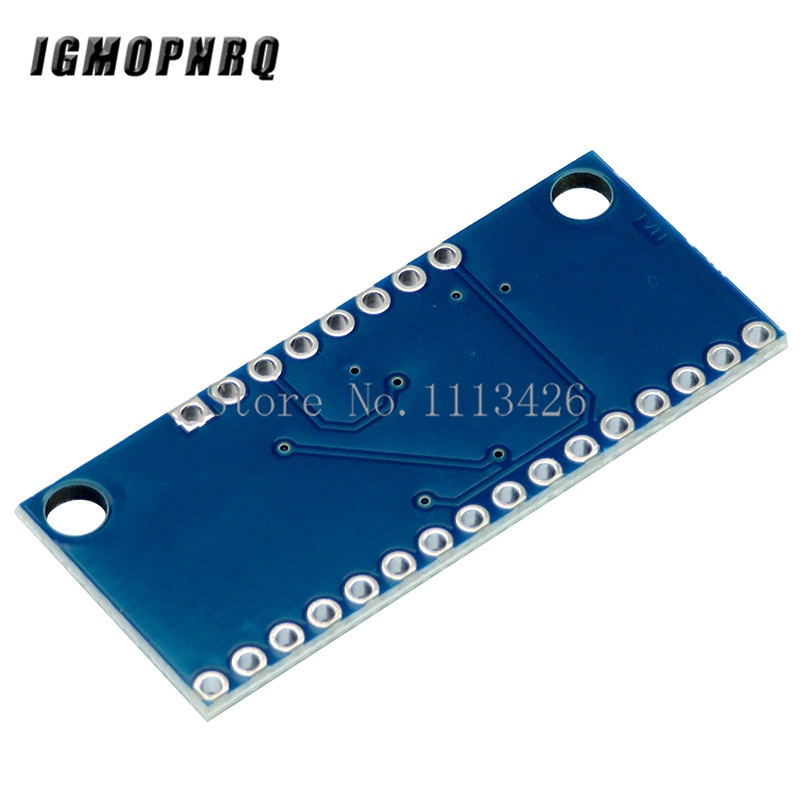

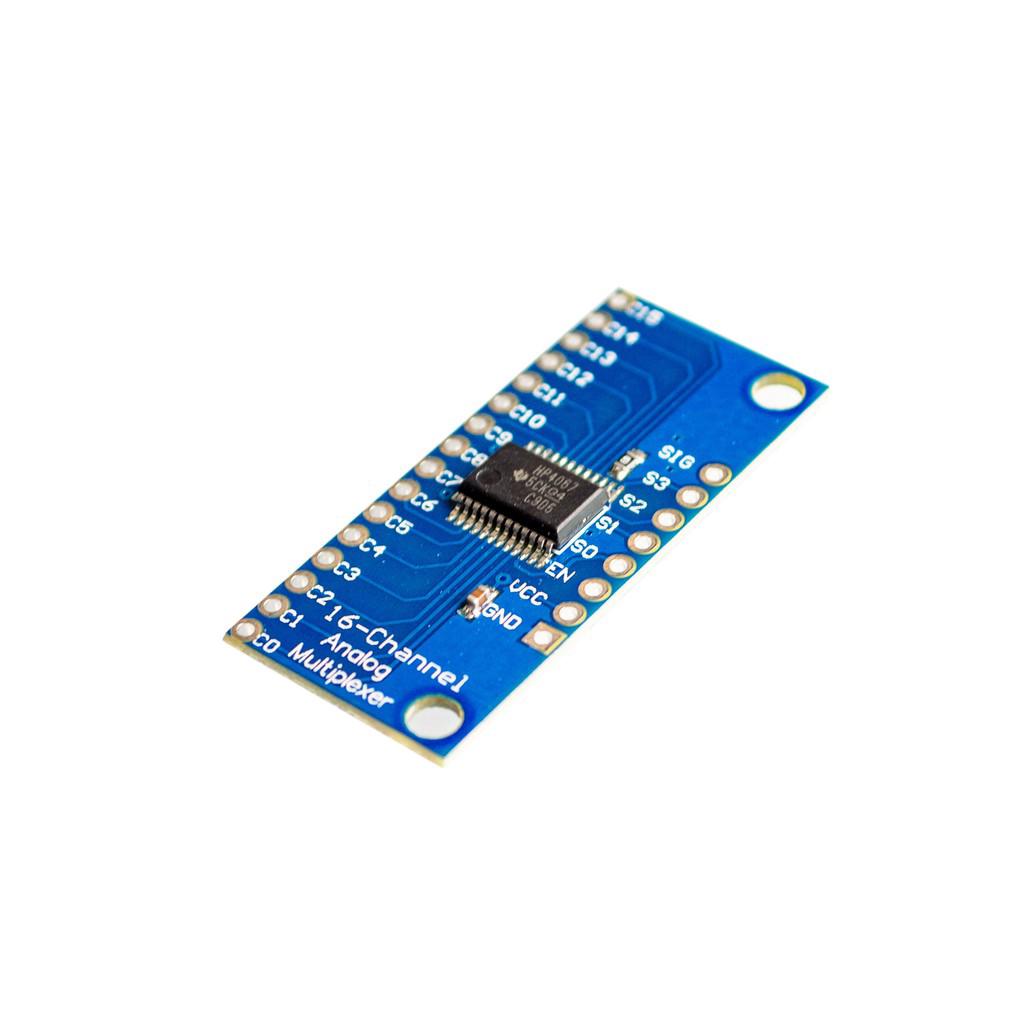

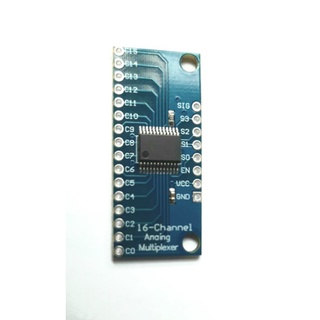

74hc4067 CD74HC4067 โมดูลบอร์ดฝ่าวงล้อมดิจิตอลหลายช่องสัญญาณอนาล็อก 16 ช่องสำหรับ Arduino DIY

นี่คือบอร์ดฝ่าวงล้อมสำหรับอนาล็อก / ดิจิตอลหลายช่องสัญญาณที่สะดวกมากผู้ใช้ / คู่ CD74HC4067
ชิปเป็นเหมือนสวิตช์หมุน - กำลังกำหนดเส้นทางภายในพินสาธารณะ
(COM ในแผนภาพแผนภาพ, SIG บนกระดาน) เชื่อมต่อกับหมุด 16 ช่องสัญญาณ (CHANxx)
เหมาะสำหรับสัญญาณดิจิตอลและอนาล็อก (แรงดันไฟฟ้าไม่สามารถสูงกว่า VCC ได้)
และการเชื่อมต่อใช้งานได้ทั้งสองทิศทาง
ในการควบคุมให้เชื่อมต่อเอาต์พุตดิจิตอล 4 ช่องเข้ากับพินเลือกที่อยู่ (S0-S3) ของชิป
และส่งที่อยู่ไบนารีของช่องที่จำเป็นไปยังมัน (ดูข้อมูลชีตสำหรับรายละเอียด)
วิธีนี้ช่วยให้คุณเชื่อมต่อเซนเซอร์ได้ถึง 16 ตัวกับระบบของคุณด้วย 5 พิน!

เนื่องจาก Multiplexer / Decoupling Multiplexer ยังเหมาะสำหรับสัญญาณดิจิตอล
คุณสามารถใช้เพื่อถ่ายโอนข้อมูลซีเรียลระดับ TTL ไปยังอุปกรณ์หลายเครื่องหรือออกจากอุปกรณ์หลายเครื่อง
ตัวอย่างเช่นคุณสามารถใช้เพื่อเชื่อมต่อหมุด TX ที่มี 16 อุปกรณ์เข้ากับพิน RX หนึ่งพินบนไมโครคอนโทรลเลอร์
จากนั้นคุณสามารถเลือกอุปกรณ์ทั้ง 16 เครื่องนี้เพื่อฟัง
หากคุณต้องการการสื่อสารสองทางคุณสามารถเพิ่มคณะกรรมการที่สองในการกำหนดเส้นทาง
เชื่อมต่อสาย TX ของไมโครคอนโทรลเลอร์เข้ากับสาย RX ของอุปกรณ์ 16 เครื่อง
ด้วยการใช้บอร์ดหลายบอร์ดคุณสามารถสร้างการจัดเตรียมที่คล้ายกันสำหรับ I2C, SPI ฯลฯ
สวิตช์ภายในเป็นแบบสองทางรองรับแรงดันไฟฟ้าระหว่างสายดินและ VCC
ด้วยความต้านทานความต่อเนื่องต่ำและการรั่วไหลของการปิดเครื่องต่ำเพื่อป้องกันไม่ให้ Crosstalk ทำการหยุดพักครั้งแรกแล้วปิดการสลับ
บอร์ดยังตัดการเชื่อมต่อพินที่เปิดใช้งานของชิปเมื่อผู้ขับขี่อยู่ในระดับสูง
จะตัดการเชื่อมต่อพินสาธารณะโดยสิ้นเชิง (ปิดทั้งหมด)
