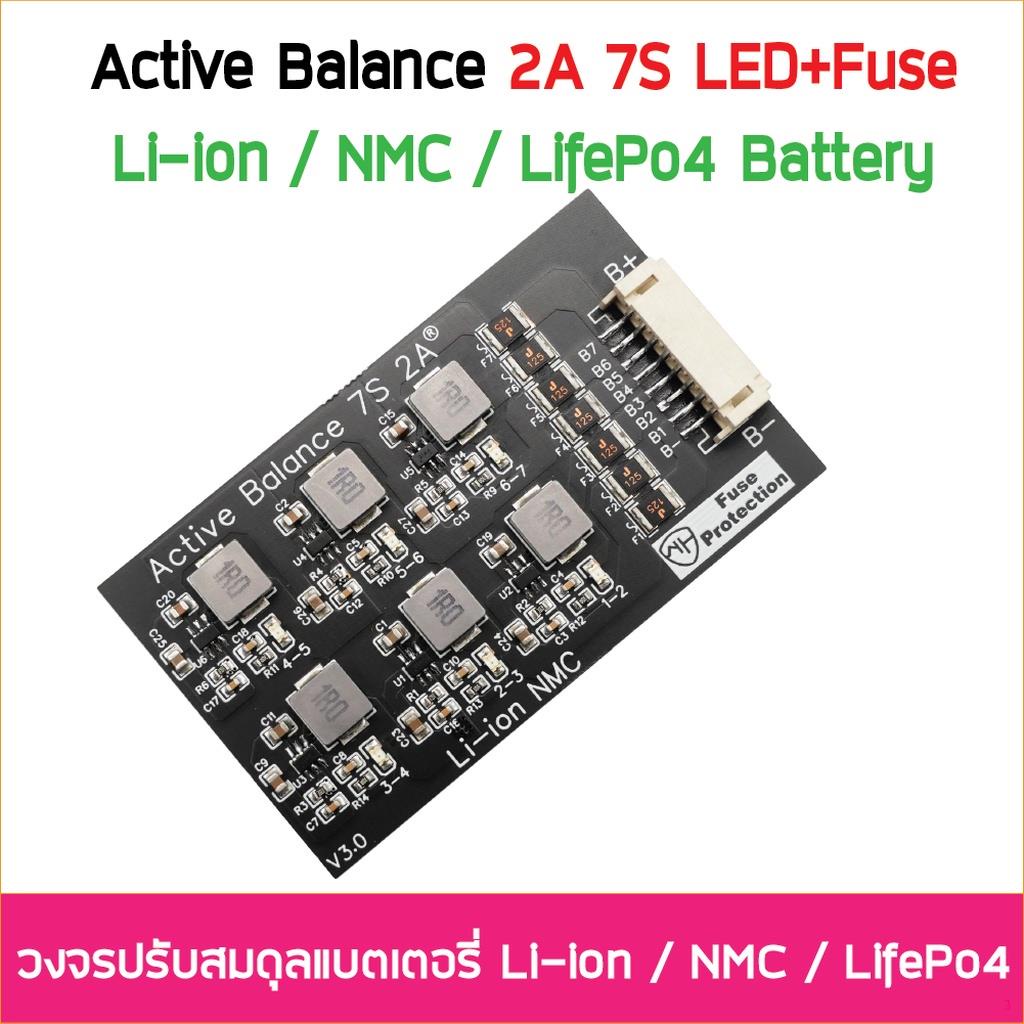

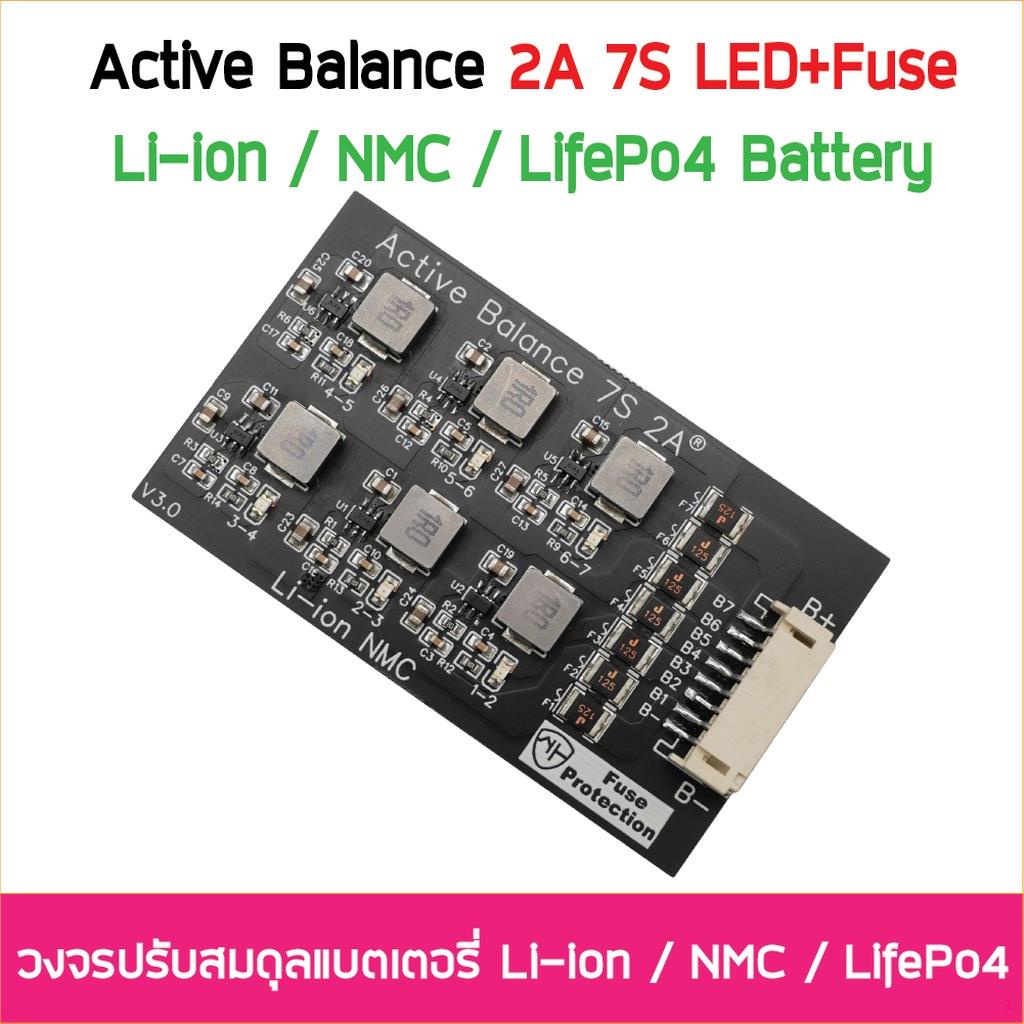

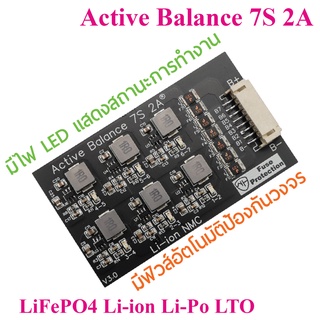

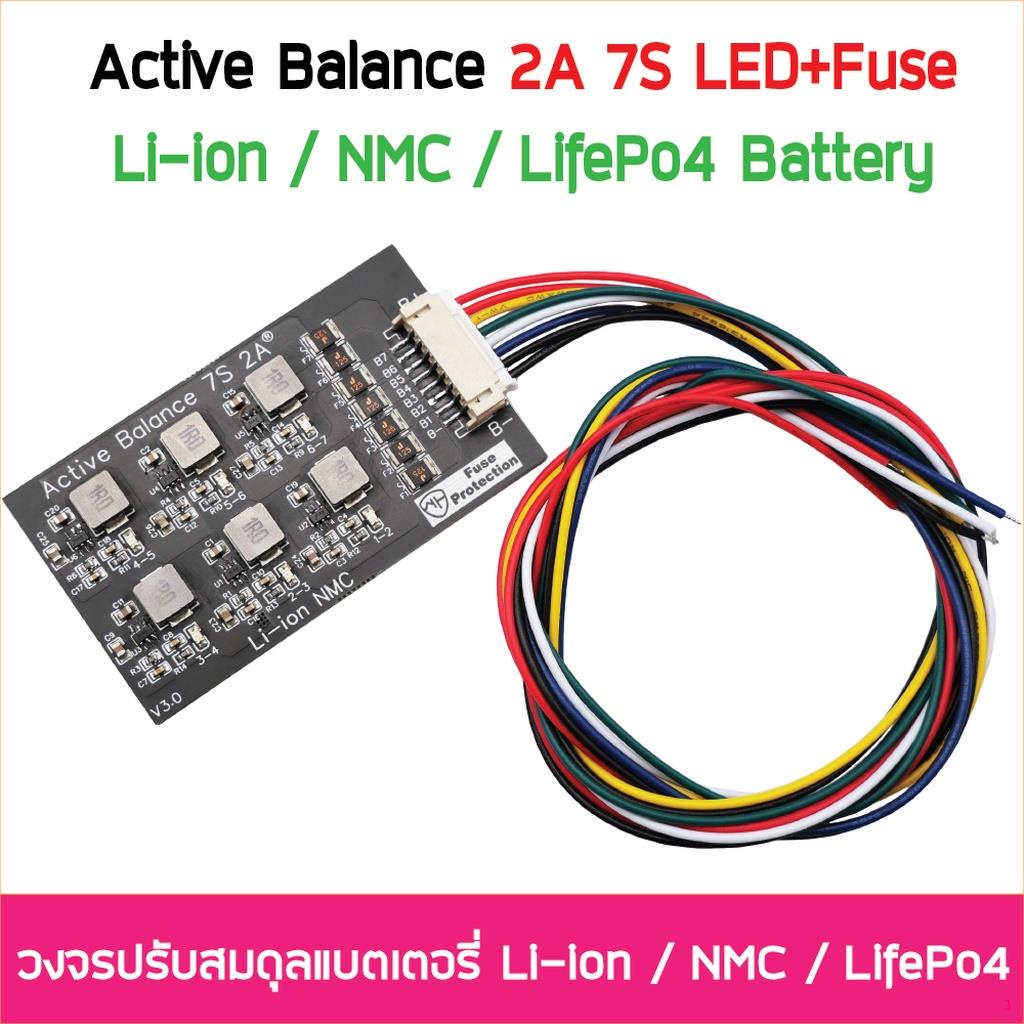

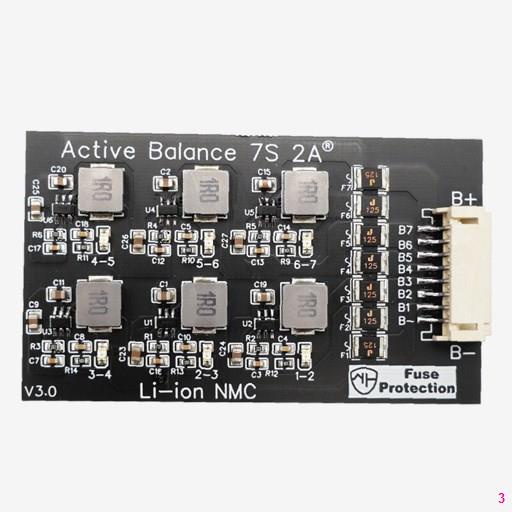

Active Balance 2A 7S มีไฟ LED + Fuse
บอร์ดบาลานซ์ตัวนี้ใช้สำหรับบาลานซ์ชาร์จกับแบตแรงดัน 3.2V และ 3.7V
แบต LifePo4 3.2V เช่น 32650 / 32700
แบต Li-ion 3.7V เช่น 18650 / 26650 / 32650






คุณสมบัติ
ประสิทธิภาพสูงกว่า ด้วยวงจรแบบขดลวด Coil circuit ใช้ได้กับแบตเตอรี่ 7S เลือกได้ Li-Ion Battery NMC ใช้ได้กับทุกขนาด 18650 22650 32650 และขนาดอื่นที่อยู่ในแรงดันทำงาน แรงดันทำงาน 2.2-4.5V ใช้ได้กับแบตทุกแบบที่มีแรงดันช่วงนี้
-ทำงานตลอดเวลาที่แรงดันต่างกัน 0.1V
-หยุดทำงานเมื่อแรงดันต่างกัน 0.03V กระแส 0.6A
-เมื่อแรงดันต่างกัน 0.1-0.2V กระแส 1.2A-1.9A
-เมื่อแรงดันต่างกันเกิน 0.2V ต่อขนานบอร์ดได้ถ้าต้องการกระแสบาลานซ์เพิ่ม


วงจรจะไม่มีตัดต้องคุมโวลท์ชาร์จที่ 29.4V เองห้ามเกินวงจรจรจะทำการปรับสมดุลให้แต่ละเซลล์มีแรงดันไฟไม่เกิน 4.2V หากเกินจะมีการดิสไฟออกโดยหลอดไฟจะติดและบอร์ดจะร้อน การปรับสมดุลในการบาลานซ์กระแสปัจจุบัน : 2A
ทำให้แต่ละเซลล์มีความจุและแรงดันใกล้เคียงกันไวมากครับ สำหรับแบตที่ความจุไม่เยอะมากควรใช้ที่ 60Ah ครับ
สามารถใช้ร่วมกับ BMS ได้เพื่อให้ Bms ตัดการทำงานเมื่อแรงดันต่ำหรือมากเกินไปได้




คำแนะนำในการใช้งาน - ก่อนต่อใช้งานบอร์ดบาลานส์แรงดันของแบตเตอรี่แต่ละเซลล์ไม่ควรแตกต่างกันเกิน 0.5V - การเชื่อมต่อควรต่อ B- ก่อน จากนั้นต่อ B1-B3 ตามลำดับ - สามารถเชื่อมต่อมากกว่า 4 เซลล์ได้โดยนำ B- ของบอร์ดใหม่เชื่อมต่อกับเซลล์ที่ 4 แล้วเรียงตามลำดับ - หากต่อผิดเซลล์จะทำให้บอร์ดมีควันและไหม้ - ระหว่างการต่อโปรดระวังสายไฟของบอร์ดไปสัมผัสกับเซลล์อื่นๆหรือสายเส้นอื่นๆเพราะจะทำให้บอร์ดเสียหายโดยทันที
