ใช้ได้กับทุกรุ่น

ขอบเขตการใช้งาน: เหมาะสำหรับแบตเตอรี่ลิเธียมที่มีแรงดันไฟฟ้า 3.7V เล็กน้อยและเต็ม

แรงดันไฟฟ้า 4.2V (รวม 18650, 26650, แบตเตอรี่ลิเธียมโพลิเมอร์ไม่มี

ข้อ จำกัด เกี่ยวกับขนาด)

ผลิตภัณฑ์ชิ้นนี้มีจำหน่าย

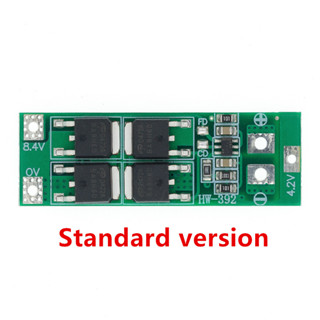

ขนาด: 45 * 15 * 3.4 มม. (มาตรฐาน), 48 * 20 * 3.4 มม. (สมดุล)

การชาร์จไฟ

สินค้า

ต่อเนื่อง

กระแสไฟที่ปล่อยออกมา (ขีด จำกัด บน): 20A (หากสภาพแวดล้อมการทำความเย็นไม่ดี

การชาร์จแบบชาร์จไฟ

ต่อเนื่อง

กระแสไฟชาร์จ (ขีด จำกัด บน): 10A

มาตรฐานสากล

รุ่นที่เริ่มต้น: เหมาะสำหรับการเริ่มฝึกซ้อมที่มีกระแสไฟฟ้าสูงถึง 25A ต่ำกว่า 50W หรือ

โหลดตัวต้านทานต่ำกว่า 168W

สมดุล

รุ่นที่รองรับ: เหมาะสำหรับกระแสไฟเริ่มต้นที่ต่ำกว่า 25A และสว่านไฟฟ้าต่ำกว่า 50W หรือ

โหลดตัวต้านทานที่ต่ำกว่า 168W พร้อมฟังก์ชั่นการชาร์จที่สมดุล

หมายเหตุย่อ

1: การเริ่มต้นสว่านไฟฟ้าที่ประสบความสำเร็จต้องใช้แบตเตอรี่พลังงาน 10C-20C สองก้อนหรือ

แบตเตอรี่พลังงาน 5C-10C สี่ก้อน (ธรรมดา 18650 ไม่สามารถเริ่มเจาะได้!!!)มาตรฐานสากล

สาย 8.4V ใช้ลวดทองแดงเหนือ 2 มม. 2 เส้น (ใช้แผ่นนิกเกิลไม่ได้!!!)

หมายเหตุย่อ

2: เชื่อมต่อ 0V, 4.2V, 8.4V ตามแผนภาพอย่างเคร่งครัด เมื่อเชื่อมต่อ

เป็นครั้งแรกที่ต้องชาร์จแบตเตอรี่เป็นครั้งแรกต้องชาร์จก่อนส่งออก

หมายเหตุย่อ

สมดุล

แสดงว่าวงจรเท่ากันกำลังทำงาน หากความต้านทาน“ 430” คือ

นอกจากนี้ยังให้ความร้อนในสถานะที่ไม่ชาร์จโปรดตรวจสอบว่าสายผิดหรือไม่

เชื่อมต่ออยู่กับอุปกรณ์ของคุณแล้ว สำหรับลูกค้าบางรายที่มีรากฐานอิเล็กทรอนิกส์ไม่ดีโปรด

หมายเหตุหมายเหตุย่อ ค่ะ เดอะเดอะเดอะเดอะเดอะเดอะเดอะค่ะ

ความจุ / ความต้านทานภายในของแบตเตอรี่ 2 ก้อนควรอยู่ใกล้ที่สุด! (1

แบตเตอรี่ที่ดี + แบตเตอรี่ไม่ดี 1 ก้อน = เอฟเฟกต์การใช้แบตเตอรี่ 2 ก้อน)
