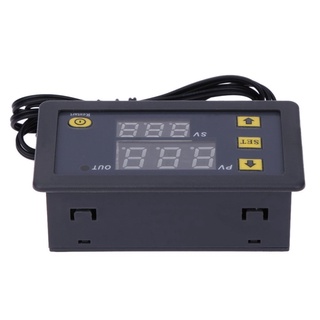

แนะนำ W3230:

โหมดปฏิบัติการทำความเย็นหรือความร้อนที่เลือกได้
ตั้งอุณหภูมิสูงสุด / นาทีเพื่อหลีกเลี่ยงอุบัติเหตุ
เริ่มจากเทอร์โมสตัททำความเย็นหรือความร้อนอัตโนมัติ
การปรับเทียบอุณหภูมิอุณหภูมิสามารถปรับเทียบได้ตามต้องการ
เมื่อสัญญาณเตือนอุณหภูมิสูงเมื่ออุณหภูมิถึงอุณหภูมิที่ตั้งไว้ตัวควบคุมจะเตือน


คำแนะนำ
หลังจากเชื่อมต่อแหล่งจ่ายไฟและอุปกรณ์แล้วคุณสามารถจ่ายไฟให้กับคอนโทรลเลอร์ได้ ในขณะนี้จะแสดงอุณหภูมิที่วัดได้ กดปุ่ม SET หนึ่งครั้งและอุณหภูมิบนจอแสดงผลจะกะพริบ กด + - เพื่อตั้งอุณหภูมิที่ต้องการ (กด + - ค้างไว้เพื่อขึ้นและลงอย่างรวดเร็ว) เพื่อตั้งค่าหลังจากเสร็จสิ้นให้กด SET เพื่อยืนยันและส่งคืน ในขณะนี้คอนโทรลเลอร์จะเปิดและปิดรีเลย์โดยอัตโนมัติตามการตั้งค่า! เอาต์พุตของเทอร์โมสตัทคือรีเลย์ 10A ซึ่งสามารถตอบสนองภาระกำลังสูงต่างๆได้ หลังจากเชื่อมต่อวงจรควบคุมแล้วเทอร์โมสตัทสามารถเปิดเครื่องได้ ในเวลานี้หน้าจอแสดงผลจะแสดงอุณหภูมิโดยรอบ
ไฟแสดงสถานะหลอดดิจิตอลคำอธิบายสถานะ
ไฟแสดงสถานะ: กะพริบหมายถึงการระบายความร้อนหรือความล่าช้าในการเริ่มต้นความร้อนไฟคงที่หมายความว่ารีเลย์ปิดอยู่
ท่อดิจิตอล: จอแสดงผล LL หมายความว่าเซ็นเซอร์เป็นวงจรเปิดโปรดเชื่อมต่อเซ็นเซอร์ตามคำแนะนำ HH แสดงผลนอกเหนือจากช่วงการวัดเทอร์โมสตัทจะถูกบังคับให้ถอดรีเลย์ จอแสดงผล - หมายถึงอุณหภูมิสูง สัญญาณเตือน
คำอธิบายฟังก์ชันพารามิเตอร์

กดชุดค้างไว้ 5 วินาทีเพื่อเข้าสู่การตั้งค่าเมนูหลักกด + - เพื่อสลับระหว่าง P0...P6 กด SET แบบยาวหรือไม่มีปุ่มดำเนินการเป็นเวลา 10 วินาทีคอนโทรลเลอร์จะยืนยันและคืนโดยอัตโนมัติ
P0 ระบายความร้อนโหมดทำความร้อน
กด SET ค้างไว้ 5 วินาทีเพื่อแสดง P0 กด SET หนึ่งครั้งเพื่อตั้งค่าโหมดการทำงานกด + - เพื่อสลับ [H คือโหมดทำความร้อน] [C คือโหมดทำความเย็น] กด SET หนึ่งครั้งเพื่อส่งคืนยาว กดตั้งค่าหรือไม่มีปุ่มดำเนินการเป็นเวลา 10 วินาทีคอนโทรลเลอร์จะยืนยันการเสร็จสิ้นโดยอัตโนมัติ
ในโหมดทำความเย็น: เมื่อค่าการวัดอุณหภูมิ<unk>จุดตั้งอุณหภูมิรีเลย์ทำความเย็นจะดึงเข้ามาและตู้เย็นเริ่มขึ้น เมื่อจุดตั้งค่าอุณหภูมิ ≤ - ไฮสเตอริซิสรีเลย์ทำความเย็นจะถูกตัดการเชื่อมต่อ และตู้เย็นปิดอยู่
ในโหมดทำความร้อน: เมื่อค่าการวัดอุณหภูมิน้อยกว่าหรือเท่ากับจุดตั้งอุณหภูมิรีเลย์ทำความร้อนจะปิดและเครื่องทำความร้อนจะเริ่มทำงาน เมื่อค่าการวัดอุณหภูมิมากกว่าหรือเท่ากับ จุดตั้งอุณหภูมิ + ไฮสเตอเรซิสรีเลย์ทำความร้อนจะถูกตัดการเชื่อมต่อและเครื่องทำความร้อนจะปิด
การตั้งค่า P1 Hysteresis
กด SET ค้างไว้ 5 วินาทีเพื่อแสดง P0 กด + - เพื่อเปลี่ยนเป็น P1 กด SET หนึ่งครั้งเพื่อตั้งค่า hysteresis กด + - เพื่อตั้งค่า hysteresis เป็น 0.1-15 กด SET หนึ่งครั้งเพื่อ ส่งคืนหลังจากเสร็จสิ้นให้กดปุ่ม SET ค้างไว้หรือไม่มีเป็นเวลา 10 วินาทีตัวควบคุมการเคลื่อนไหวจะยืนยันการเสร็จสิ้นโดยอัตโนมัติ
ในโหมดทำความเย็น: เมื่อค่าการวัดอุณหภูมิมากกว่าหรือเท่ากับ
