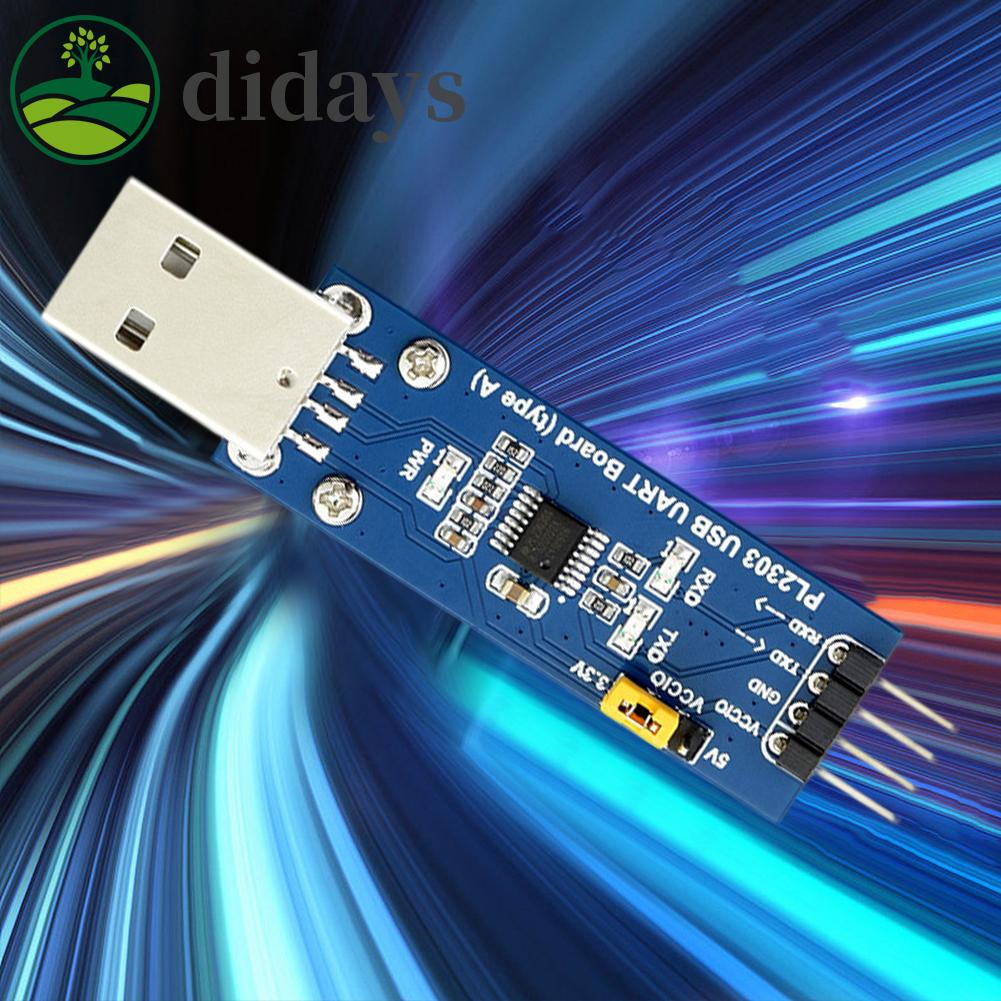

โมดูล USB เป็น UART USB Type A โมดูลการสื่อสารแบบอนุกรม 1.8V / 2.5V / 3.3V / 5V TTL โมดูลอนุกรม USB เป็นอะแดปเตอร์อนุกรม USB ไปยังอะแดปเตอร์อนุกรม
คุณลักษณะ:
1. ชิปคุณภาพสูง: บอร์ด USB UART มีชิป PL2303GS ล่าสุดเพื่อให้มั่นใจได้ถึงประสิทธิภาพและความน่าเชื่อถือที่ยอดเยี่ยม การเชื่อมโยงที่ราบรื่นสำหรับการใช้งานต่างๆทำให้เป็นทางเลือกที่หลากหลายสำหรับทั้งมืออาชีพและส่วนตัว
2. ความเข้ากันได้ของระบบปฏิบัติการ USB to UART นี้เข้ากันได้กับระบบปฏิบัติการ Windows XP / 7/8/10/11 ให้ความยืดหยุ่นและความสะดวกสบายสำหรับผู้ใช้ โปรแกรมนี้ช่วยให้สามารถผสานรวมเข้ากับการตั้งค่าที่มีอยู่ได้อย่างง่ายดายโดยไม่ต้องใช้ไดรเวอร์หรือการติดตั้งซอฟต์แวร์เพิ่มเติม
3. ตัวเลือกแหล่งจ่ายไฟหลายตัว: ด้วยฝาปิดจัมเปอร์ที่ให้มาโมดูลการสื่อสารแบบอนุกรมนี้ช่วยให้คุณสามารถเลือกโหมดแหล่งจ่ายไฟได้สามโหมด: VCClO-5V (แหล่งจ่ายไฟภายนอก 5V), VCClO-3.3V (แหล่งจ่ายไฟภายนอก 3.3V) หรือไม่ ฝาจัมเปอร์ (แหล่งจ่ายไฟภายนอกตั้งแต่ 1.8V ถึง 5V) ความเก่งกาจนี้ทำให้ปรับให้เข้ากับความต้องการพลังงานและการกำหนดค่าที่แตกต่างกัน
4. ไฟแสดงสถานะ LED ของ TTL: มาพร้อมกับไฟ LED สามดวงบนบอร์ด - TXD, RXD และ PWR - โมดูลอนุกรม TTL นี้ให้ข้อเสนอแนะภาพเกี่ยวกับสถานะการส่งข้อมูลและแหล่งจ่ายไฟ ไฟ LED ช่วยให้ตรวจสอบและแก้ไขปัญหาได้ง่ายช่วยเพิ่มประสบการณ์การใช้งานโดยรวม
5. การออกแบบที่กะทัดรัดและสะดวก: USB เป็นอะแดปเตอร์อนุกรมนี้ได้รับการออกแบบให้มีรูปแบบที่กะทัดรัดทำให้ง่ายต่อการพกพาและติดตั้ง โครงสร้างน้ำหนักเบาและส่วนต่อประสานที่ใช้งานง่ายช่วยให้สามารถรวมเข้ากับโครงการและการตั้งค่าต่างๆได้อย่างลงตัว
ข้อมูลจำเพาะ:
แหล่งกำเนิดสินค้า: จีนแผ่นดินใหญ่
บอร์ด USB UART: หมายเลขรุ่น: USB UART Board
1.3v หรือ 5V (โมดูลที่ใช้พลังงานจาก USB ต้องกระโดดฝาจัมเปอร์ถึง 3.3V หรือ 5V)
Gnd: เชื่อมต่อกับ GND
Txd: เชื่อมต่อกับ MCU.RX (ทิศทางการไหลของสัญญาณ: MCU.RX<<หม้อหุงข้าว PL2303<<คอมพิวเตอร์ PC.TX)
Rxd: เชื่อมต่อกับ MCU.TX (การไหลของสัญญาณ: MCU.TXD>>หม้อหุงข้าว PL2303>>พีซี PC.RX)
โมดูลนี้เป็นระดับ USB ถึง TTL อย่าเชื่อมต่อโดยตรงกับระดับ RS232 เพื่อหลีกเลี่ยงการเผาไหม้โมดูล
1.9x0.76 นิ้วขนาด: 48.26x16.51 มม. /1.9x0.76 นิ้ว

ข้อควรระวัง:
เนื่องจากจอภาพและเอฟเฟกต์แสงที่แตกต่างกันสีจริงของรายการอาจแตกต่างจากสีที่แสดงในรูปภาพเล็กน้อย ขอบคุณค่ะ!
โปรดอนุญาตให้ 1-2 ซม. เนื่องจากการวัดด้วยตนเอง



รวมอยู่ด้วย:

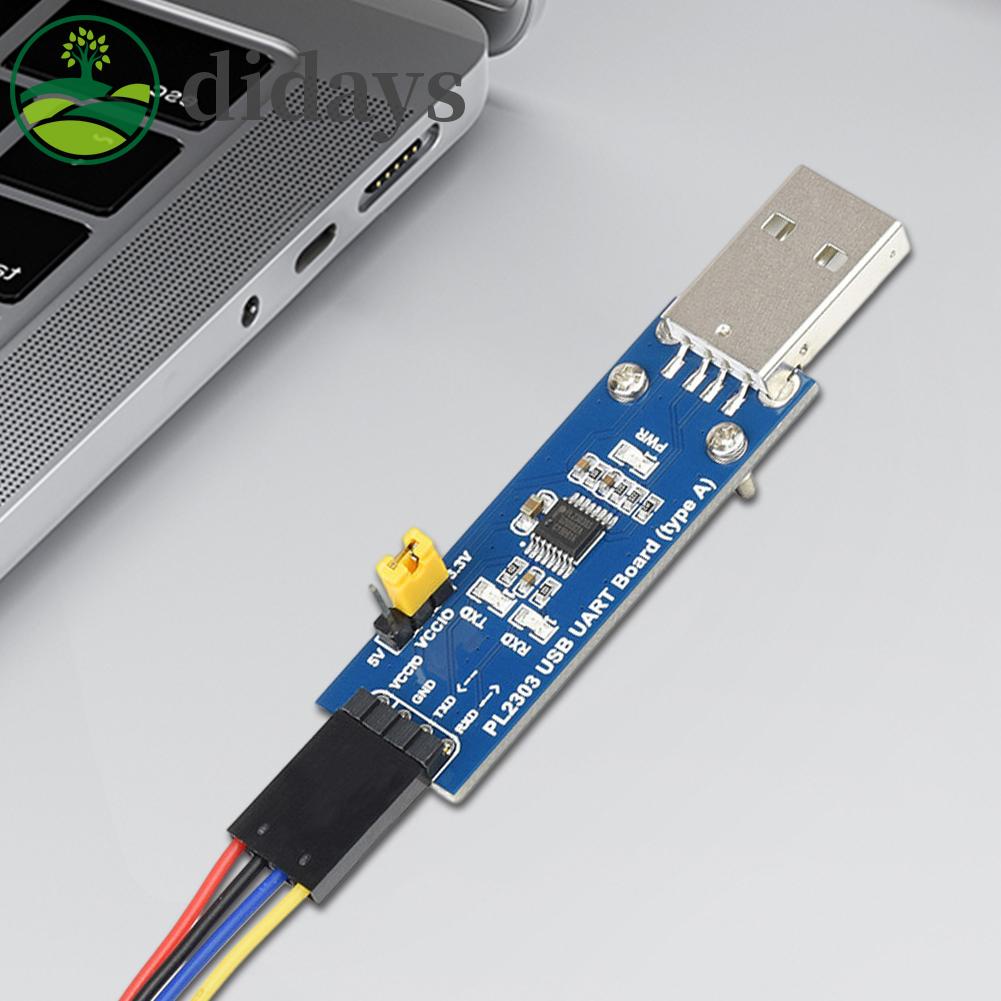

1 x Pl2303 บอร์ด Usb Uart (ประเภท A) V2
1 x Dupont Cable หัวหลวม 4PIN เพื่อปรับแต่ง
