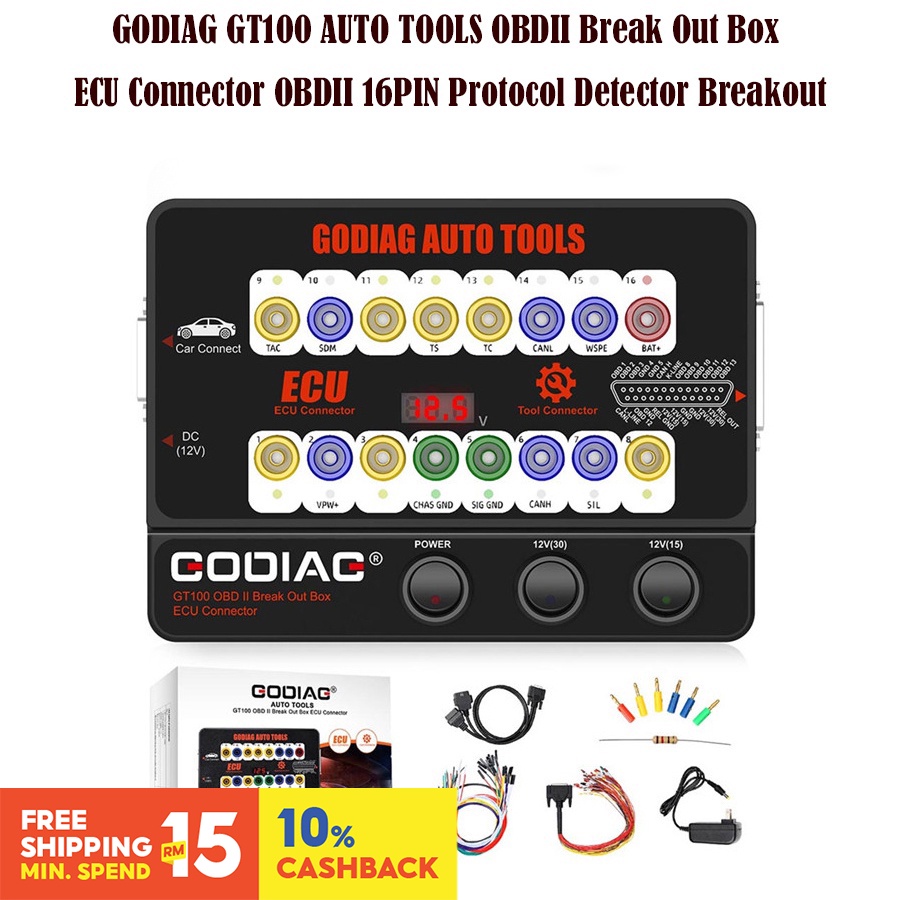

⭐⭐⭐จุดเด่นของ GODIAG GT100:

1. Godiag GT100 เป็นแพลตฟอร์มการทดสอบล่าสุดสำหรับการตรวจจับโปรโตคอล OBDII และการบำรุงรักษา ECU การวินิจฉัยการเขียนโปรแกรมและการเข้ารหัส
2. สามารถแปลงอินเทอร์เฟซ OBD2 ของรถเป็น 6 พินสำหรับการตรวจจับสัญญาณและการแปลงระดับไฟฟ้า
3. สามารถเชื่อมต่อโมดูลเดียวหรือหลายโมดูลของรถ
4. เชื่อมต่อกับเครื่องมือวินิจฉัยใด ๆ เพื่อแจ้งว่าการสื่อสารรถยนต์ดีหรือไม่
5. จ่ายไฟให้กับรถเมื่อคุณเปลี่ยนแบตเตอรี่เพื่อหลีกเลี่ยงไม่ให้ข้อมูลโมดูลควบคุมยานพาหนะสูญหายล็อคโดยอัตโนมัติรีโมทคอนโทรลที่สำคัญล้มเหลวหรือไฟผิดปกติจะเปิดขึ้น
6. รับประกันหนึ่งปี
7. ทำงานร่วมกับ Xhorse VVDI2, อุปกรณ์ Autel, Launch, Foxwell เป็นต้น
8. สำหรับฟังก์ชั่นแพลตฟอร์มทดสอบ BMW CAS4 จะมาเร็ว ๆ นี้และจะพัฒนาสายเชื่อมต่อสำหรับ Benz และ Chrysler โปรดรอสักครู่
9. Godiag เป็นแบรนด์ของเราเราสามารถให้ราคาและการสนับสนุนทางเทคนิคที่ดีสำหรับผู้จัดจำหน่ายทั่วโลก


⭐⭐⭐Godiag GT100 คำอธิบาย:

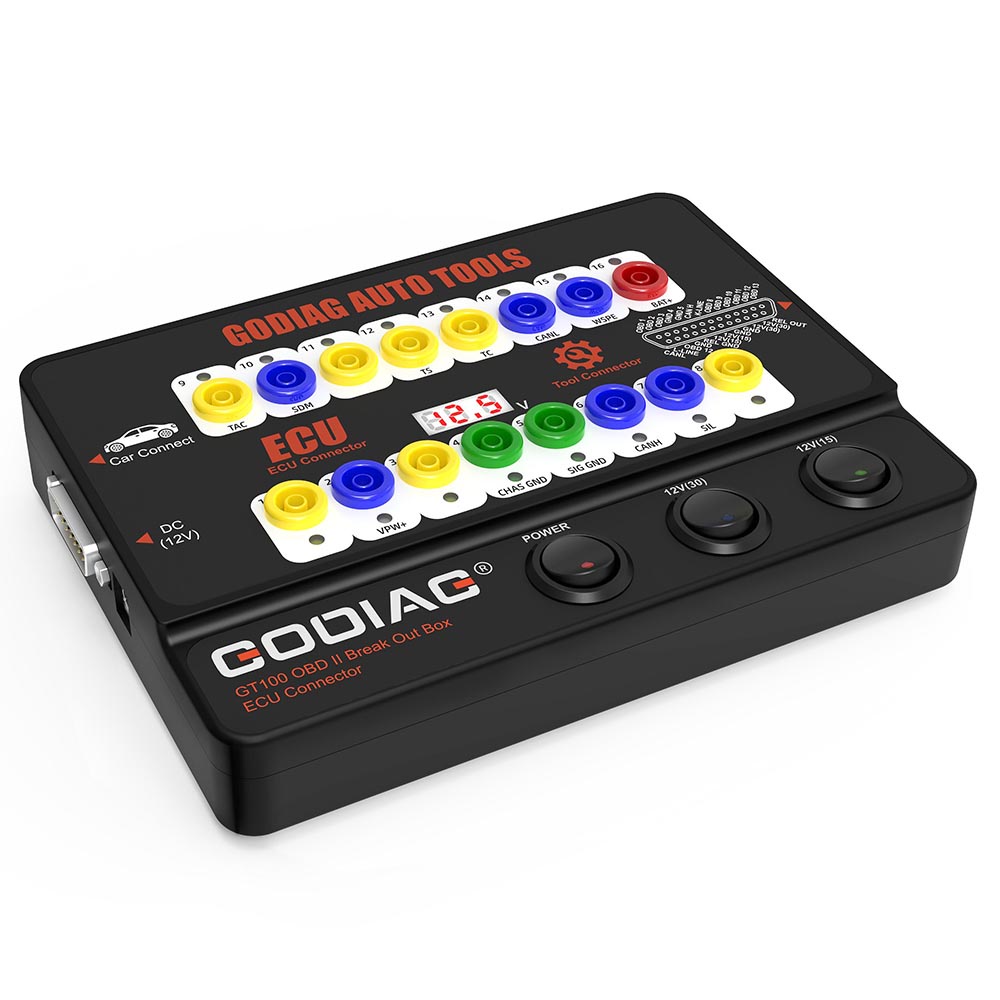

Godiag GT100 เป็นตัวเชื่อมต่อ ECU และเครื่องมือทดสอบการสื่อสารโปรโตคอลใหม่เอี่ยม จะช่วยผู้ใช้ในการเชื่อมต่อโมดูล ECU แยกกันเพื่อการวินิจฉัยการเขียนโปรแกรมและการเข้ารหัส นอกจากนี้ยังจะบอกได้ว่าเครื่องมือวินิจฉัยและการเขียนโปรแกรมสามารถส่งสัญญาณการสื่อสารได้ตามปกติหรือไม่

⭐⭐⭐Godiag GT100 คุณสมบัติ:

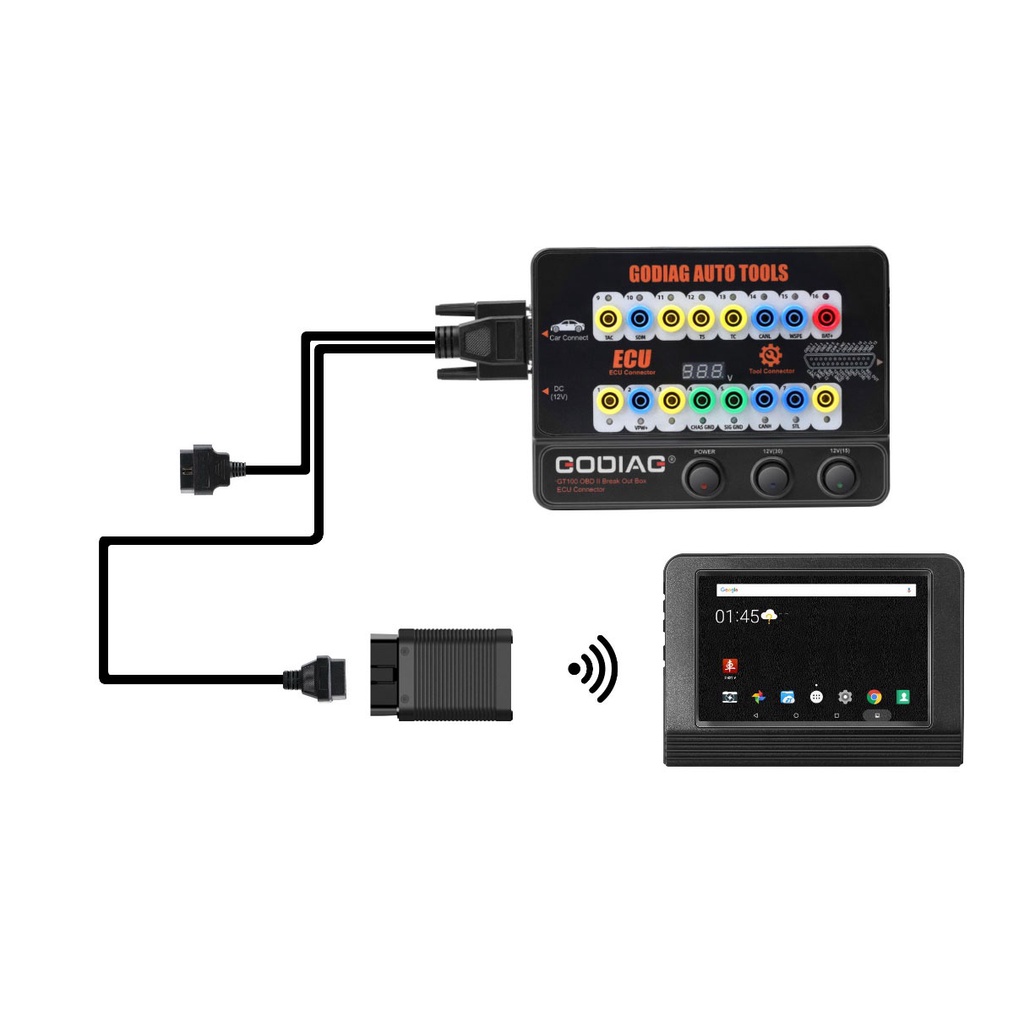

1). เชื่อมต่อ GODIAG GT100 เข้ากับพอร์ตวินิจฉัย OBDII ของรถ

2). เมื่ออุปกรณ์แสดงแรงดันไฟฟ้าให้เปิดสวิตช์ไฟของ GODIAG GT100
3). จากนั้นเชื่อมต่อกับเครื่องมือวินิจฉัยเมื่อเครื่องมือสื่อสารกับรถไฟ LED ของโปรโตคอลที่เกี่ยวข้องจะสว่างขึ้นหรือกะพริบ (หากตรวจพบโปรโตคอล Can จะมีความสว่างสูงสุด เมื่อการสื่อสารสำเร็จ CAN-H และ CAN-L ที่สอดคล้องกันจะสลัวหรือกระพริบตาอ่อนแอ)

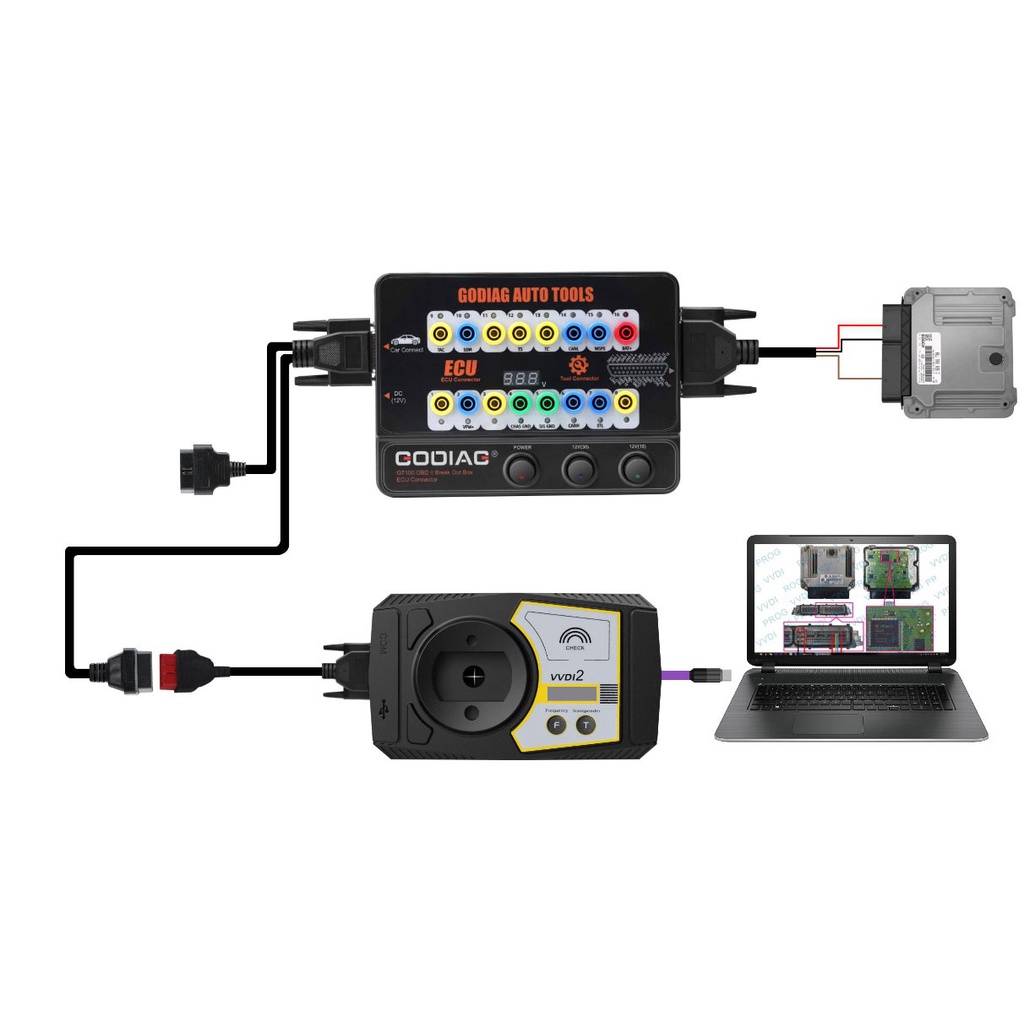

2. การเชื่อมต่อ ECU: การเชื่อมต่อโมดูลเดียว

⭐⭐⭐Godiag GT100 เชื่อมต่อกับโมดูล ECU ตัวเดียวสะดวกสำหรับผู้ใช้ในการวินิจฉัยและเขียนโปรแกรมโมดูลเดียว

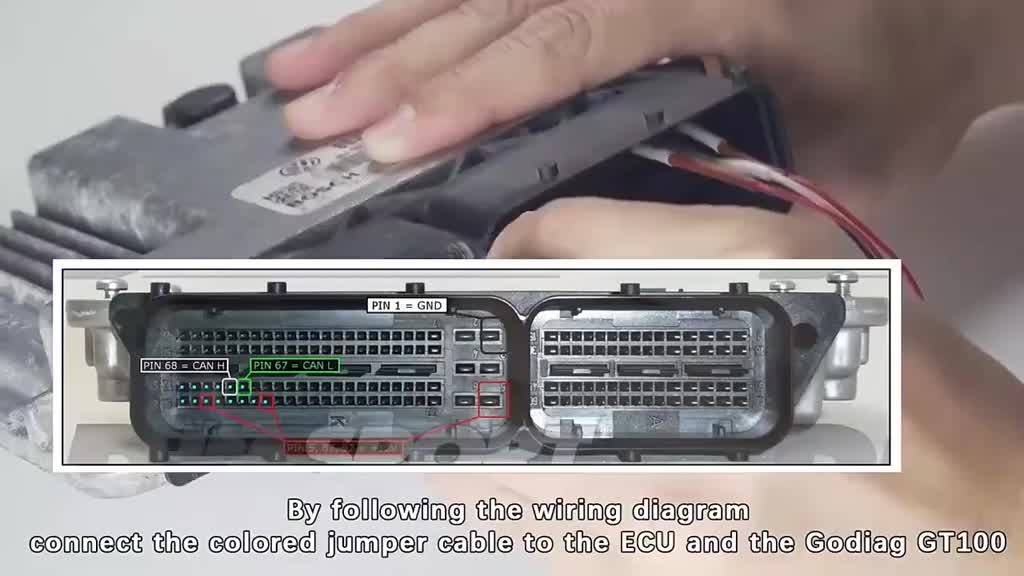

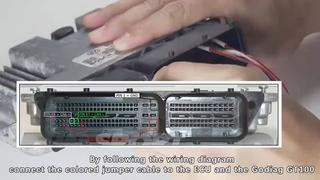

1). เชื่อมต่อ ECU กับจัมเปอร์สี (หาก Ecu เป็นโปรโตคอลที่สามารถตรวจสอบได้ว่าคุณจะต้องเชื่อมต่อตัวต้านทาน 120 โอห์มหรือไม่)
2). Godiag GT100 สามารถใช้พลังงานจากการเชื่อมต่อกับอินเทอร์เฟซการวินิจฉัย OBDII ของรถยนต์หรือด้วยอะแดปเตอร์ไฟ AC
3). ในการวินิจฉัยและตั้งโปรแกรมสำหรับ ECU เดียวโดยการเชื่อมต่อเครื่องมือวินิจฉัยหรือโปรแกรมเมอร์ ECU
3. การเชื่อมต่อปลั๊กต่อกล้วย:
ขยายอินเทอร์เฟซ OBDII 16pin ของรถเพื่อบอกคุณว่าการเชื่อมต่ออินเทอร์เฟซ OBDII นั้นดีหรือไม่ซึ่งสะดวกสำหรับการทดสอบรูปคลื่นแรงดันไฟฟ้าอินเทอร์เฟซ OBDII

4. แปลงอินเทอร์เฟซการวินิจฉัย OBD1 เป็น OBD2 มาตรฐาน
ใช้ขั้วต่อเพื่อแปลงอินเทอร์เฟซ OBD1 เป็นอินเทอร์เฟซ obd2 ตามโปรโตคอลการสื่อสารอินเทอร์เฟซการวินิจฉัย

5. เชื่อมต่อโมดูลควบคุม ECU หลายตัวในเวลาเดียวกันซึ่งสะดวกสำหรับวิศวกรมืออาชีพในการตรวจจับและบำรุงรักษา

6. เมื่อใดควรใช้สายต่อ:
พื้นที่ของตำแหน่งอินเทอร์เฟซการวินิจฉัยแคบเกินไปที่จะเชื่อมต่อกับเครื่องมือวินิจฉัยหรือผู้ใช้พบว่าสายเคเบิลการวินิจฉัยไม่นานพอในระหว่างการบำรุงรักษา สามารถขยายได้ 1.2 เมตร.

7. สามารถจ่ายไฟให้กับรถเมื่อเปลี่ยนแบตเตอรี่ที่ใช้แล้ว

1). เตรียมแบตเตอรี่ A เพื่อจ่ายไฟโดยเชื่อมต่อกับรู Godiag GT100 หมายเลข 16/4/5 และเข้ากับอินเทอร์เฟซการวินิจฉัย OBD2 ของรถ
ข้อสังเกต
* เปิดสวิตช์ไฟของ Godiag GT100
* อย่าเปิดสวิตช์จุดระเบิดอย่าสตาร์ทรถ
2). จากนั้นเปลี่ยนแบตเตอรี่ใหม่เอี่ยม B ด้วยแบตเตอรี่ที่ใช้ในรถซึ่งจะช่วยให้แน่ใจว่ารถมีพลังงานอย่างเต็มที่เพื่อป้องกันการสูญหายของข้อมูลและการล็อคเสียงหรือความผิดปกติเนื่องจากไม่มีพลังงาน โมดูลควบคุม ECU

8. Gt100 จะแปลงพอร์ต OBD1 ของรถบรรทุกพิเศษเป็นพอร์ตวินิจฉัย OBD2 มาตรฐานตามโปรโตคอล

⭐⭐⭐คู่มือฟังก์ชันและการใช้งาน GODIAG GT100:

- ในการเชื่อมต่อยานพาหนะและเครื่องมือวินิจฉัยผ่าน OBDII ไฟ LED ของ Godiag GT100 จะระบุว่าอินเทอร์เฟซการวินิจฉัย OBDII มีการสื่อสารที่ดีกับรถหรือไม่
- ตรวจสอบแรงดันไฟฟ้าของอินเทอร์เฟซ OBDII ของรถและแสดงแบบเรียลไทม์ หากน้อยกว่า 11V โปรดหยุดการวินิจฉัยและการเขียนโปรแกรมเพื่อหลีกเลี่ยงไม่ให้รถสตาร์ท / ข้อมูลสูญหาย / โมดูลล็อคไม่ได้


⭐⭐⭐แพคเกจรวม:
1 ชิ้น x โฮสต์
สายเคเบิลต่อขยาย 1pc x OBD 2-in-1
1 ชิ้น x สายจัมเปอร์สี
1 ชิ้น x แหล่งจ่ายไฟ 12V
1 ชิ้น x ความต้านทาน 120 โอห์ม
6 ชิ้น x ปลั๊กกล้วย
อุปกรณ์เสริม 24 ชิ้น x สายไฟ, หมุดตัวเมียเชื่อมต่อ Dupont 2.54 มม
