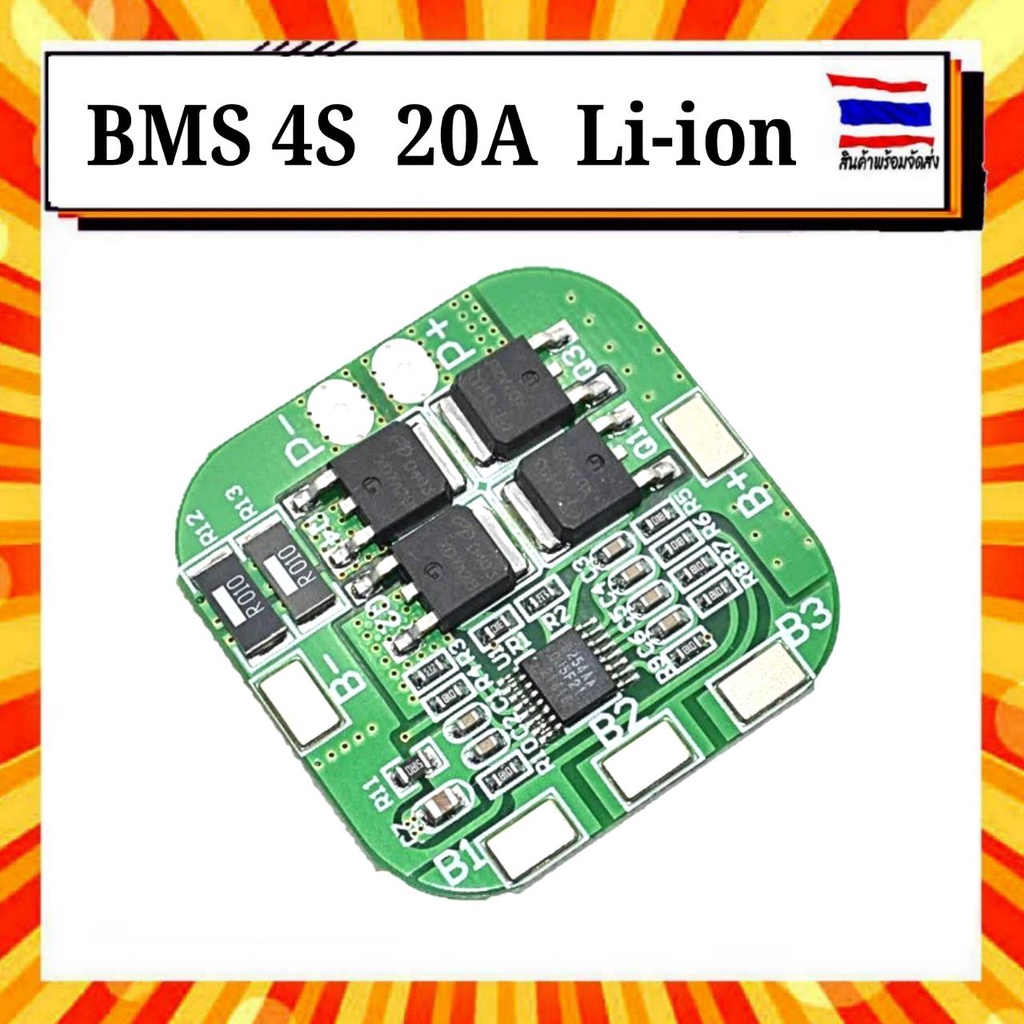

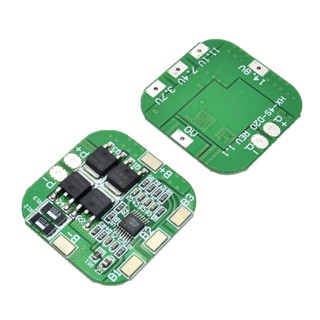

BMS 4S 20A 14.8V/16.8V วงจรป้องกันแบตเตอรี่ Li-ion เหมาะสำหรับงาน DIY
แรงดัน 16.8V (ชาร์จเต็มสำหรับแบตเตอรี่ Li-ion)
แรงดัน 14.4V (ชาร์จเต็มสำหรับแบตเตอรี่ Lipo)
บอร์ดป้องกันแบตเตอรี่ 4S 14.8 V/16.8 V 20A peak li - ion BMS PCM
****BMS นี้ไม่เหมาะกับเครื่องมืออิเล็กทรอนิกส์กำลังสูง เช่น มอเตอร์สว่านไฟฟ้า****

1) high-accuracy voltage detection circuit;
2) terminal of the charger using high voltage device;
3) Built-in three-stage over-current detection circuit (over-current 1, over-current 2, or load short circuit);
4) MOS transistor can control the battery charge and discharge;
5) low standby current consumption.
4S LI-ION BMS ParameterS:
Over Charge Voltage:4.25-4.35v±0.05v
Over Discharge Voltage: 2.3-3.0v±0.05v
charge voltage : 16.8 V
Max working current:10A
Max Peak current:20A
Working Temperature:-40---+50
Storage Temperature:-40-- +80
Small current:6uA
Life cycle:50000hours
Resistance:45mΩ
Short cut Protection: Protectable ,change for repair Size:34*34*3.0mm
Features:

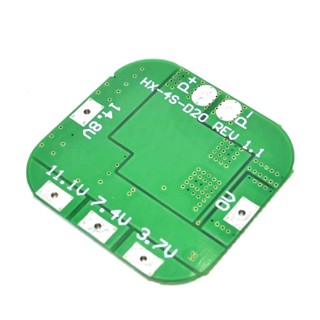

BMS solder instruction:
B+ connected battery positive;
B1 the connect point between battery 1 and battery 2
B2 connect the point between battery2 and battery 3
B3 Connect the point between battery 3 and battery 4
B- connect to battery negative end
P- + connection charge / discharge positive;
P- connection charge / discharge negative
