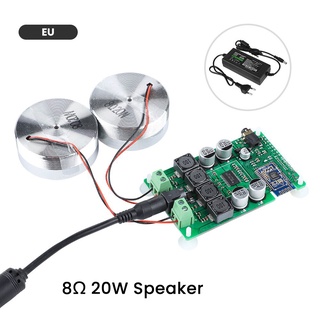

ตอบ: บอร์ดขยายเสียง



1. ขนาดบอร์ดเพาเวอร์แอมป์: 8.5x5.2 ซม

2. ระยะรูคงที่: 7.9x4.6 ซม

3.Bluetooth 5.0, ปุ่มรองรับเพื่อปิด / บูต, รองรับพอร์ตอนุกรมเพื่อเปลี่ยนระดับเสียงและปิด, เปิดเครื่อง, ไม่มีฟังก์ชั่นการโทร, ระดับเสียงเริ่มต้นจะใหญ่ที่สุด

4.Tx, RX, GND: การกำหนดค่าพอร์ตอนุกรม TTL 9600, N, 8, 1

5.Dc24v 4A กำลังขับสูงสุด 2x30W กำลังไฟจะแตกต่างกันไปตามแรงดันไฟฟ้าข้อกำหนดอินเทอร์เฟซไฟ DC 5.5 * 2.5 มม

6. ความต้านทานที่เหมาะสม: 4/6/8 โอห์ม

7. แหล่งจ่ายไฟ DC8-26V พร้อมการป้องกันการเชื่อมต่อย้อนกลับรองรับแหล่งจ่ายไฟอะแดปเตอร์ไฟโน้ตบุ๊ก

8. เครื่องขยายเสียงชิป TPA3118.




B: Power Suply



แรงดันไฟฟ้าอินพุต: AC100-240V 50 / 60HZ
แรงดันขาออก: DC12V 5A
กำลังไฟสูงสุด: 60W
ประสิทธิภาพในการทำงาน: ‡ 88%
ไม่มีการใช้พลังงาน: <0.21W
ระลอกและเสียงรบกวน: ≤200mV
อัตราการปรับโหลด: ± 5%
ขนาดลักษณะ: 125 * 53 * 30 มม
วัสดุเปลือก: PC + ABS
ความยาวสาย: 0.5 ม. + 1 ม
ขั้วพลังงาน: ด้านใน (+) ด้านนอก (-)
รูปแบบปลั๊ก: 5.5 * 2.5 มม. (เส้นผ่านศูนย์กลางภายนอก: 5.5 มม. / เส้นผ่านศูนย์กลางภายใน: 2.5 มม. / เข้ากันได้: 2.1 มม.)


C: ลำโพงสั่นสะเทือน


ลำโพงสั่นสะเทือน 50 มม
ขนาด: เส้นผ่านศูนย์กลาง 50 มม. * สูง 30 มม
กำลังอิมพีแดนซ์: 4Ω 25W
กำลังอิมพีแดนซ์: 8Ω 20W
เคล็ดลับ:
แตรเป็นเอฟเฟกต์ความถี่ทั้งหมดเบสหนักแน่นมากเทียบเท่ากับเอฟเฟกต์เบส 4 นิ้วของลำโพงแบบเดิม ๆ อีกตัวที่มีขนาดของลำโพงแบบดั้งเดิมเบสหนักแน่นพลังมาก
ปลายสายที่มีเครื่องหมายสีแดงสำหรับบวกเชื่อมต่อสายสัญญาณเสียงกับเครื่องขยายเสียงก็โอเค
ขายปลีกหรือขายส่งขึ้นอยู่กับคุณยินดีต้อนรับอีกครั้ง!

D: บอร์ดขยายเสียงดิจิตอล 30W TPA3110 PBTL

Tpa3110 PBTL บอร์ดขยายเสียงดิจิตอล 30W สเตอริโอคลาส D เพาเวอร์แอมป์บอร์ดบลูทู ธ 4.2 บอร์ดเพาเวอร์แอมป์


บอร์ดนี้ใช้วงจรทั่วไป PBTL ของ TPA3110 แหล่งจ่ายไฟเดี่ยวพร้อมการเชื่อมต่อป้องกันการย้อนกลับสามารถใช้อะแดปเตอร์สากลและแหล่งจ่ายไฟแบบสลับได้ ชิ้นส่วนภาชนะที่มีความต้านทานส่วนใหญ่ใช้เทคโนโลยีแพทช์มาตรฐานและงานมีเสถียรภาพ โมดูลรับสัญญาณเสียง Bluetooth ได้รับการออกแบบให้มีอินเทอร์เฟซพิเศษ วงจรควบคุมแรงดันไฟฟ้า 5V ในตัวคุณสามารถ DIY ลำโพงบลูทู ธ กำลังขับคือ 30W X 2 (@ 16V) และสามารถเชื่อมต่อกับลำโพง 8 โอห์มและ 4 โอห์มได้


พารามิเตอร์:


แรงดันไฟฟ้า: 8-25VDC

แหล่งจ่ายไฟ: แนะนำ 2A ขึ้นไป

กำลังขับ: 30W X 2 (16V)
