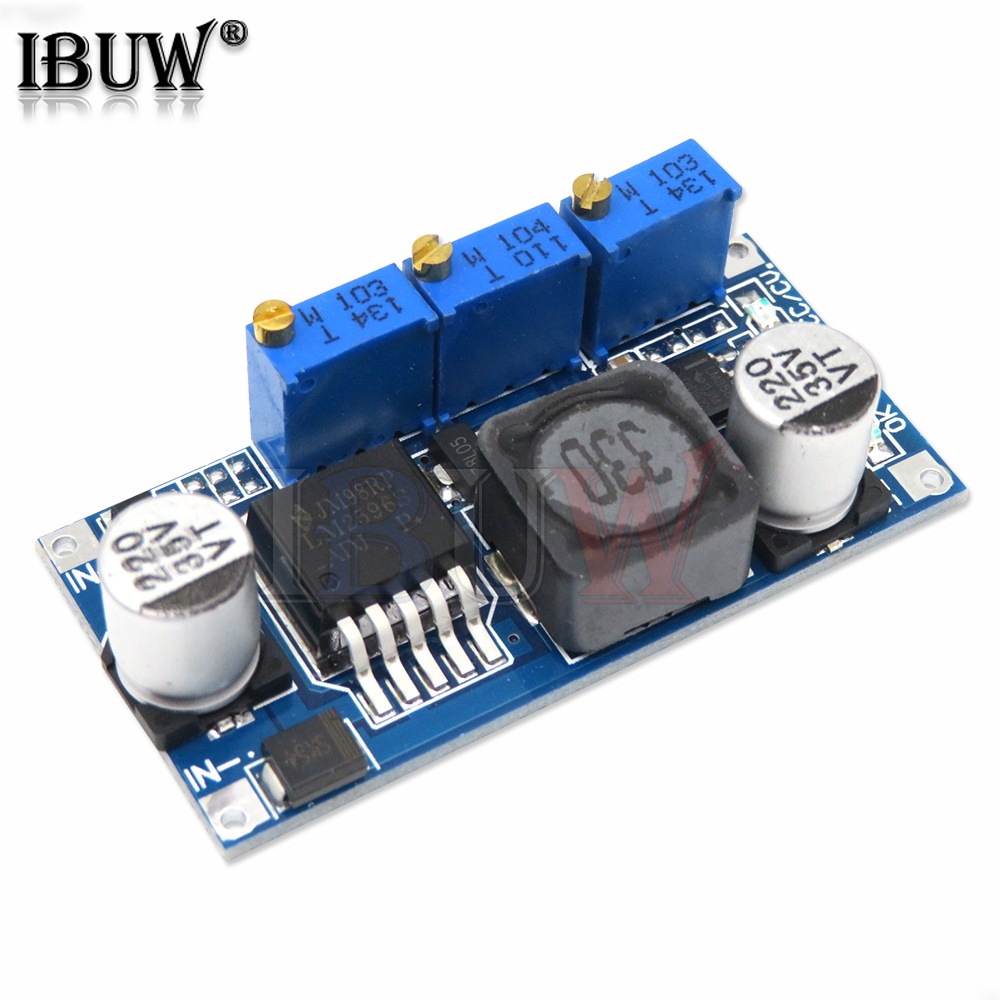

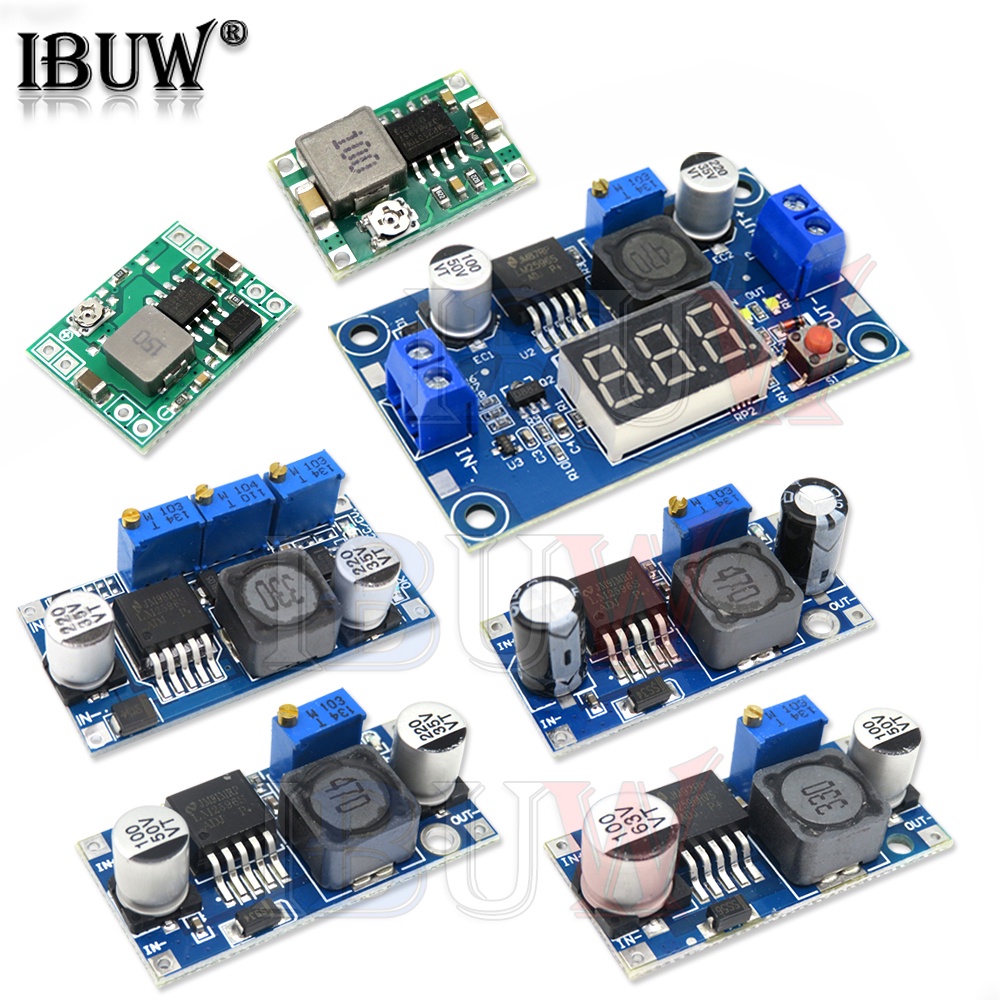

โมดูลแรงดันไฟฟ้าคงที่แบบไม่แยกในปัจจุบันคุณสมบัติ: โมดูลแรงดันไฟฟ้าคงที่แบบไม่แยก

Rectifier แบบไม่ซิงโครนัส: Rectifier แบบไม่ซิงโครนัส

แรงดันไฟฟ้าอินพุต:

แรงดันขาออก 1.25 V - 30V

กระแสไฟขาออก: ปรับได้ถึง 3A

ประสิทธิภาพการแปลง: 92% (สูง)

ความถี่ในการสลับ 150 KHZ

แบนด์วิดท์: 50 mv (สูงสุด) ความกว้างแบนด์วิดท์: 50 mv (สูงสุด)

อัตราการปรับโหลด: บวกหรือลบ 0.5%

อัตราการปรับแรงดันไฟฟ้า: บวกหรือลบ 2.5%

อุณหภูมิในการทำงาน: -40° ถึง +85°

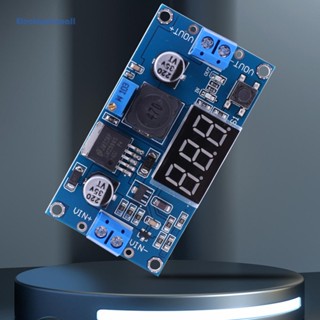

จอแสดงผล: Lm2596 จอแสดงผล:

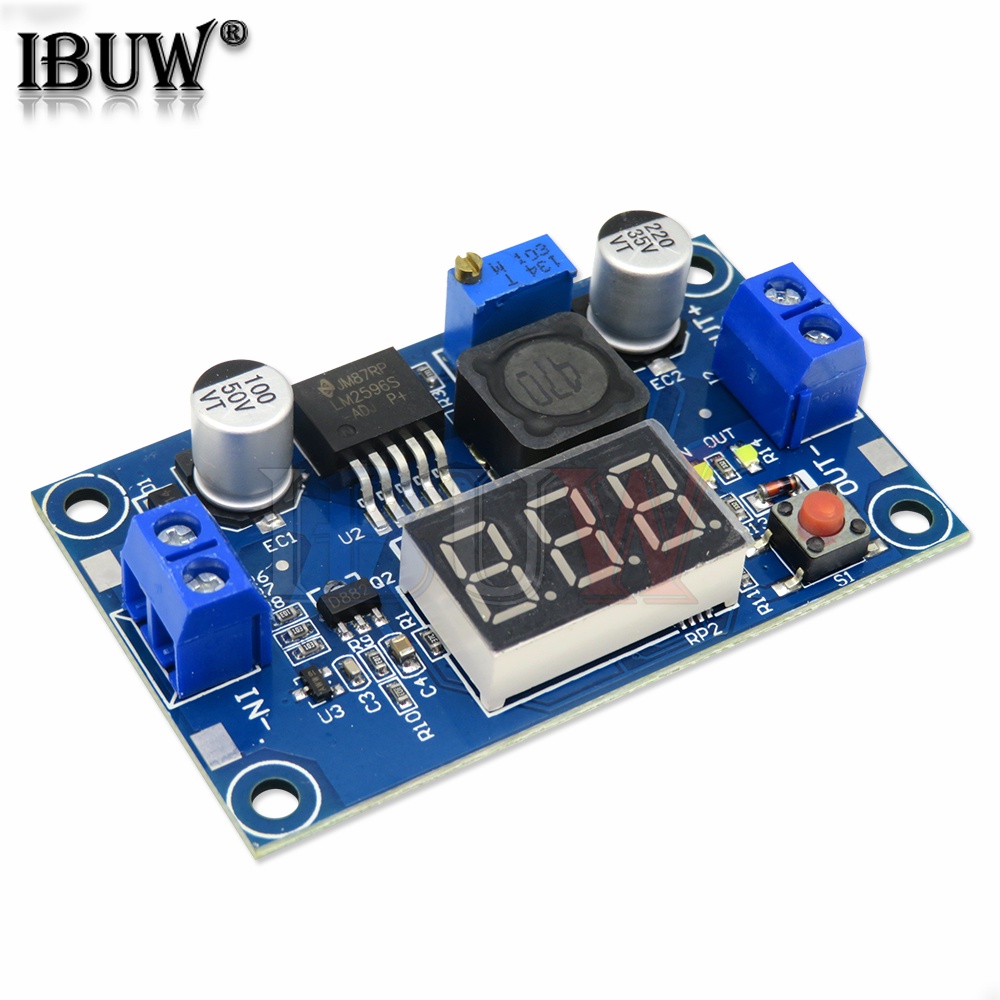

โมดูลโมดูลนี้: LM2596 Step-Down Converter+โวลต์มิเตอร์

ขนาดการตัด: 66 มม. x 35 มม

แรงดันไฟฟ้าอินพุต: DC 4.0~40V

แรงดันขาออก: 1.25 V ~ 37V (ปรับต่อเนื่อง, แรงดันไฟฟ้าขาเข้าต้องสูงกว่าแรงดันขาออก 1V)

กระแสไฟขาออกปกติและเสถียร), 3A สูงสุด

ความถี่กระเพื่อม: ประมาณ 150Khz

จุดสูงสุดของกระเพื่อม: ประมาณ 100mV

การแสดงผลสี: แดง

ข้อผิดพลาดของโวลต์มิเตอร์: ± 0.1 V

ช่วงการวัด: 4~40V (สำหรับการวัดที่ถูกต้องโปรดตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าอินพุตมากกว่า 4V)

อินพุตใน +: อินพุตบวก

อินพุตเชิงลบ

เอาต์พุต: ออก +: เอาท์พุทบวก

เอาต์พุตเชิงลบ -: เอาท์พุตเชิงลบ

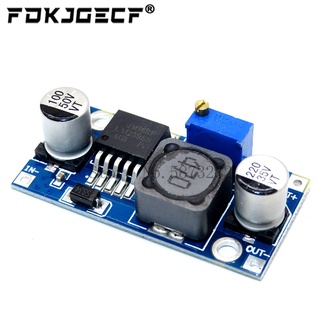

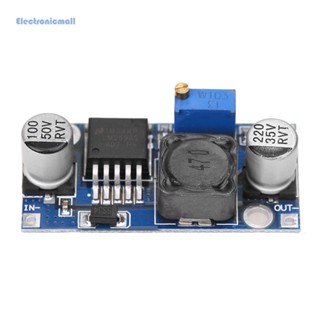

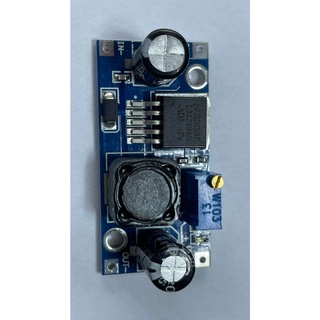

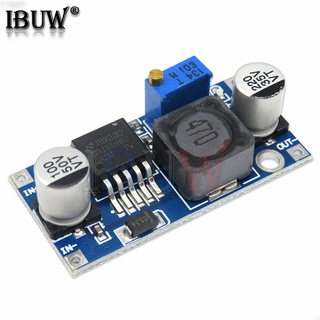

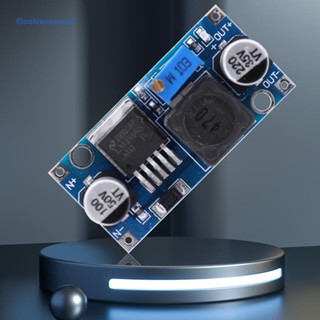

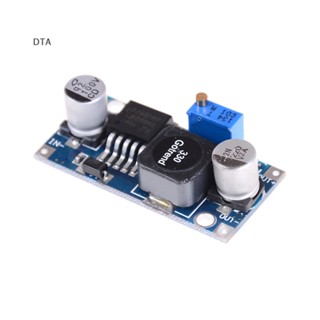

Dip: Lm2596 DIP:

ชื่อรุ่น / ชื่อ: LM2596S DC - โมดูล DCBuck

แรงดันไฟฟ้าอินพุต: 3.2 V ~ 40V

แรงดันขาออก: 1.25 V ~ 35V

กระแสไฟขาออก: 3A (สูงสุด)

ประสิทธิภาพการแปลง: 92% (สูง)

เอาต์พุตกระเพื่อม: <30mV

สวิตช์ความถี่: 65KHz

อุณหภูมิในการทำงาน: - สี่สิบห้า ~+ 85

14 มม. * 43 มม. * 14 มม. (L * W * H)

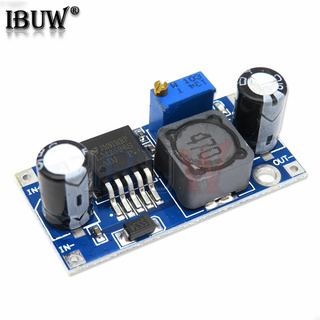

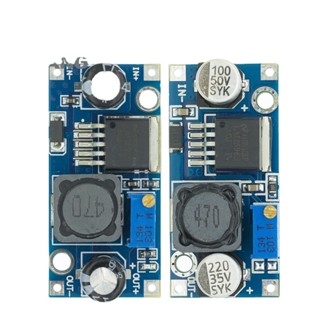

แพทช์: Lm2596 Patch:

ชื่อ: LM2596 DC - DC Step Down Module ชื่อ: LM2596 DC - DC Step Down Module

แรงดันไฟฟ้าอินพุต: 4V ~ 35V

แรงดันขาออก: 1.23 V ~ 30V

กระแสไฟขาออก: 3A (สูงสุด)

ประสิทธิภาพการแปลง: 92% (สูงสุด)

เอาต์พุตกระเพื่อม: <30mV

ความถี่ในการสลับ: 150KHz

อุณหภูมิในการทำงาน: - สี่สิบห้า ~+ 85

14 มม. * 43 มม. * 14 มม. (L * W * H)

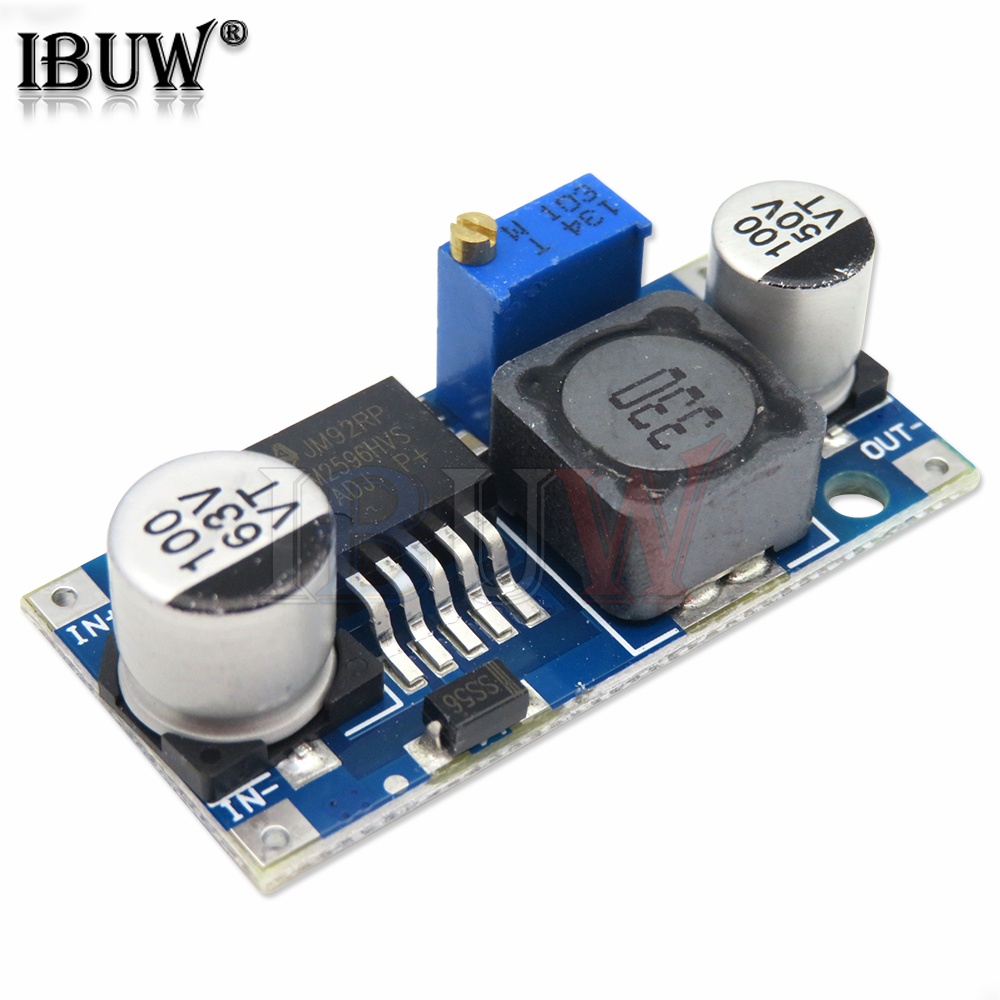

Lm2596hvs: Lm2596hvs:

โมดูลดาวน์ขั้นตอนที่สองของ DC ชื่อรุ่น / ชื่อ: LM2596HVS DC - DC Step

แรงดันไฟฟ้าอินพุต: 4.5 V ~ 53V

แรงดันขาออก: 3V ~ 40V

กระแสไฟขาออก: 3A (สูงสุด)

ประสิทธิภาพการแปลง: 92% (สูง)

เอาต์พุตกระเพื่อม: <30mV

ความถี่ในการสลับ: 150KHz

อุณหภูมิในการทำงาน: -45° ~ +85°

14 มม. * 43 มม. * 14 มม. (L * W * H)

Mp1584en

แอปพลิเคชันแอปพลิเคชัน

Diy Power Bank, แหล่งจ่ายไฟของจอภาพ, รถยนต์ไฟฟ้า, แหล่งจ่ายไฟกล้อง, แหล่งจ่ายไฟรถยนต์, แหล่งจ่ายไฟอุปกรณ์สื่อสาร, การใช้งานขนาดและน้ำหนักต่างๆตามความต้องการสูง (เช่นรุ่นการบิน ฯลฯ)

ชื่อรุ่น: Ultra-Small DC - DC Step-Down Module

2.แรงดันไฟฟ้าอินพุต: 4.5-28V

แรงดันขาออก: 0.8-20V

กระแสไฟขาออก: กระแสไฟ 3A (สูงสุด)

5.ความถี่ในการสลับ: 1.5 MHz (ขึ้นอยู่กับ), 1MHz ทั่วไป

6.เอาต์พุตกระเพื่อม: <30mV

7. ประสิทธิภาพ: 96% (สูงสุด)

8.อุณหภูมิในการทำงาน: -40 องศาเซลเซียสถึง +85 องศาเซลเซียส

9. 17 มม. * 4 มม. ขนาด: 22 มม. * 17 มม. * 4 มม

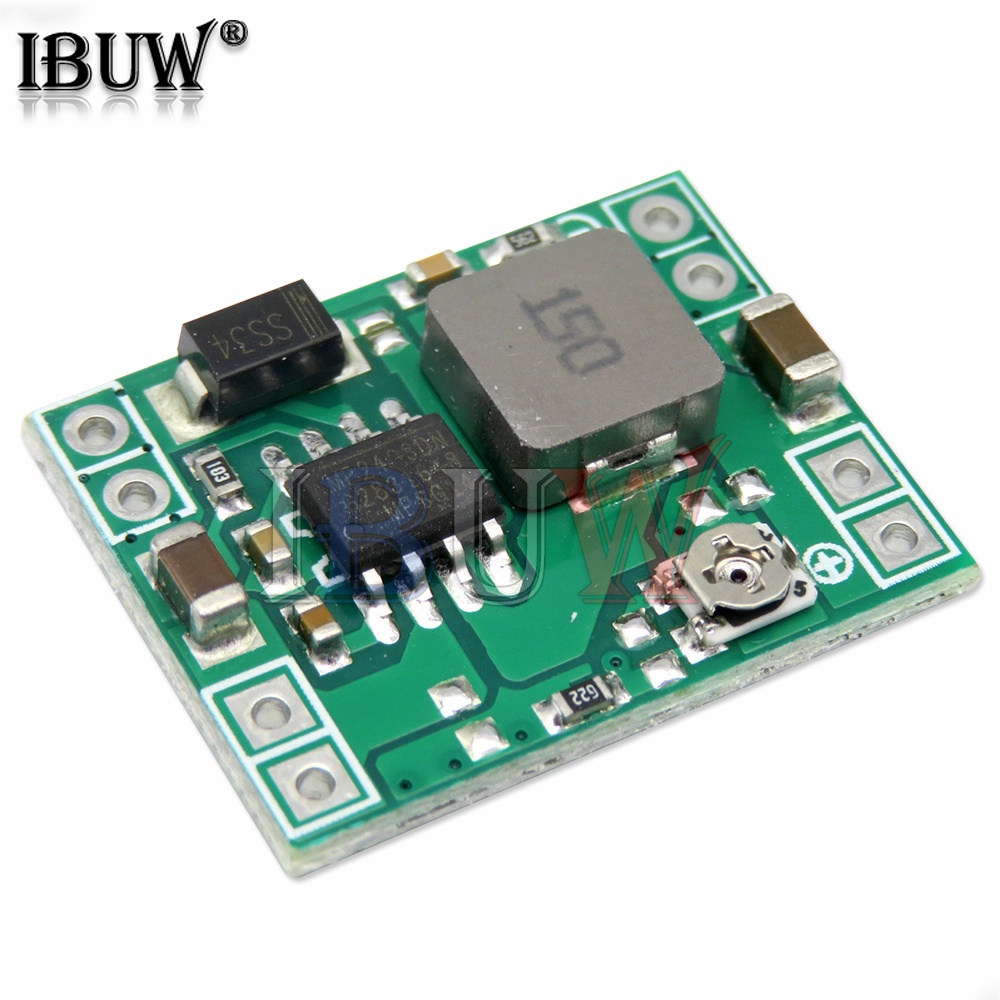

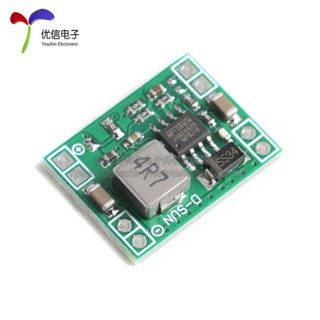

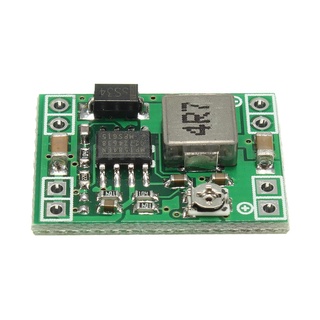

Mini360 ขนาดเล็ก

รายละเอียดสินค้า:

ใหม่เอี่ยมและคุณภาพสูง 100% แบรนด์ใหม่ 100% และมีคุณภาพสูง

โมดูลโมดูลขั้นตอนลงแบบไม่แยก (ด้านหลัง) คุณสมบัติ: โมดูลแบบขั้นตอนลงแบบไม่แยก

Rectifier: Rectifier พร้อมกัน: Rectifier พร้อมกัน

แรงดันไฟฟ้าอินพุต: DC 4.75 V - 23V

แรงดันขาออก: DC 1.0 V - 17V (ปรับได้, เอาต์พุต <อินพุต)

กระแสไฟขาออก: กระแสไฟ 1.8 A (3A MAX, ไม่สามารถขยายได้)

ประสิทธิภาพการแปลง: 96% (สูง)

สวิตช์ความถี่: 340KHz

เอาต์พุตกระเพื่อม: 30mV (ไม่มีโหลด)

อัตราการปรับโหลด: ± 0.5%

การควบคุมแรงดันไฟฟ้า: ± 2.5%

อุณหภูมิในการทำงาน: อุตสาหกรรม (-40 ~+ 85)

การป้องกันไฟฟ้าลัดวงจร: ไม่มี (โปรดอย่าลัดวงจร)

การป้องกันการเชื่อมต่อย้อนกลับของอินพุต: ไม่ใช่ (ไม่ใช่การเชื่อมต่อย้อนกลับ)

22 มม. * 17 มม. * 4 มม. (L * W * H) /0.87 * 0.67 * 0.16 เกี่ยวกับบอร์ด Super mini
