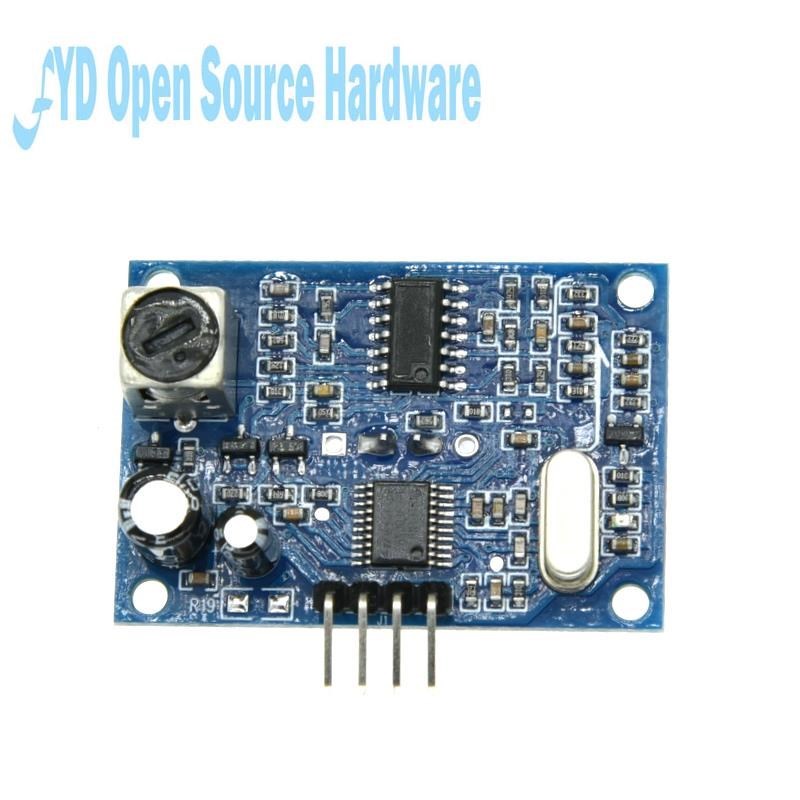

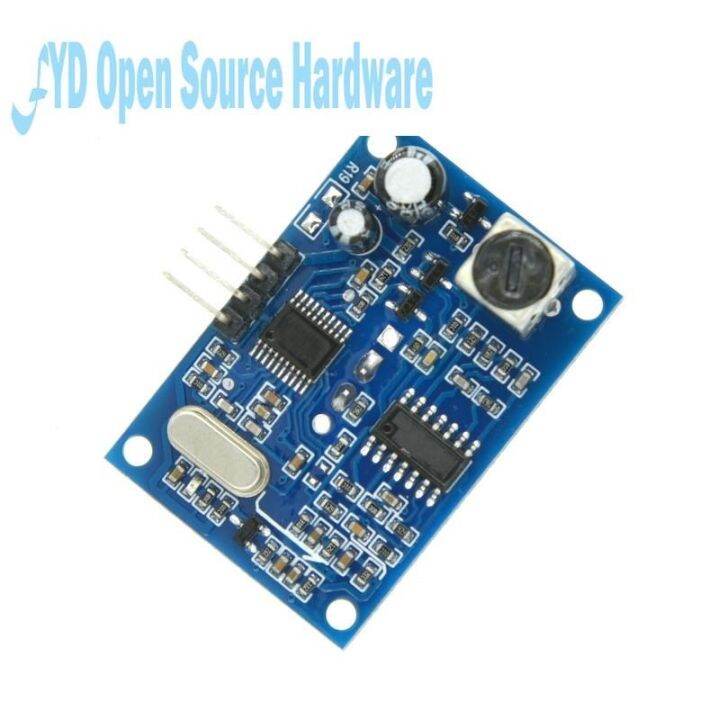

คุณสมบัติทางไฟฟ้า
1.พารามิเตอร์ทางไฟฟ้า:JSN-SR04T
2.แรงดันไฟฟ้าที่ใช้งาน:: DC 5V
3.กระแสไฟนิ่ง:: 5mA
4.การทำงานปัจจุบันทั้งหมด:30mA
5.ความถี่การปล่อยเสียง:: 40กิโลเฮิร์ตซ์
6.ระยะทางที่ไกลที่สุด:: 4.5เมตรค่ะ
7.คนตาบอด: 25ซม. ค่ะ

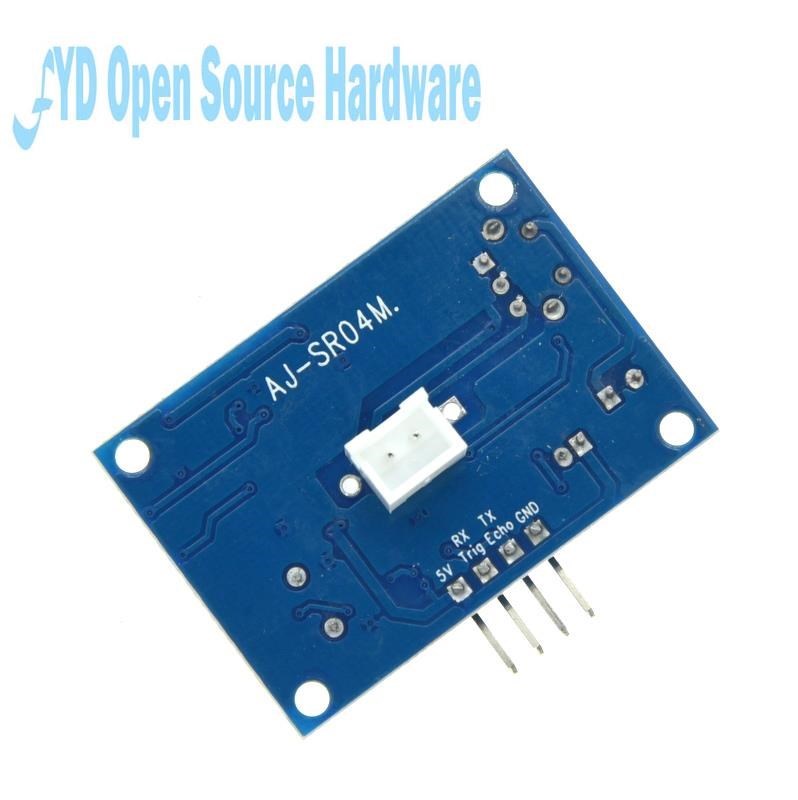

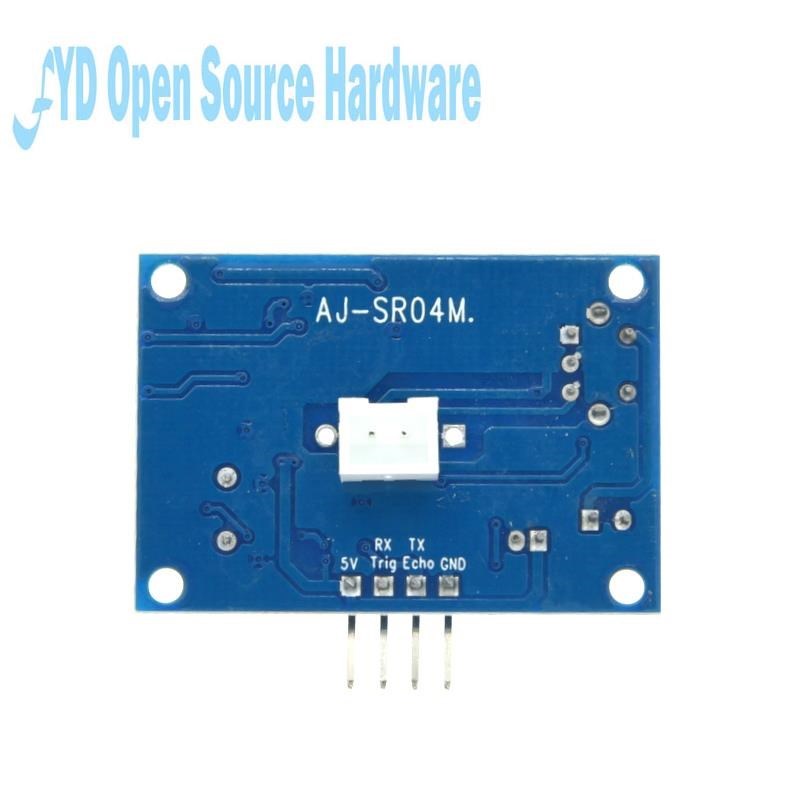

8.การเดินสายไฟ:5V (แหล่งจ่ายไฟบวก)
Trig (ด้านควบคุม) RX
Echo (เครื่องรับ) TX
GND (เชิงลบ)
9.ความละเอียด:: ประมาณ0.5ซม. ค่ะ
10.มุม:น้อยกว่า50องศา
11.อุณหภูมิในการทำงาน:-10 ~ 70 Celsuis
12.อุณหภูมิในการจัดเก็บ:-20 ~ 80องศาเซลเซียส
คุณลักษณะของผลิตภัณฑ์
1.ขนาดเล็กใช้งานง่าย
2.แรงดันไฟฟ้าต่ำใช้พลังงานต่ำ
3.ความแม่นยำสูง
4.ป้องกันการรบกวนที่แข็งแกร่ง

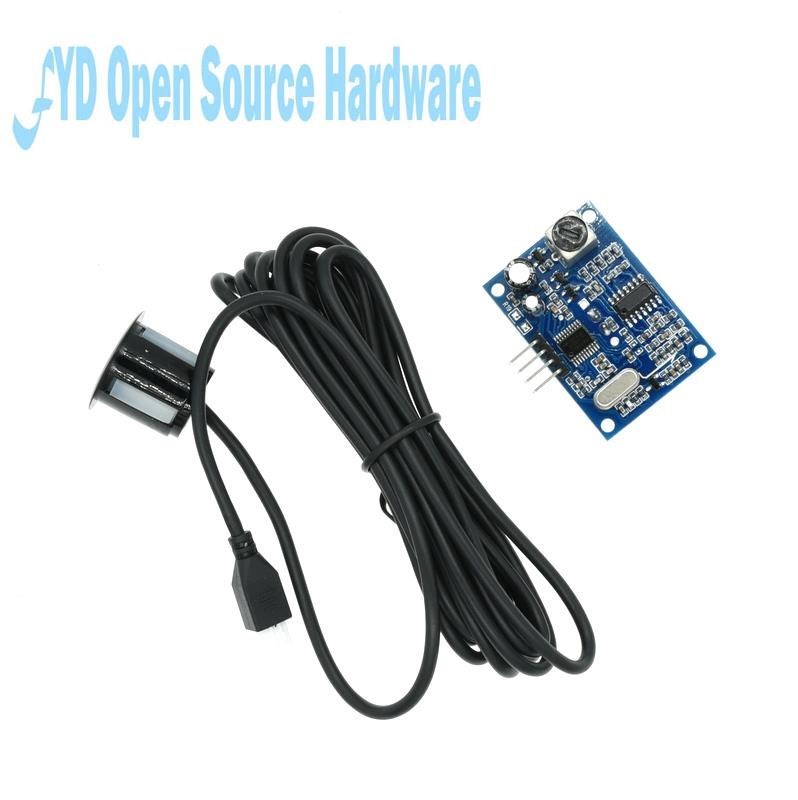

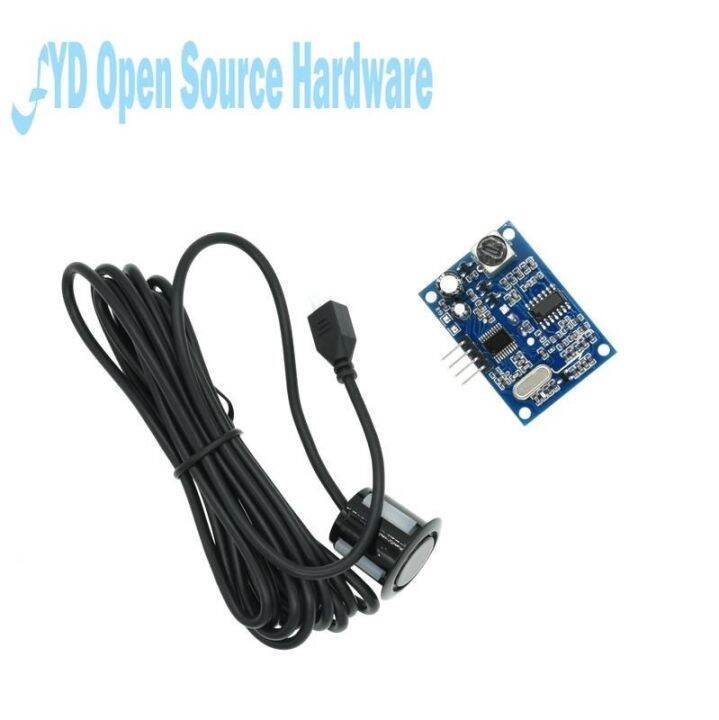

5.รวมกับลวดปิดกันน้ำสอบสวนเหมาะสำหรับเปียกรุนแรงวัดโอกาส
แอพลิเคชัน
1.ระยะทางแนวนอน;
2.การหลีกเลี่ยงอุปสรรคการควบคุมอัตโนมัติ
3.วัตถุเข้าใกล้มีการรับรู้
4.การควบคุมการจราจร
5.ความปลอดภัยการควบคุมอุตสาหกรรม
6.ปัญญาประดิษฐ์และการวิจัย
หลักการทำงานขั้นพื้นฐาน
1.ใช้ตำแหน่งทริกเกอร์ IO Port TRIG ไปยังสัญญาณระดับสูงอย่างน้อย10us;
2.โมดูลส่ง8 40KHz Fang Bo โดยอัตโนมัติตรวจจับว่าสัญญาณกลับหรือไม่
3.สัญญาณกลับระดับสูงจะถูกส่งออกผ่าน ECHO พอร์ต IO ระยะเวลาของระดับสูงคืออัลตราโซนิกจากการเปิดตัวเพื่อกลับระยะการทดสอบ = (เวลาระดับสูง * ความเร็วของเสียง (340เมตร/วินาที)) /2;
4.โมดูลนี้ใช้วิธีง่ายๆพอร์ตควบคุมที่มี10US สูงกว่าระดับสูงสามารถรอเอาต์พุตระดับสูงที่พอร์ตรับเอาต์พุตสามารถขับเคลื่อนตัวจับเวลาเมื่อพอร์ตนี้ต่ำสามารถอ่านค่าตัวจับเวลาได้คราวนี้สำหรับตำแหน่งของเวลาสามารถคำนวณระยะทางได้ดังนั้นการทดสอบวงจรอย่างต่อเนื่องที่สามารถบรรลุการวัดค่าของศัพท์มือถือของคุณ
