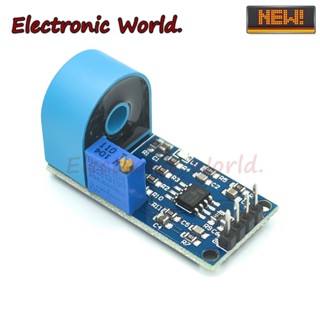

เซ็นเซอร์กระแสไฟฟ้า AC 5V โมดูลรีเลย์ความแม่นยำสูงในปัจจุบันหม้อแปลง ZMCT103C 5A คณะกรรมการตรวจจับโมดูลเซ็นเซอร์

ข้อมูลสินค้า

ราคา

326.00 303.18 บาท

แบรนด์

No Brand

ร้านค้า

ykuoe80

Module

แพคเกจ: TQFP
จำนวนรุ่น: ZMCT103C
อุณหภูมิในการทำงาน: ปกติ
กำลังกระจาย: ต่ำ
แรงดันไฟฟ้า:-
ใบสมัคร: คอมพิวเตอร์
สภาพ: ใหม่
ประเภท: ตัวควบคุมแรงดันไฟฟ้า
ต้นกำเนิด: จีนแผ่นดินใหญ่
IsCustomized: ใช่

โมดูลเซ็นเซอร์5A AC

โมดูลเซ็นเซอร์ป้องกันกระแสเกิน5A ใช้หม้อแปลงปัจจุบันเพื่อรวบรวมสัญญาณ AC เพื่อให้เกิดเอาต์พุตสัญญาณรีเลย์หลังจากกระแสเกินในช่วง0-5A รีเลย์กระแสเกินดึงเข้าและรีเลย์กระแสเกินผู้ใช้สามารถใช้ COM, NC,และไม่มีพอร์ตของรีเลย์เพื่อควบคุมการเชื่อมต่อและตัดการเชื่อมต่อของวงจรภายนอกเพื่อให้เกิดการป้องกันกระแสเกิน

ตัววัดพารามิเตอร์

แรงดันใช้งาน: DC5V;

ปัจจุบันทำงาน:<20MA;

ช่วงความถี่ในการทำงาน: 20Hz ~ 400Hz

โหมดเอาต์พุต: สลับสัญญาณเอาต์พุต;

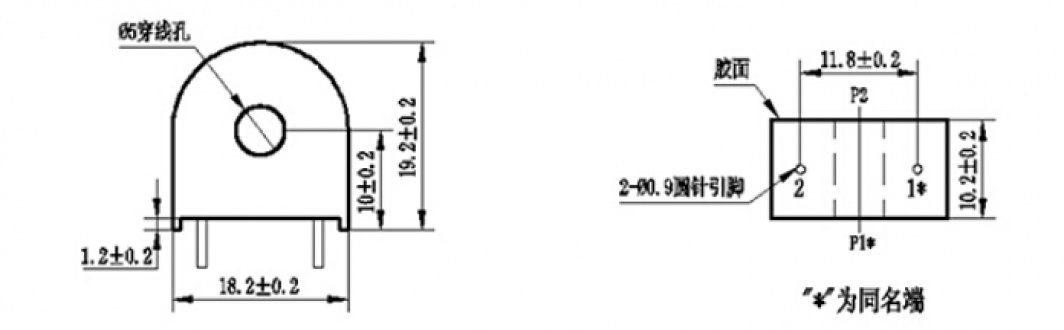

เส้นผ่านศูนย์กลางลวดตรวจจับสูงสุด: 5.2Mm

รูยึด: เส้นผ่านศูนย์กลางรู3มม. ระยะรู52.5มม

สภาพแวดล้อมการทำงาน: -40 ~ 85องศา,0-95% RH

ช่วงการตรวจจับปัจจุบัน AC 0.3-5A

VCC: แรงดันไฟฟ้าทำงานบวก

GND: แรงดันไฟฟ้าทำงานเชิงลบ;

เปิด: ปกติเปิดไม่มีและ COM จะถูกตัดการเชื่อมต่อก่อนที่จะดึงรีเลย์และลัดวงจรหลังจากดึงเข้า;

COM: เทอร์มินัลสาธารณะ,อินเทอร์เฟซทั่วไปของรีเลย์;

NC: ปกติปิด End,NC และ COM จะสั้นก่อนรีเลย์ดึงเข้าและตัดการเชื่อมต่อหลังจากดึง

จุดป้องกันกระแสเกินถูกตั้งค่าโดยการปรับโพเทนชิออมิเตอร์ซึ่งการปรับตามเข็มนาฬิกาจะช่วยลดกระแสการตรวจจับวิธีการดังต่อไปนี้:

ผ่านสายภายใต้การทดสอบผ่านหม้อแปลงปัจจุบันเชื่อมต่อ VCC และ GND เพื่อ DC1แหล่งจ่ายไฟ2V; ปรับโพเทนชิออมิเตอร์,เมื่อได้ยินเสียงของรีเลย์ดึงเข้า (ใช้มัลติมิเตอร์เพื่อวัดว่า COM และไม่มีการเชื่อมต่อหรือไม่ถ้าเชื่อมต่อรีเลย์ถูกดึงเข้า) จากนั้นลดหรือตัดกระแสที่ไหลผ่านตัวนำภายใต้การทดสอบหากรีเลย์ถูกปล่อยออกมาในเวลานี้หมายความว่าพบจุดป้องกันกระแสเกินแล้ว

หากรีเลย์ไม่ถูกปล่อยออกมาเมื่อกระแสไหลผ่านตัวนำภายใต้การทดสอบลดลงหรือตัดออกหมายความว่าต้องปรับโพเทนชิออมิเตอร์เพื่อหาจุดป้องกันกระแสเกิน
