1.สินค้ามีขนาดกะทัดรัดพกพาสะดวก
2.โมดูลสามารถเจาะเปลือกที่ไม่ใช่โลหะได้โดยไม่ต้องใช้ช่องเปิด
3.ใช้เพื่อตรวจสอบการมีอยู่ของร่างกายมนุษย์โดยการตรวจจับการสะสมของการเคลื่อนไหวของแอมพลิจูดเล็กๆเช่นการหายใจของมนุษย์
4.เมื่อเทียบกับเรดาร์ตรวจจับมือถือแบบดั้งเดิมมีความแม่นยำสูงกว่าและมีโอกาสน้อยที่จะพลาดการเตือนภัย
5.ระยะการตรวจจับที่ไกลที่สุดสามารถเข้าถึง8เมตร

รายละเอียดสินค้า

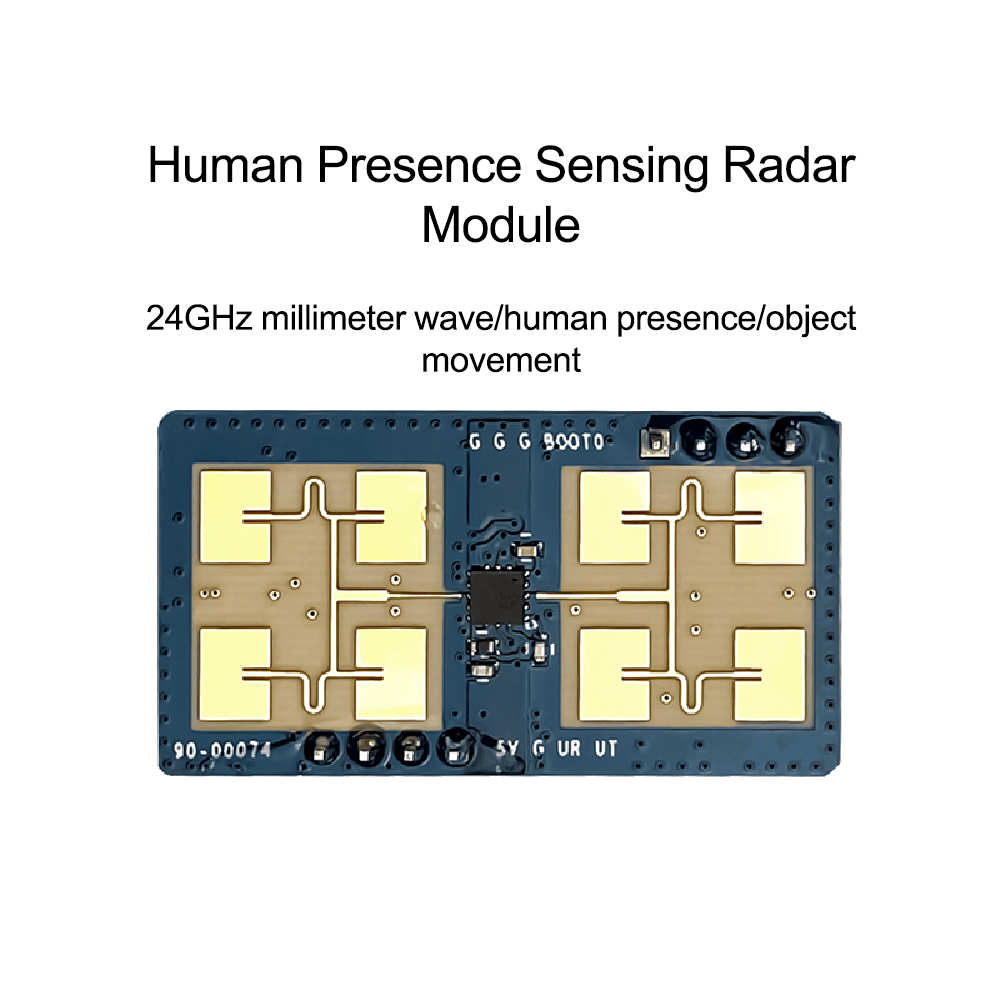

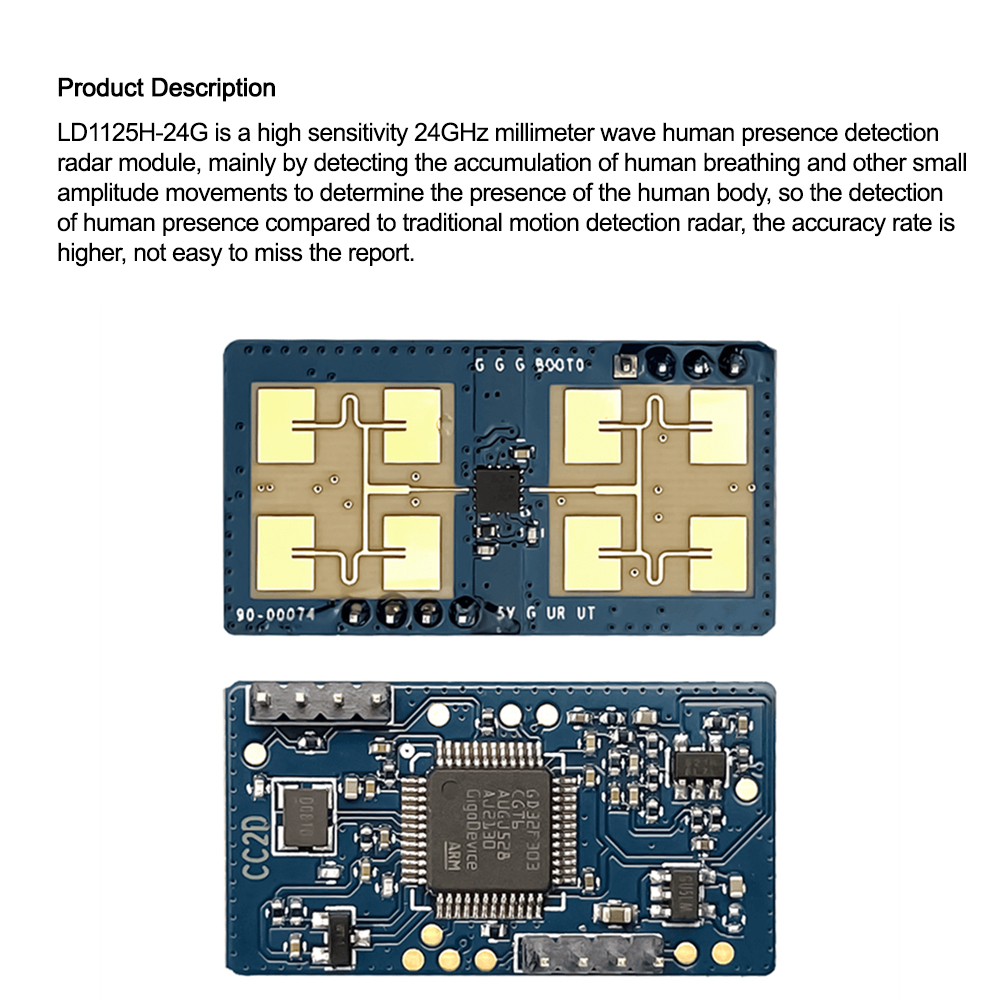

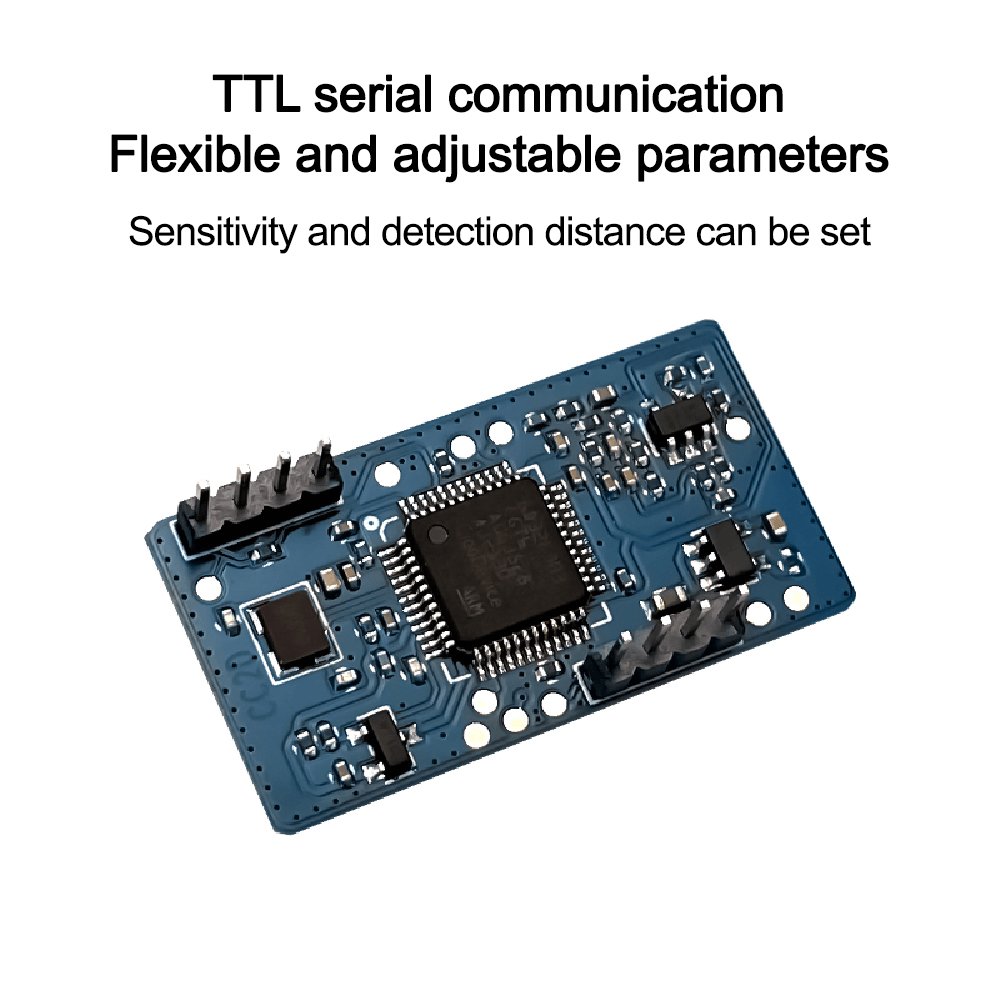

HLK-LD1125H-24G เป็นโมดูลเรดาร์ตรวจจับการปรากฏตัวของมนุษย์ขนาด24GHz มิลลิเมตรที่มีความไวสูงซึ่งแตกต่างจากเรดาร์แบบดั้งเดิมซึ่งตรวจจับการเคลื่อนไหวขนาดใหญ่หรือขนาดเล็กของร่างกายมนุษย์เพื่อตรวจสอบการปรากฏตัวของร่างกายมนุษย์คุณสมบัติหลักของโมดูลนี้คือการตรวจจับการเคลื่อนไหวเล็กๆเช่นการหายใจของมนุษย์ที่สะสมเพื่อกำหนดการปรากฏตัวของร่างกายมนุษย์ดังนั้นเมื่อเทียบกับเรดาร์ตรวจจับการเคลื่อนไหวแบบดั้งเดิมความแม่นยำในการตรวจจับการปรากฏตัวของมนุษย์จะสูงขึ้นไม่มองข้ามง่าย

พารามิเตอร์:
ความถี่: 23.5G-24.5GHz
วิธีการมอดูเลต: FMCW

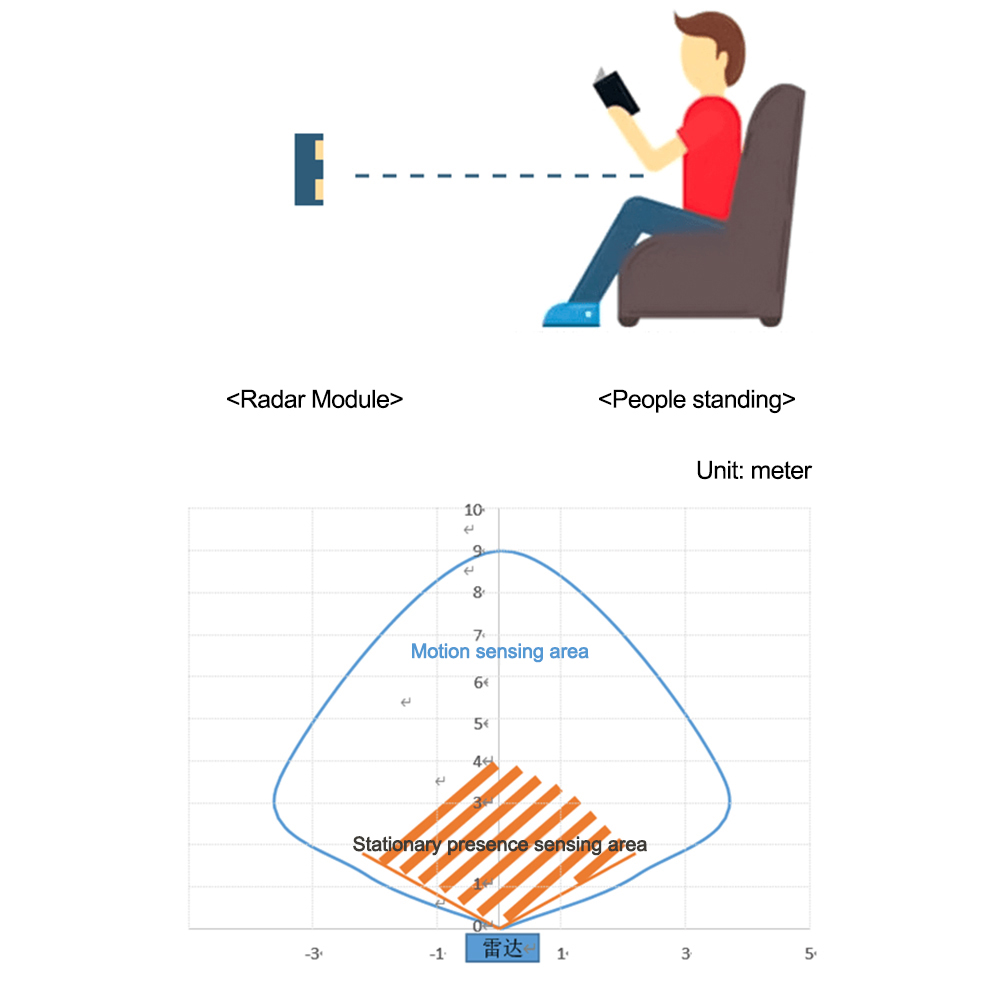

ระยะตรวจจับ: นั่งนิ่ง4เมตรออกกำลังกาย8เมตร

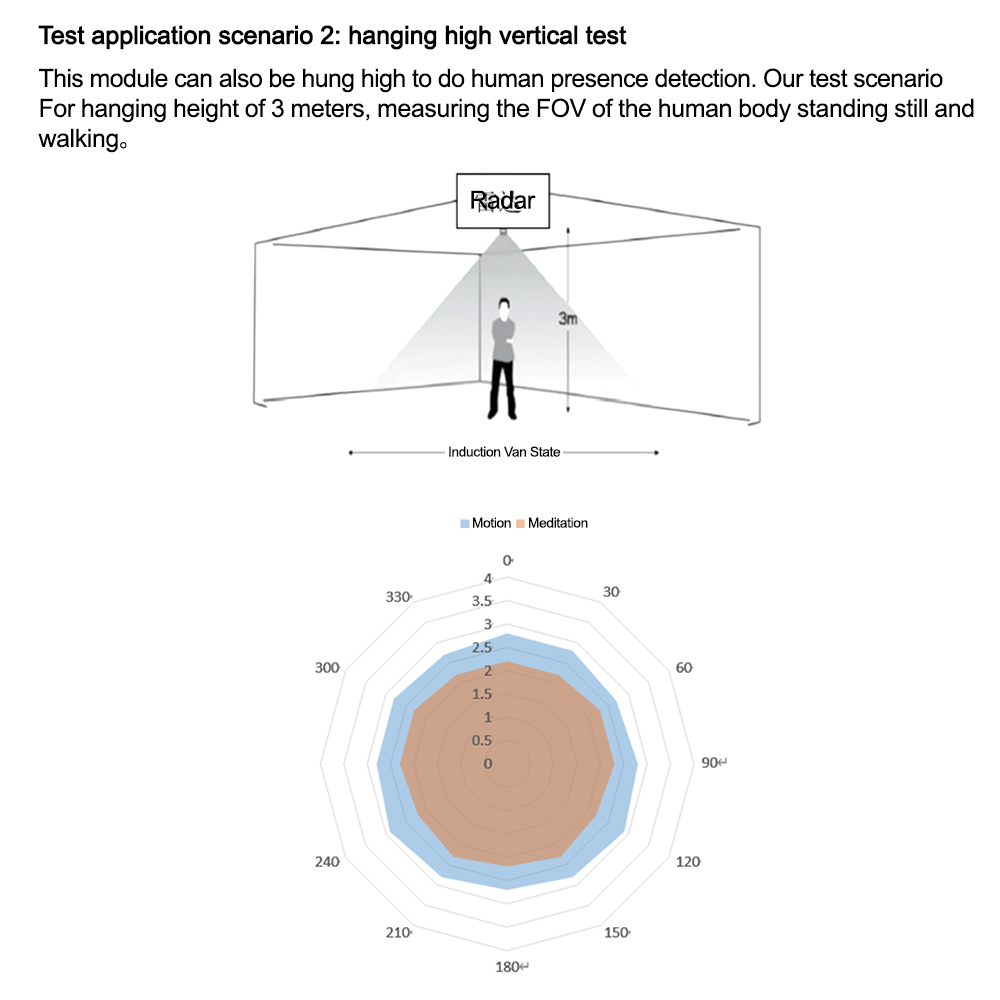

ขอบเขต: ความสูงแขวน3เมตรรัศมีครอบคลุมของการตรวจจับร่างกายมนุษย์แบบคงที่> 2M
แหล่งจ่ายไฟ: 3.3-5V

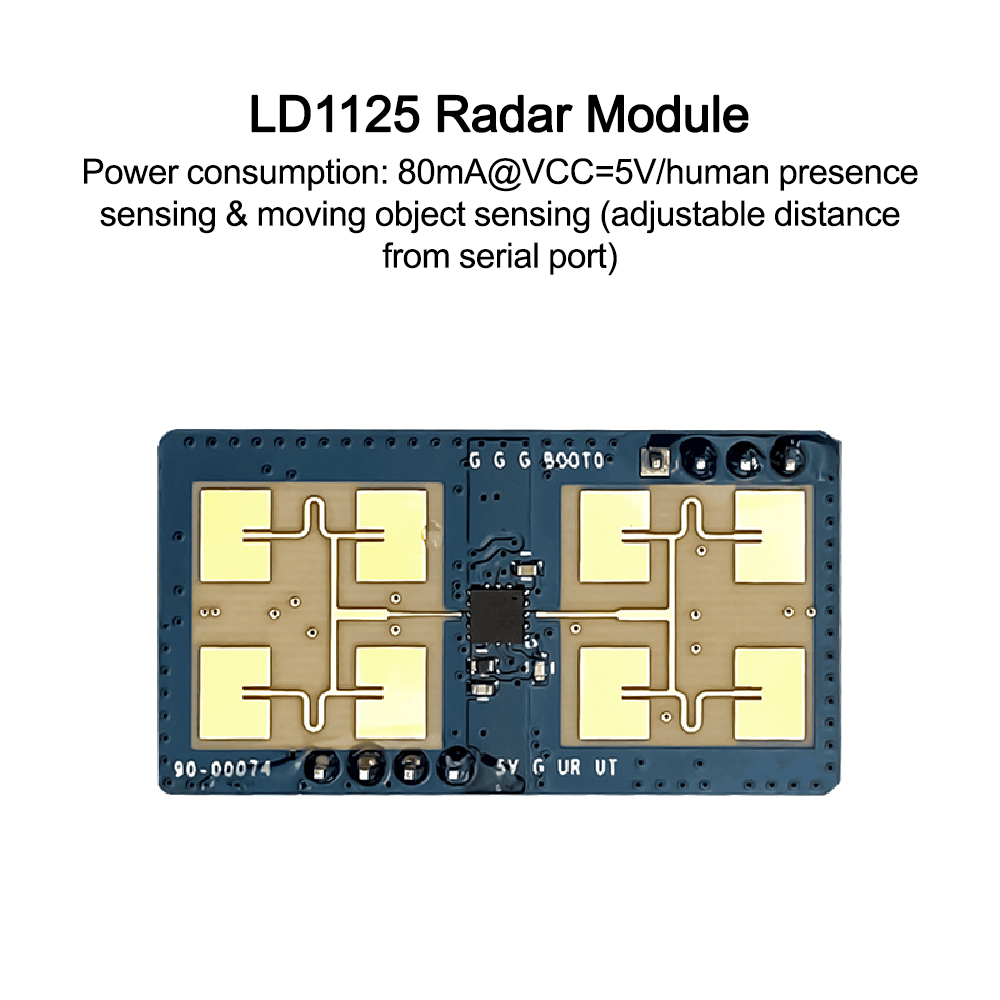

ปัจจุบัน: 80mA

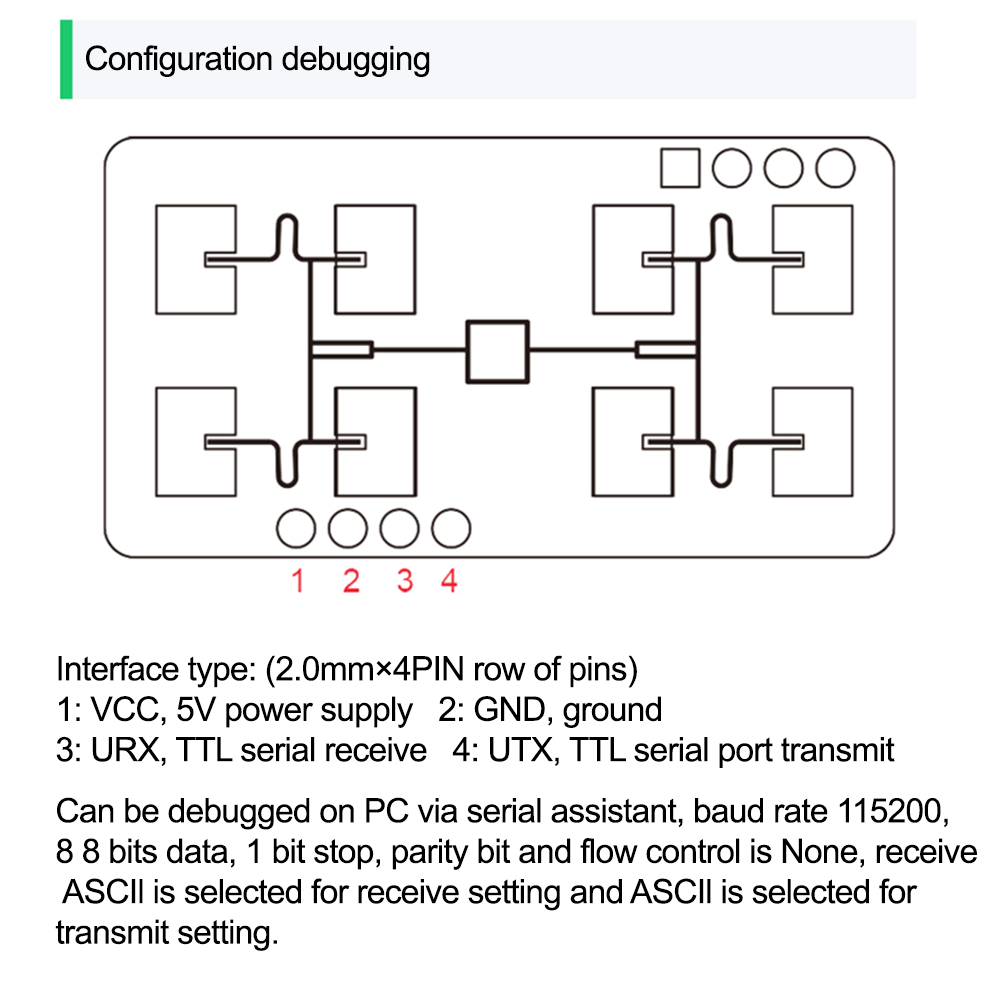

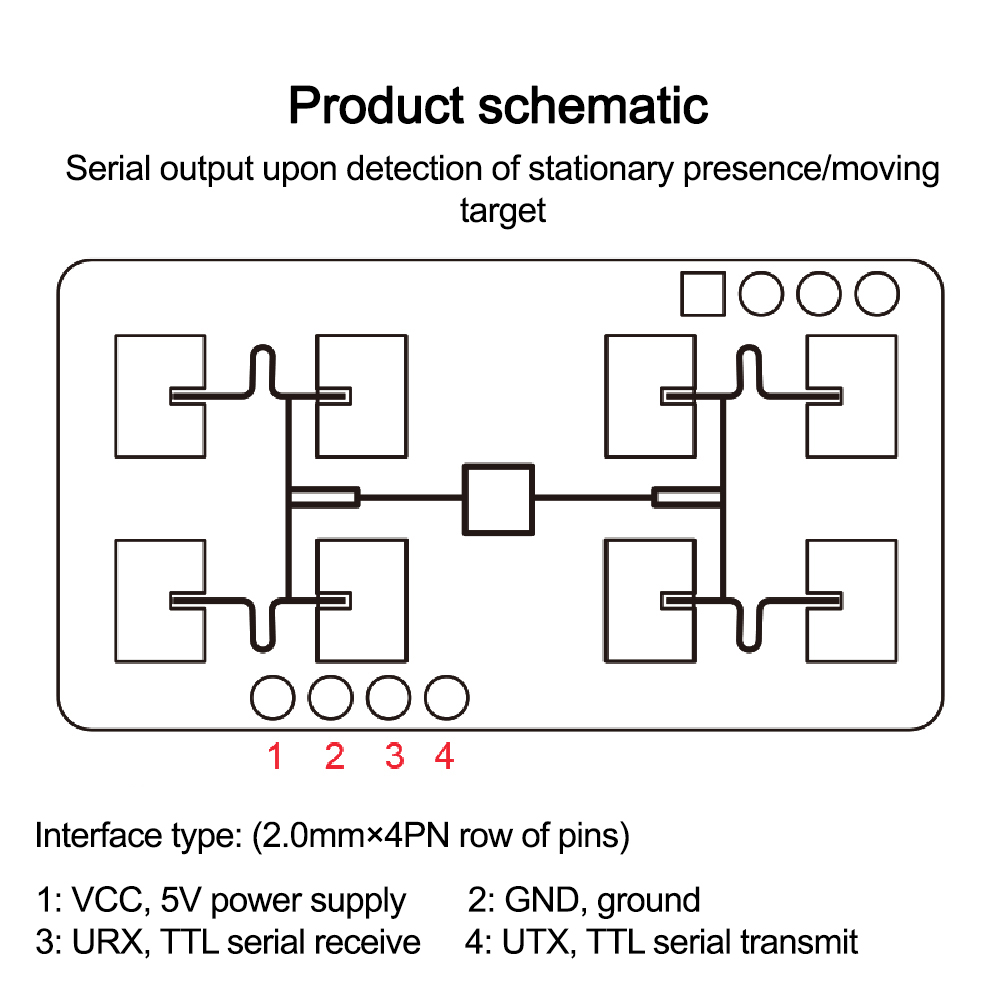

ระดับพอร์ตอนุกรมเอาต์พุต: 3.3V
วงจรการตรวจจับ: ปรับได้
เสาอากาศมุมพลังงานครึ่ง: /-22 * (แนวนอน/แนวตั้ง)

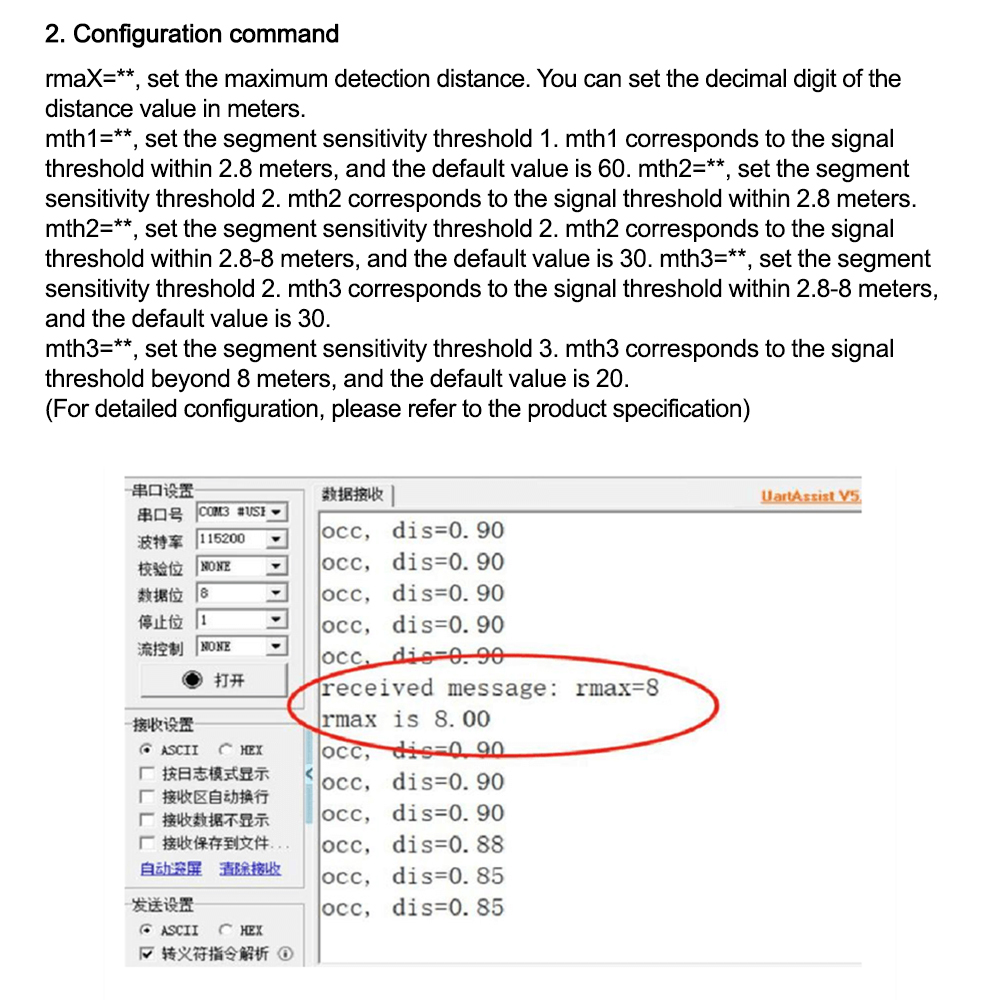

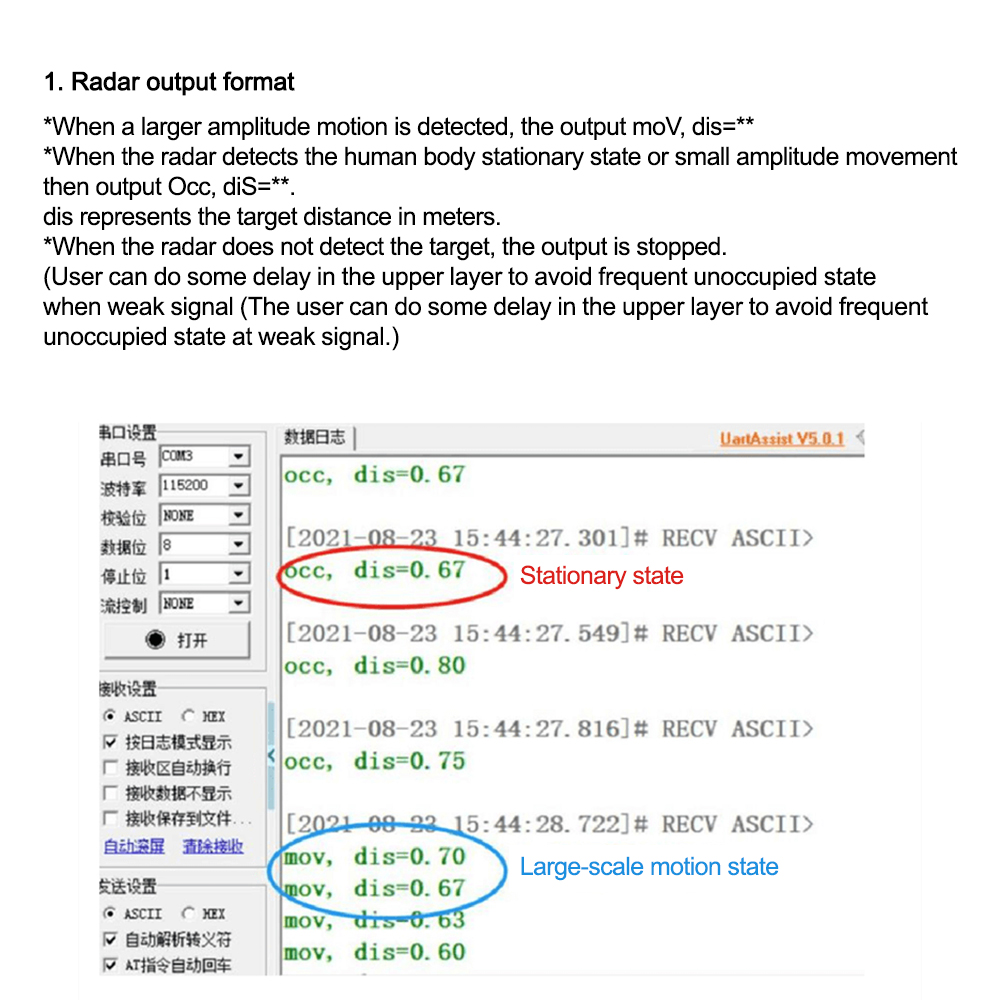

รูปแบบข้อมูล: เอาต์พุต ASCII พอร์ตอนุกรม

ดูแลการดูแล
1.เมื่อเรดาร์ทำงานไม่ควรมีโลหะหรือสื่อส่งสัญญาณคลื่นแม่เหล็กไฟฟ้าขัดขวางอื่นๆที่ปิดกั้นเสาอากาศด้านหน้า •
2.ค่ะวัสดุเปลือกที่แตกต่างกันและระยะห่างระหว่างโมดูลกับพื้นผิวด้านในของเปลือกอาจส่งผลให้พลังงานสเปกตรัมและการตั้งค่าพารามิเตอร์ที่ส่งคืนต่างกันซึ่งจำเป็นต้องปรับอย่างละเอียดตามเงื่อนไขจริงโดยทั่วไปแนะนำว่าโมดูลอยู่ห่างจากปลอก5-6มม. ซึ่งสามารถปรับได้ตามการวัดจริง •
3.เราขอแนะนำให้ผู้ใช้ทดสอบครั้งแรกตามการตั้งค่าเริ่มต้นของโมดูลหากผลกระทบไม่เป็นไปตามที่คาดไว้ส่วนประกอบโครงสร้างเปลือกสามารถส่งไปยังโรงงานเดิมซึ่งจะทำการทดสอบและปรับการตั้งค่าอ้างอิง •
4.โมดูลใช้สำหรับตรวจจับการเคลื่อนไหวและการปรากฏตัวของมนุษย์ดังนั้นค่าระยะทางที่ให้มาจึงไม่ใช่การวัดระยะทางที่ถูกต้องซึ่งระบุระยะทางโดยประมาณของเป้าหมายเท่านั้น •
5.ถ้าคนที่ทดสอบนั่งอยู่กับกลับไปที่เรดาร์ผลการตรวจจับจะลดลงเพราะเมื่อหันหน้าไปทางเรดาร์กับด้านหลังความผันผวนในหน้าอกหรือช่องท้องที่เกิดจากการหายใจไม่สามารถตรวจพบได้ •
6.ขอแนะนำให้ใช้พลาสติกหรือวัสดุอื่นๆเป็นเปลือกนอกเนื่องจากเรดาร์เป็นโมดูลที่ละเอียดอ่อนมากในร่างกายมนุษย์หากใช้วัสดุลดทอนขนาดใหญ่เป็นเปลือกนอกอาจส่งผลต่อการตรวจจับ
5.หลีกเลี่ยงช่องระบายอากาศพัดลมและวัตถุอื่นๆระหว่างการติดตั้ง •

แพคเกจรวม:
แพ็คเกจที่1

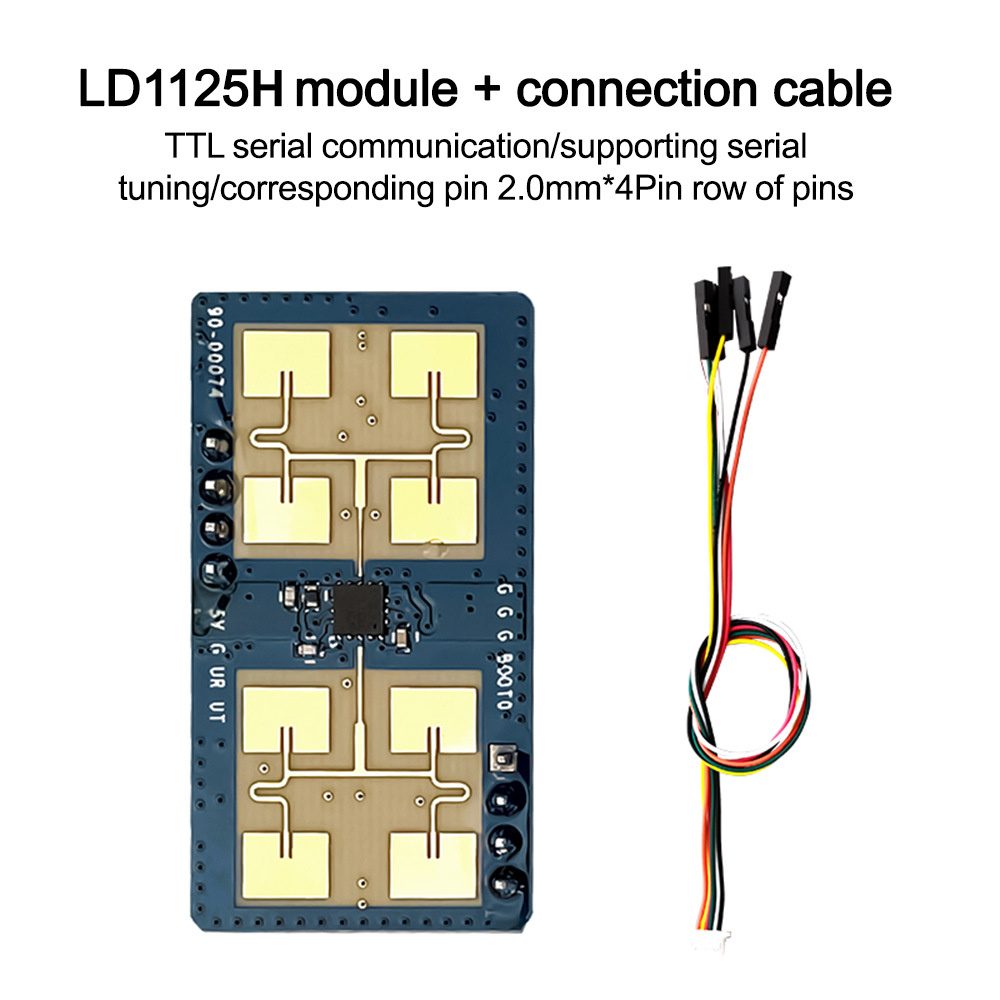

โมดูลเซนเซอร์ * 1
สายแบน * 1
แพ็คเกจ2
โมดูลเซนเซอร์ * 1
