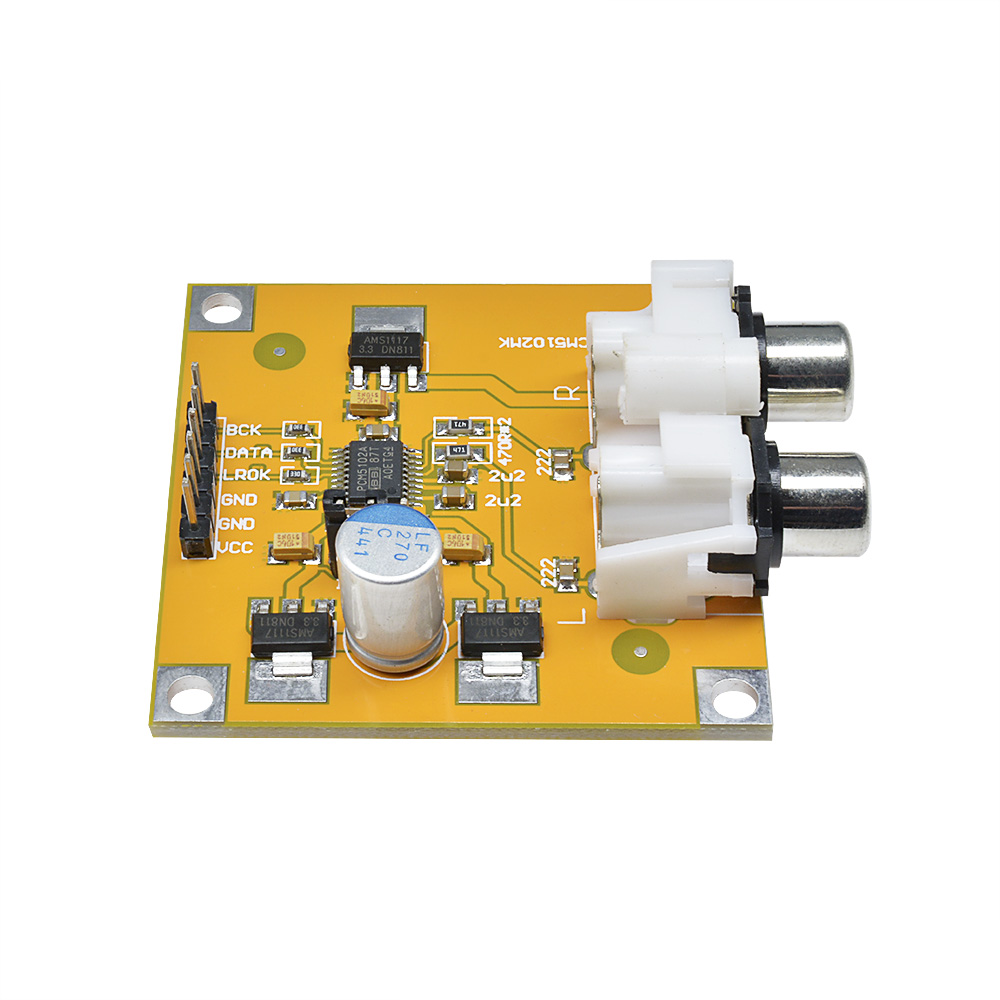

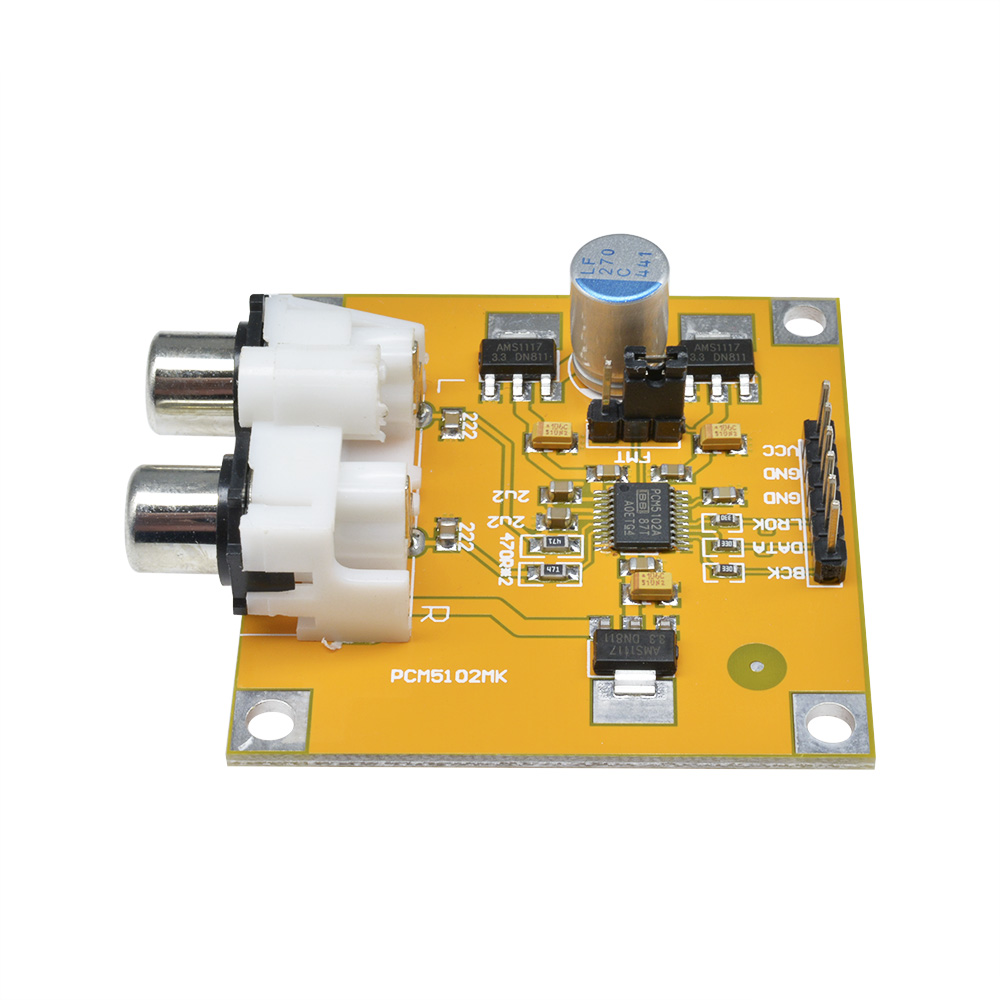

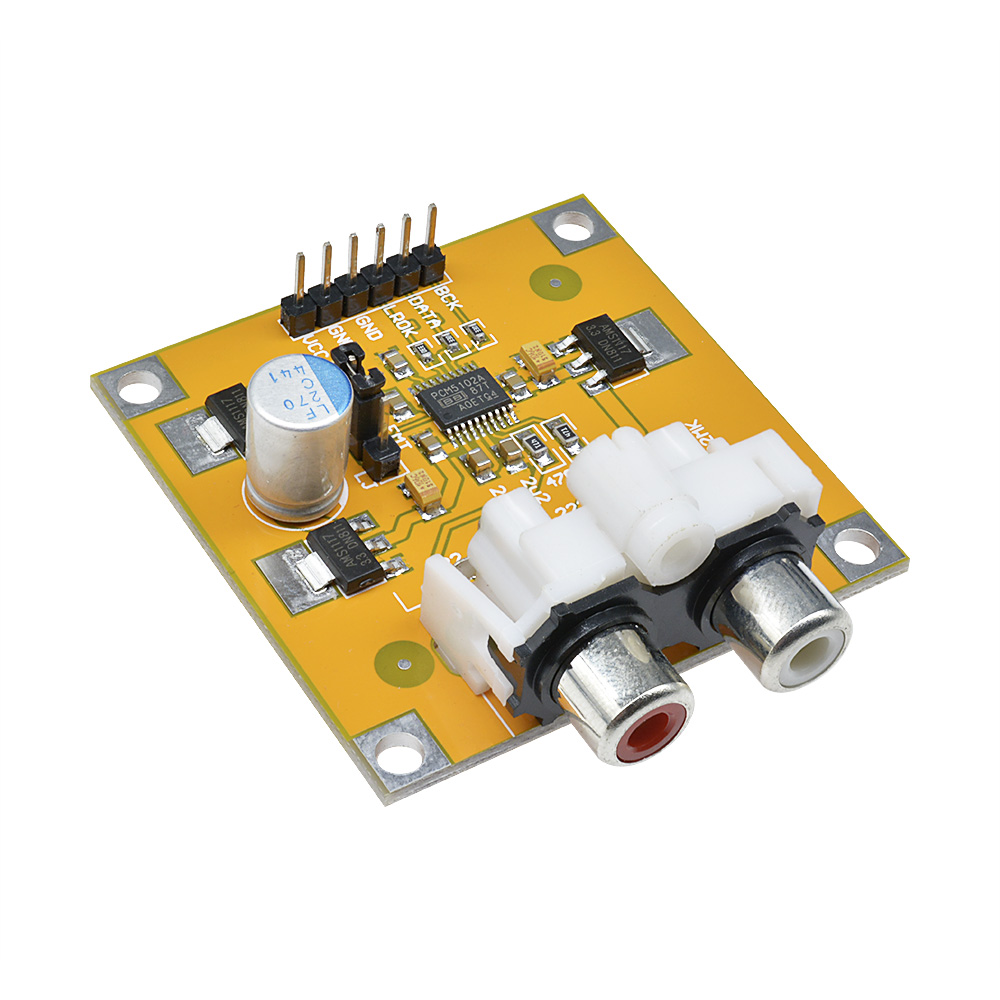

พารามิเตอร์:

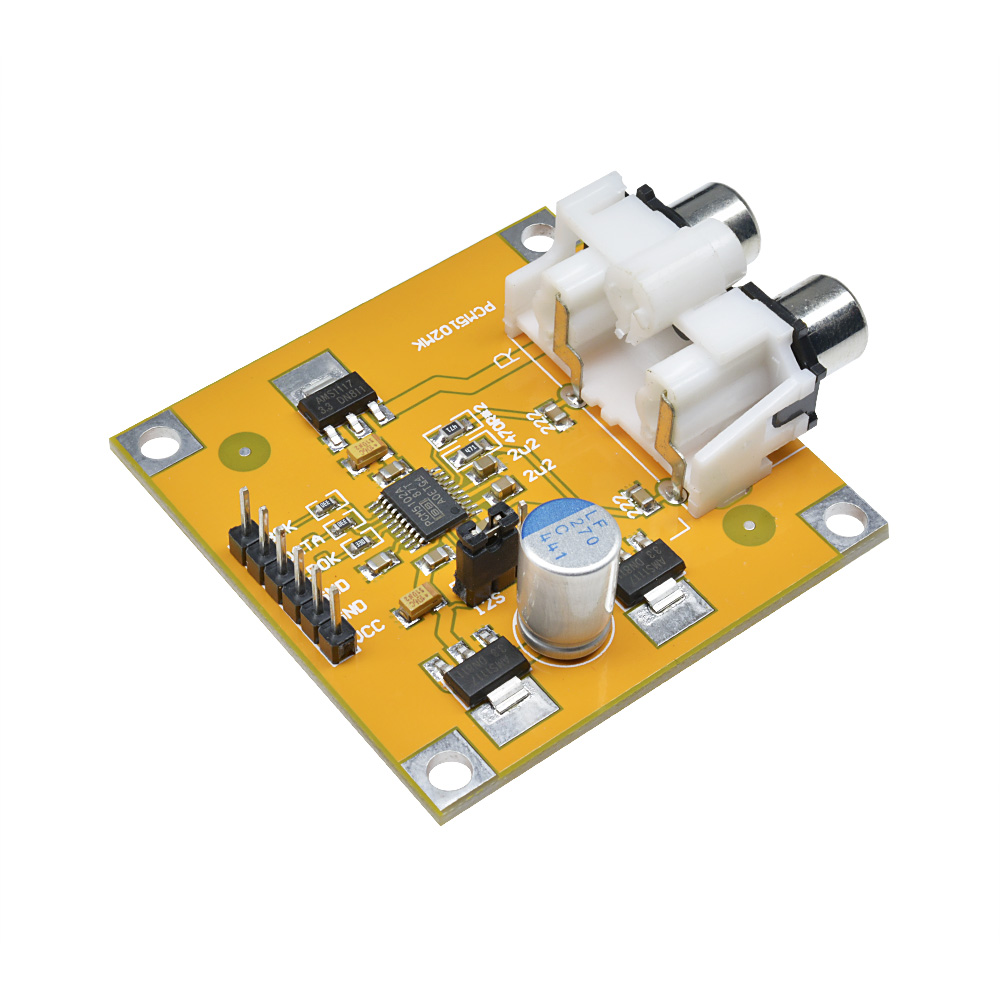

สไตล์1พารามิเตอร์:

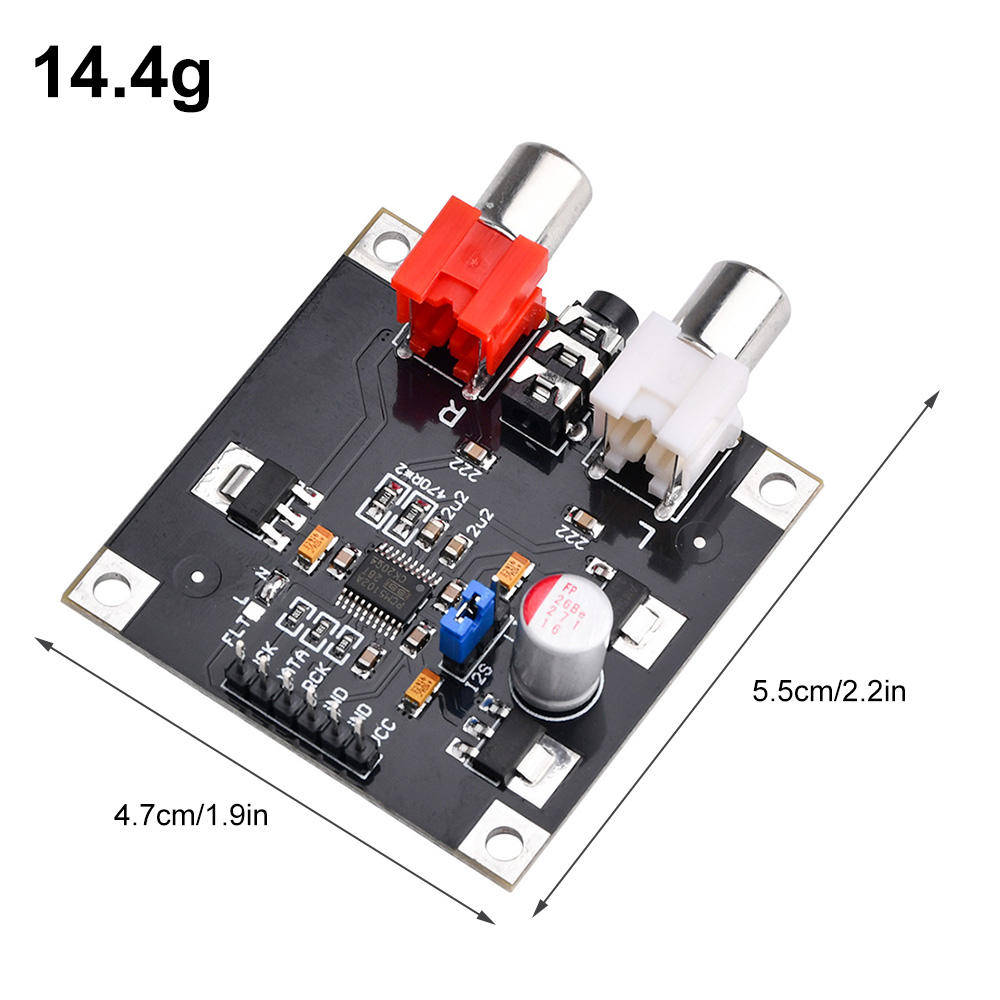

ขนาด PCB: 4.8x4.8cm
แหล่งจ่ายไฟ: DC 5V-10V
สนับสนุน I2S/ซ้ายชิดสัญญาณอินพุตโดยตรง (สามารถเปลี่ยนด้วยตนเอง)
รองรับอัตราการสุ่มตัวอย่าง384K 32บิตสูงสุด!
สามารถปรับโหมดการกรอง FLT ได้สองโหมด (โหมดปกติ NOM หรือโหมดหน่วงเวลาต่ำ) ด้วยตนเอง-ต้องใช้การสลับ!
อัตราส่วนสัญญาณต่อสัญญาณรบกวน: 112 DB
การบิดเบือน:-93db
เอาต์พุตโดยตรงคือแรงดันไฟฟ้าเสียง2.1V RMS,ความบริสุทธิ์ของความถี่สูง,ความสมบูรณ์ของความถี่ต่ำ,เหนือกว่า ES9023
หมายเหตุ: BCK และข้อมูลระบุว่าเมื่อใช้ย้อนกลับโปรดใช้ BCK เป็นข้อมูลข้อมูล BCK!
การประกอบตัวถอดรหัส DAC ที่ PCM5102ผู้เล่น I2S32เกิน Es9023 384K
รายการจัดส่ง:
PCM 5102 DAC Decoder Module X1

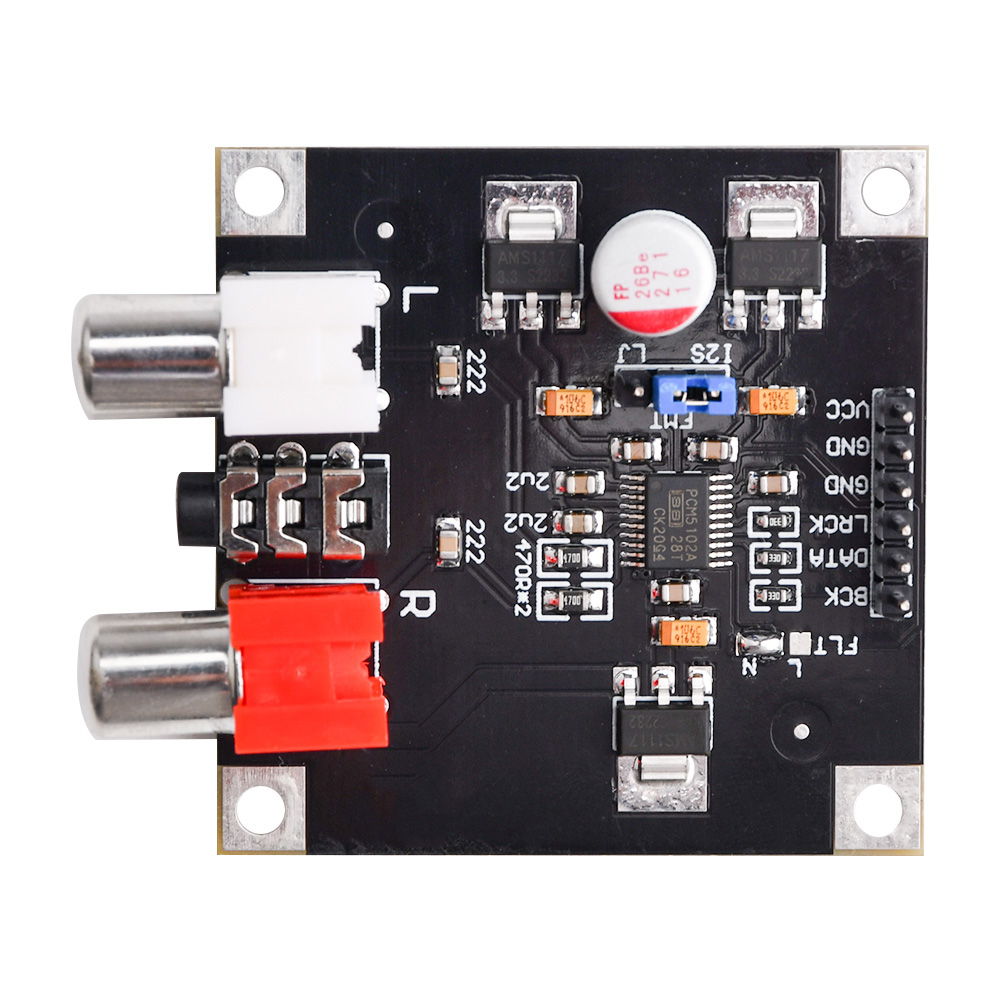

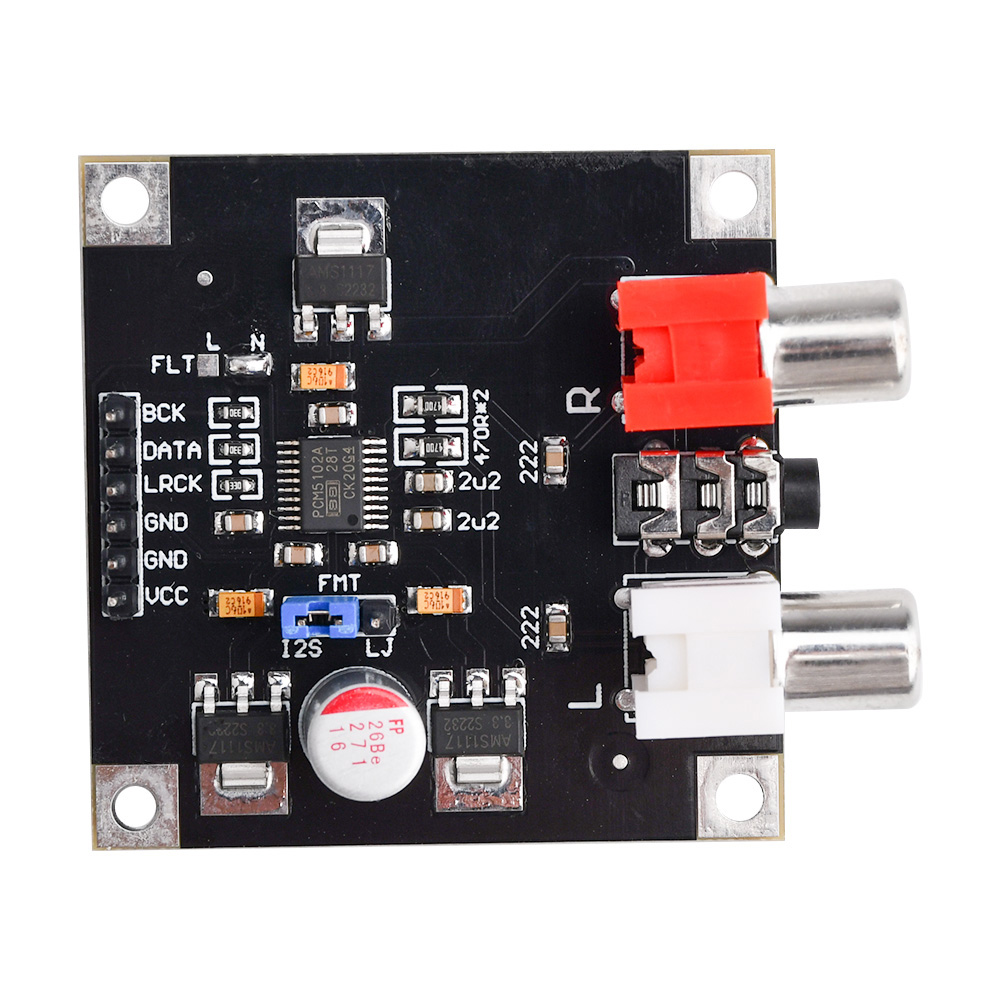

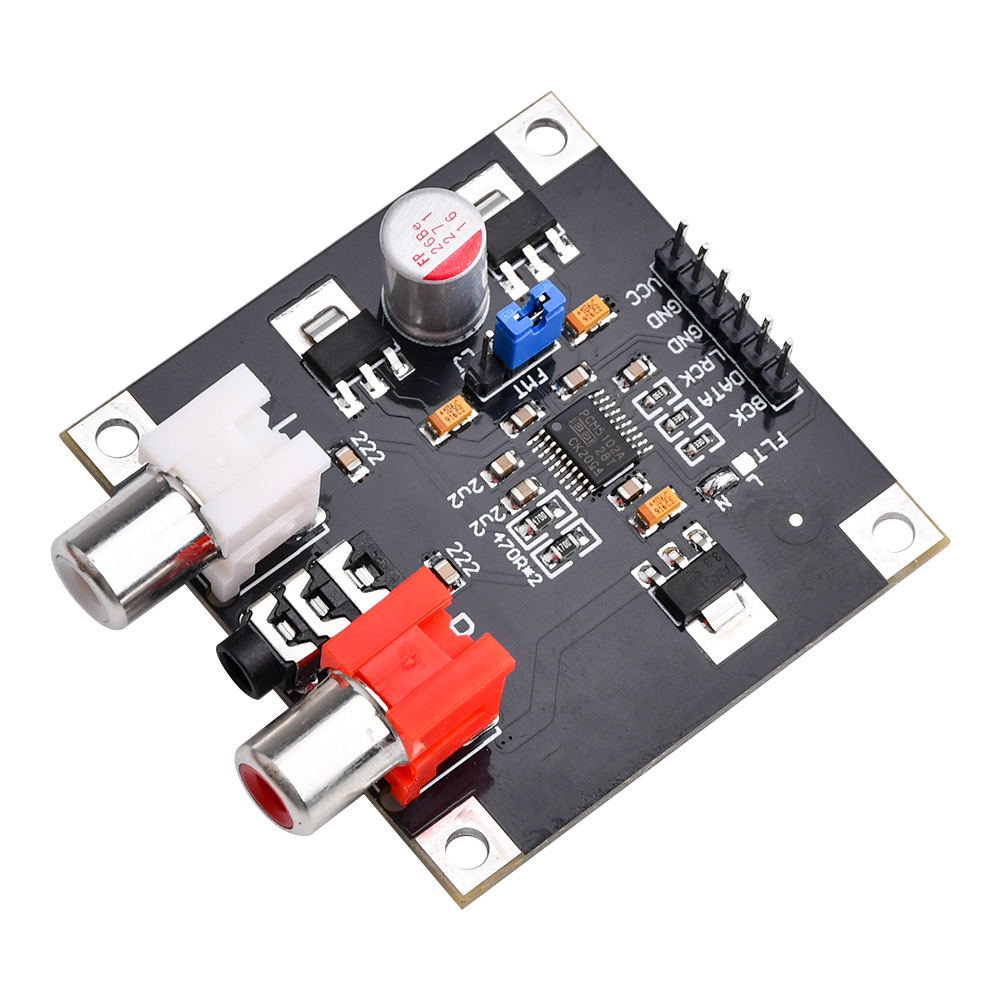

พารามิเตอร์สไตล์2:

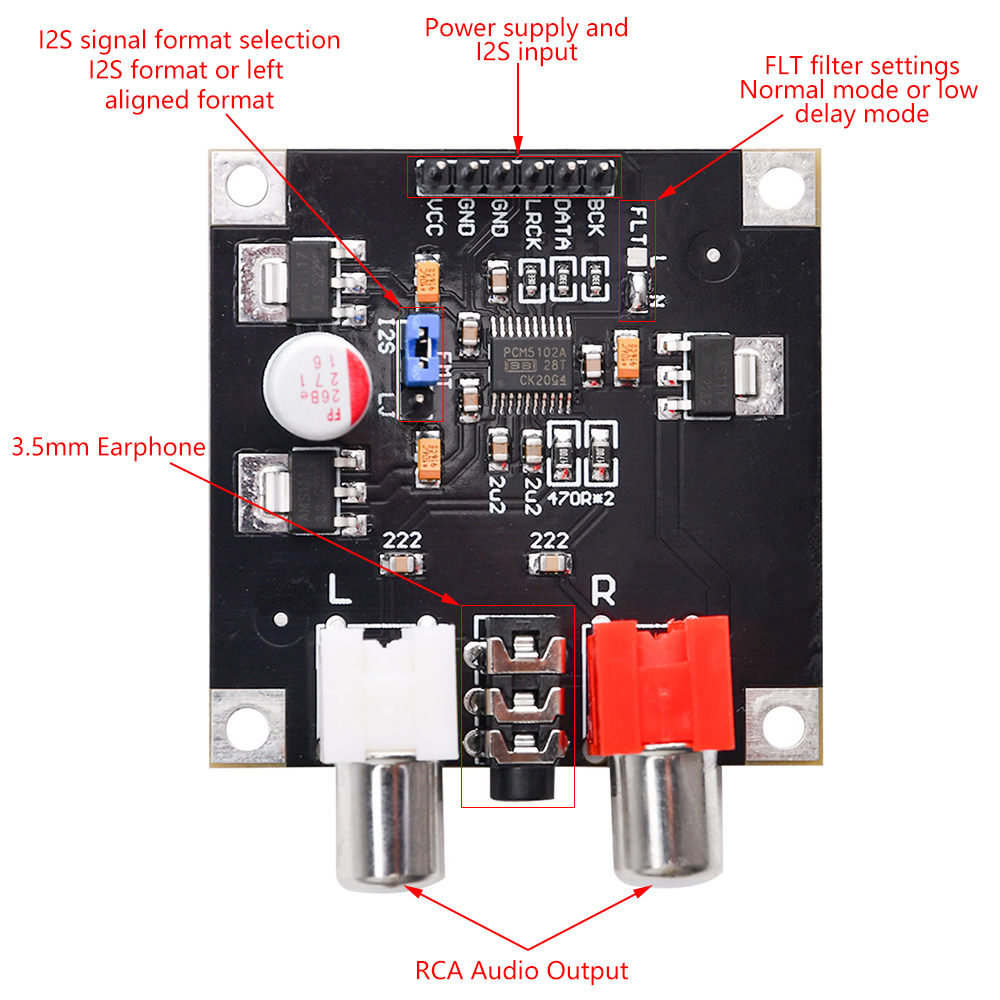

แรงดันไฟฟ้าของแหล่งจ่ายไฟ: DC5V-10V เช่น VCC เชื่อมต่อกับ5-10V GND เชื่อมต่อกับ Gnd. ระวังอย่าเชื่อมต่อแหล่งจ่ายไฟย้อนกลับเนื่องจากอาจทำให้บอร์ดเสียหายและหากแรงดันไฟฟ้าเกิน10V อาจทำให้บอร์ดเสียหายได้

นอกเหนือจากการเชื่อมต่อ VCC GND กับแหล่งจ่ายไฟแล้วข้อมูล GND LRCK ที่เหลือ BCK เชื่อมต่อกับอินพุตสัญญาณ I2S (บอร์ดนี้ไม่จำเป็นต้องเชื่อมต่อกับความถี่ PLL ภายในของชิป MCLK เพื่อสร้างนาฬิกา MCLK,ซึ่งดีกว่าการใช้นาฬิกาแบบอะซิงโครนัสความถี่ PLL ภายในจะใช้เพื่อสร้างนาฬิกา MCLK ภายในเท่านั้นและไม่สามารถเพิ่มอัตราการสุ่มตัวอย่างเสียงได้)!
รองรับรูปแบบ I2S/ซ้าย-อินพุตสัญญาณธรรมโดยตรง (ต้องเปลี่ยนด้วยตนเอง)!
รองรับโหมดตัวกรองสองโหมด: โหมดปกติหรือโหมดหน่วงเวลาต่ำ (ตั้งค่าที่พอร์ต FLT ของบอร์ด)!

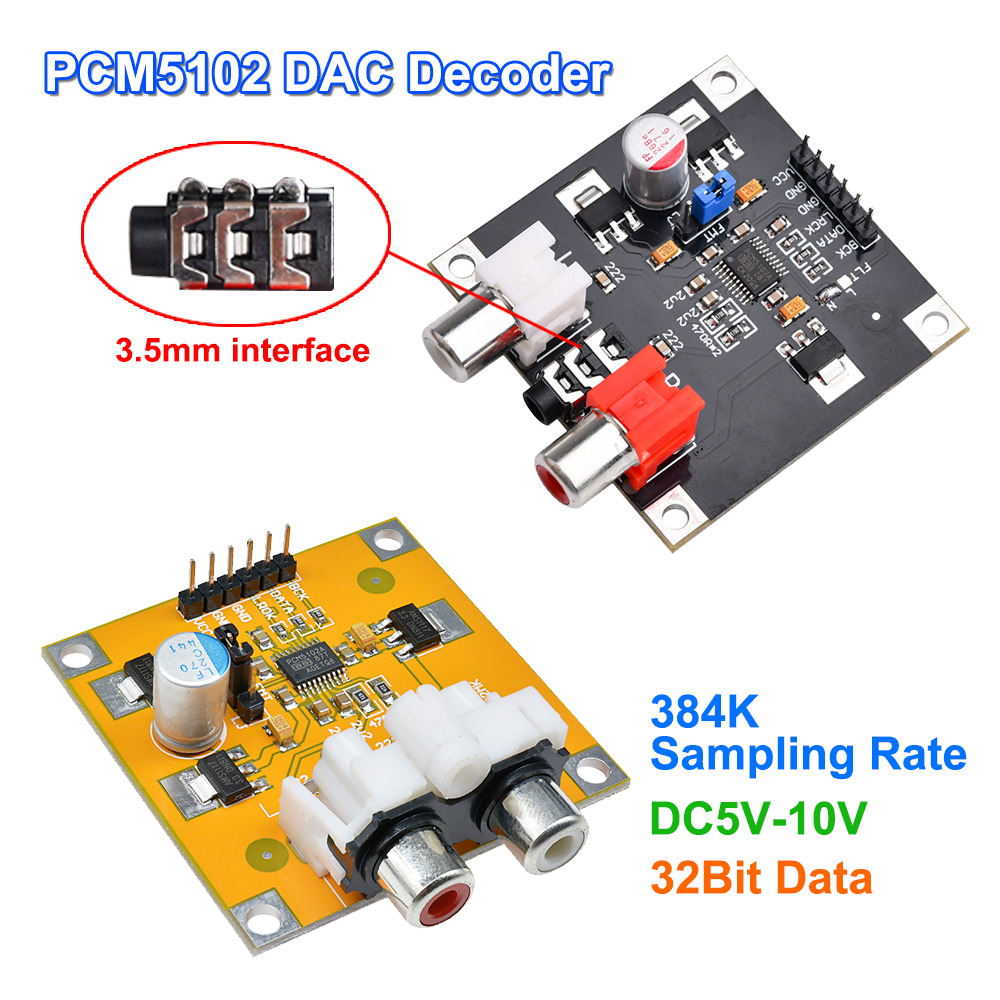

อินเทอร์เฟซเอาต์พุตหูฟังใหม่ซึ่งสามารถเชื่อมต่อกับหูฟังขนาด3.5มม. ได้โดยตรง!!!
รองรับอัตราการสุ่มตัวอย่างข้อมูล384K สูงสุด32bit!
อินเทอร์เฟซโดยละเอียดได้รับการทำเครื่องหมายบนกระดาน!!!
อัตราส่วนสัญญาณต่อเสียงรบกวน: 112db,การบิดเบือน:-93db,เอาต์พุตโดยตรงของแรงดันไฟฟ้าเสียง2.1V RMS,ไม่มีครีบที่ความถี่สูง,เต็มรูปแบบที่ความถี่ต่ำ,และประสิทธิภาพการดำน้ำที่ดี ES9023สุดๆ!

แพคเกจรวม:
ตัวถอดรหัส DAC PCM5102พร้อมโมดูลอินเทอร์เฟซเอาต์พุต X1
