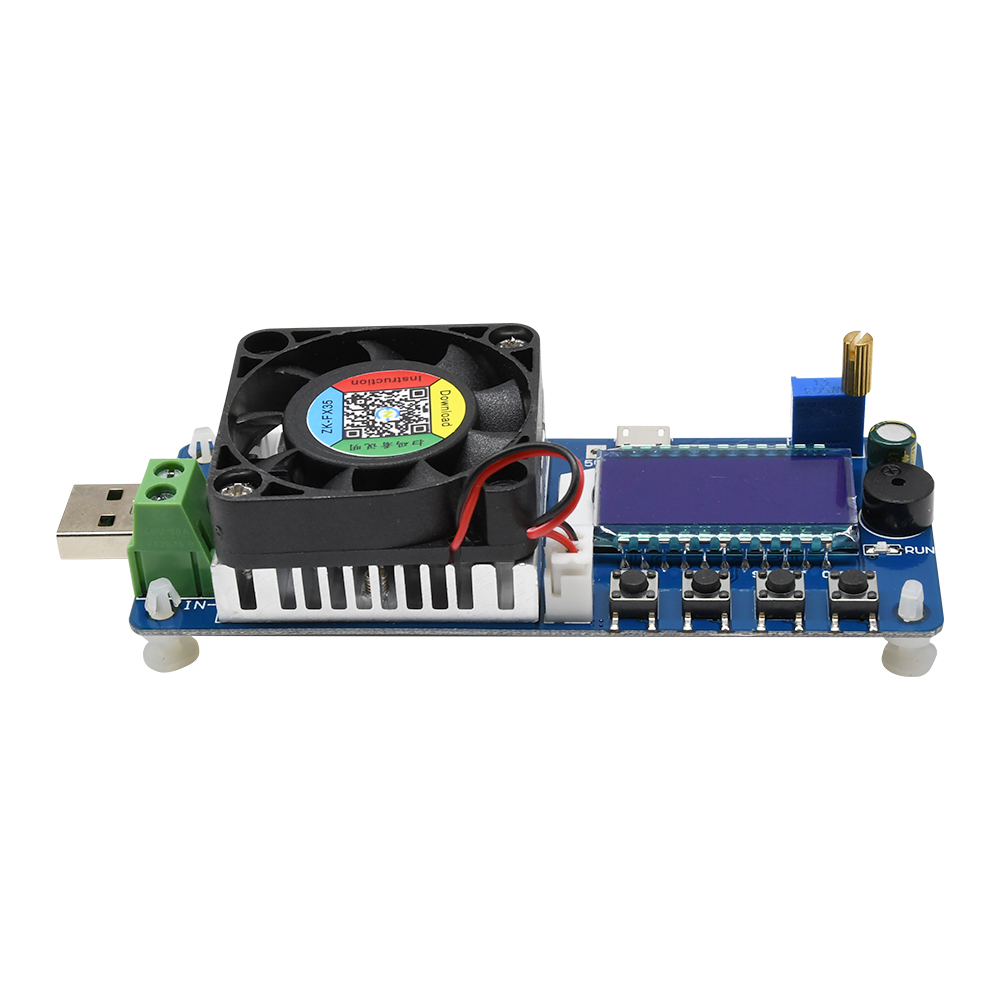

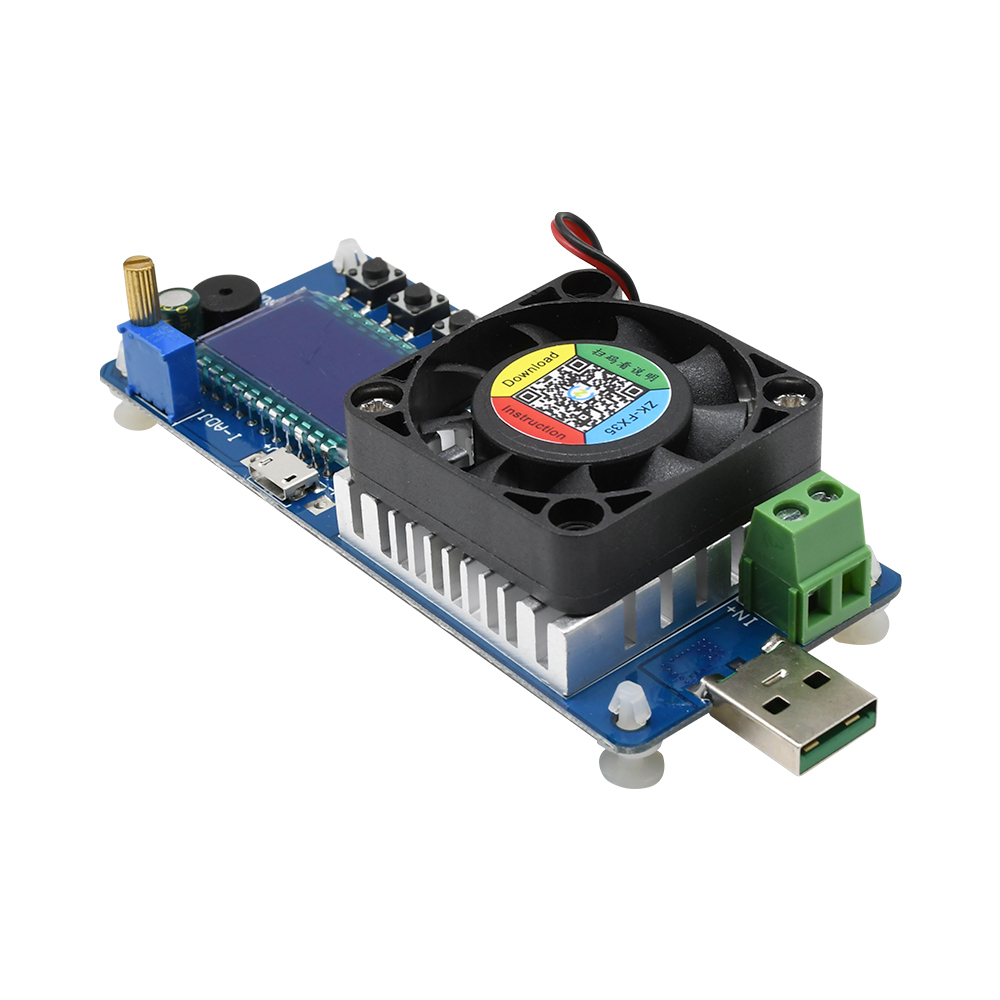

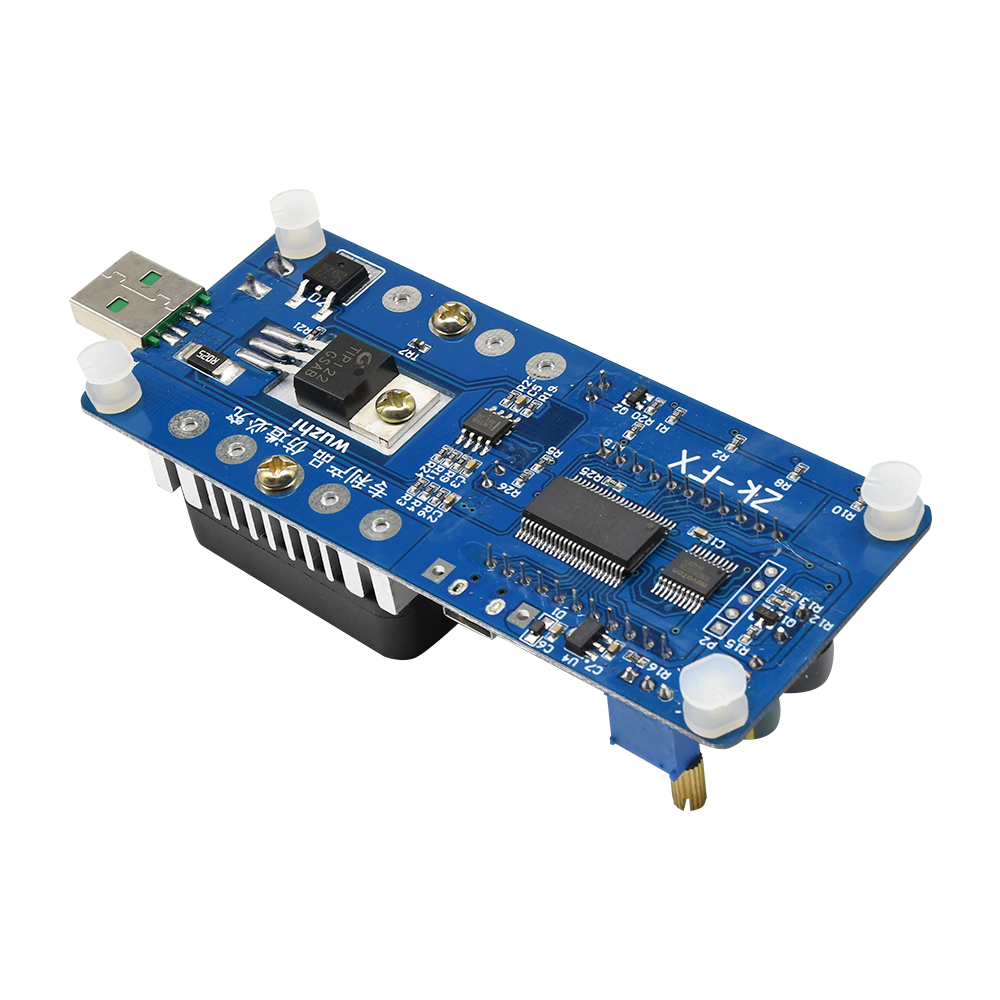

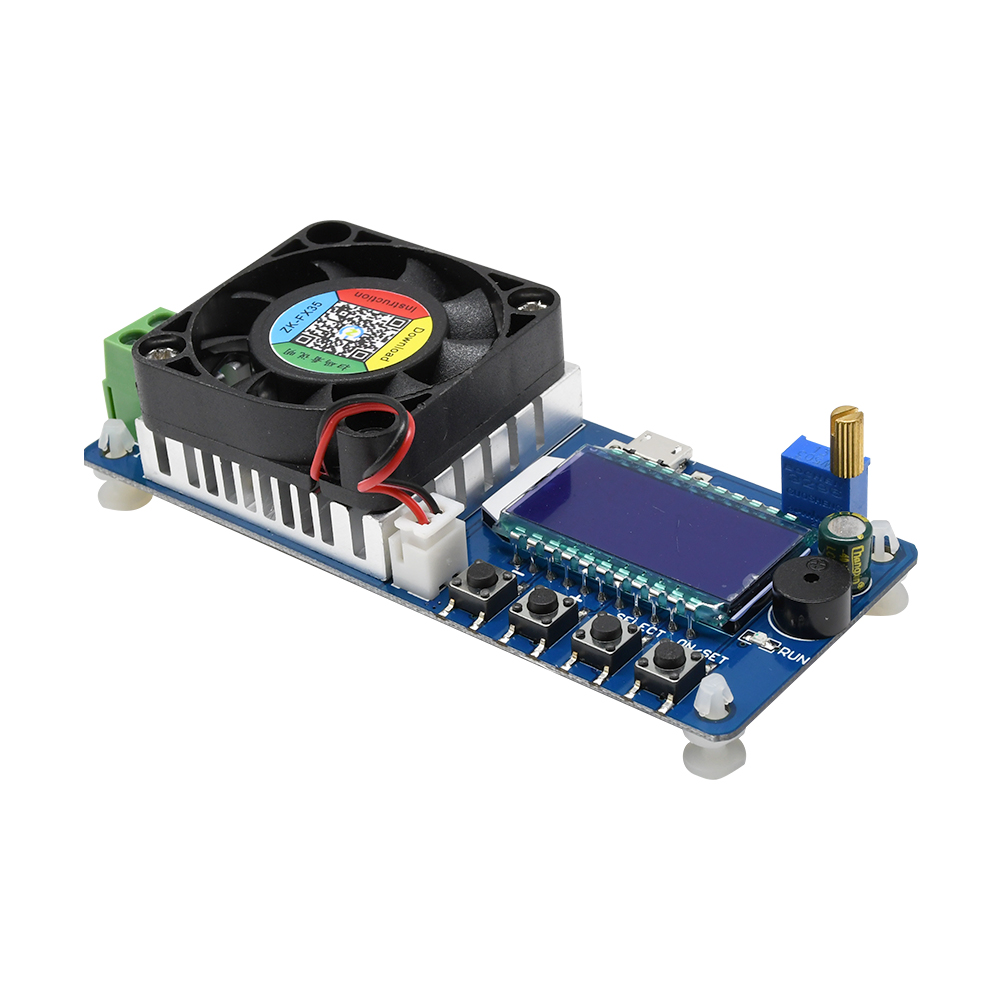

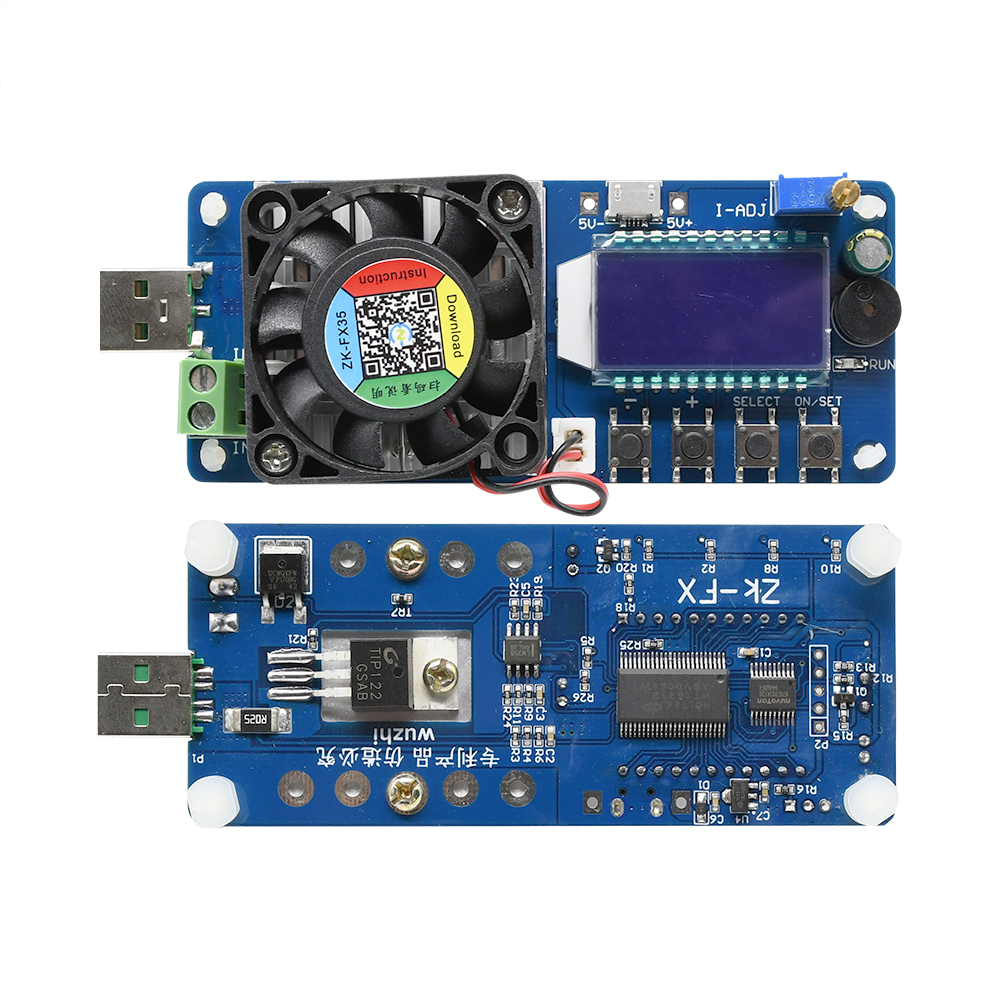

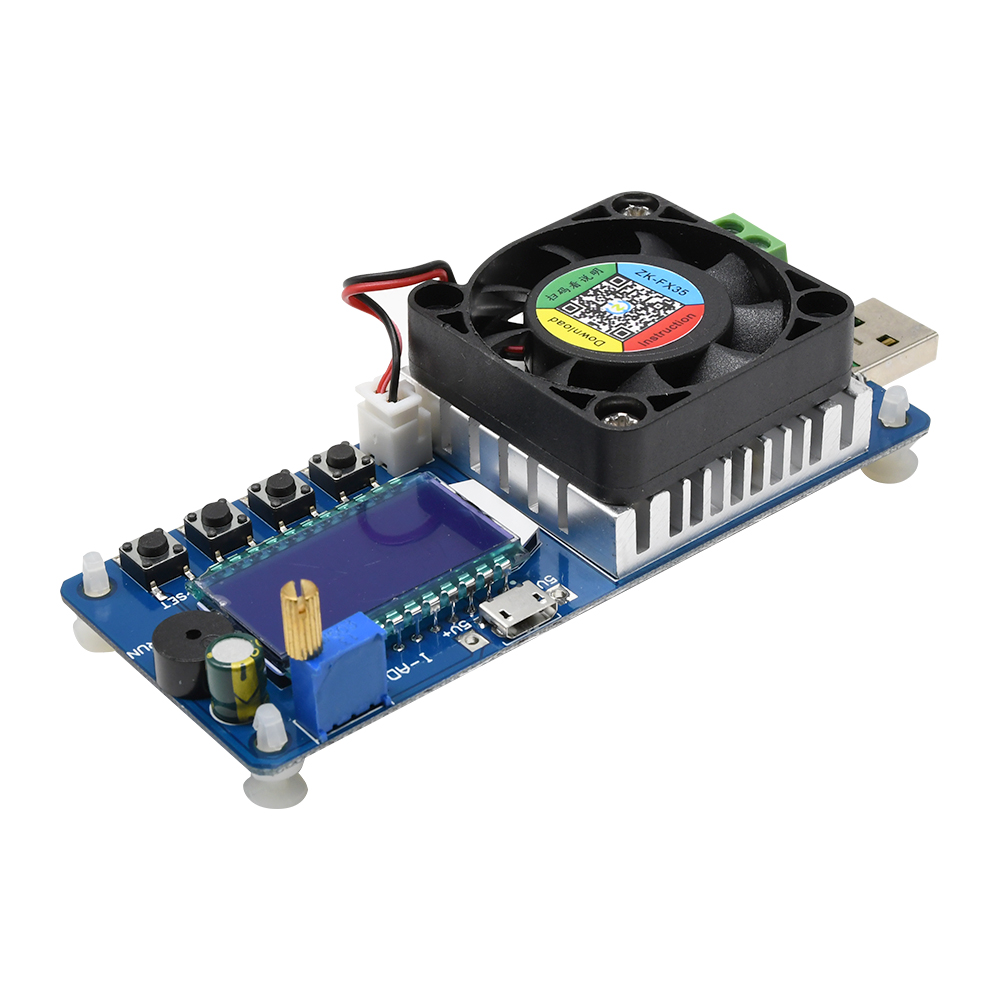

เครื่องทดสอบโหลดอิเล็กทรอนิกส์อายุการใช้งานยาวนานระดับอุตสาหกรรมใช้พัดลมบอลที่มีอายุการใช้งานยาวนานซึ่งมีความเร็วในการหมุนที่รวดเร็วและลมแรงรองรับการคายประจุอย่างต่อเนื่องสำหรับการทำงานแบบไม่หยุดและเหมาะสำหรับการคายประจุเป็นเวลานานหรือโรงงานทำการทดสอบอายุสำหรับผลิตภัณฑ์เหมาะสำหรับการทดสอบความสามารถในกระแสไฟขาออกของเครื่องชาร์จการทดสอบอายุของชุดเครื่องชาร์จการวัดความจุโหลดแบตเตอรี่ฯลฯ
มันสามารถใช้เป็นโหลดอิเล็กทรอนิกส์ธรรมดา,ยังสามารถทำ USB โหลดอิเล็กทรอนิกส์ใช้,การใช้จอแสดงผลคริสตัลเหลว,อินเตอร์เฟซคอมพิวเตอร์ของมนุษย์ที่เป็นมิตรและตัวชี้วัดประสิทธิภาพที่ดีเยี่ยม,ตอบสนองความต้องการในการทดสอบที่หลากหลาย

2.คุณสมบัติ:

1>.สนับสนุนอ่างความร้อน
2>.ความแม่นยำสูง
3>.จอแสดงผล LCD HD
4>.สนับสนุนการป้องกันการเชื่อมต่อย้อนกลับ
5>.รองรับการป้องกันแรงดันไฟฟ้าเกิน
6>.สนับสนุนการป้องกันกระแสเกิน
7>.รองรับการป้องกันแรงดันไฟต่ำ
8>.รองรับการป้องกันอุณหภูมิเกิน
9>.รองรับการป้องกันไฟเกิน
10> พารามิเตอร์หลายตัวจะแสดงพร้อมกัน
11>.สนับสนุนฟังก์ชั่นหน่วยความจำ Power-Down
12>.สนับสนุนฟังก์ชั่นปลุก
13> นับชั่วโมงการทำงานโดยอัตโนมัติ
14>.แสดงแรงดันไฟฟ้าขาเข้า/กระแส/กำลังไฟ
15>. Dischaging เวลา/ปล่อยความจุ/อุณหภูมิ

3.พารามิเตอร์:

1>.ชื่อผลิตภัณฑ์: FX35เครื่องทดสอบโหลดอิเล็กทรอนิกส์
2>.รุ่น: FX35
3>.แรงดันใช้งาน: DC 5V
4>.แรงดันไฟฟ้าโหลด: DC 1.5V-25V
5>.แรงดันไฟฟ้าทำงาน: น้อยกว่า200mA
6>.โหลดปัจจุบัน: 5A
7>.กำลังไฟ: 35W
8.ความถูกต้องในปัจจุบัน: 1%
9>.ความถูกต้องของแรงดันไฟฟ้า: 1%
10>.วิธีการกระจายความร้อน: พัดลมระบายความร้อนอลูมิเนียม
11> การป้องกันแรงดันไฟฟ้าเกิน: ค่าเริ่มต้น25.5V (ปรับได้)
12> การป้องกันกระแสเกิน: 4.10A เริ่มต้น (ปรับได้)
13> การป้องกันไฟเกิน: ค่าเริ่มต้น25.5W (ปรับได้)
14>.ภายใต้การป้องกันแรงดันไฟฟ้า: ค่าเริ่มต้น1.5V (ปรับได้)
15> การป้องกันอุณหภูมิเกิน: ค่าเริ่มต้น80 ° (ปรับได้)
16>.ความเร็วพัดลม: 6000RPM +/-10%
17>.อุณหภูมิในการทำงาน:-40 ° ~ 85 °
18>.ความชื้นในการทำงาน: 0% ~ 95% RH
19>.ขนาด: 114*43*27Mm

4.ฟังก์ชั่น:

1>.แสดงกระแสไฟ A,แรงดันไฟ V,กำลังไฟ W,ความจุ Ah และเวลาคายประจุ
2> กลไกการป้องกันที่สมบูรณ์แบบ
3>.นับความสามารถในการปลดปล่อยและเวลาในการปลดปล่อยโดยอัตโนมัติ
4>.รองรับการตั้งค่าความจุการคายประจุสูงสุด (OAH) และเวลาคายประจุสูงสุด (OHP)
5>.พัดลมควบคุมอุณหภูมิอัจฉริยะพัดลมจะเริ่มต้นโดยอัตโนมัติเมื่อพลังงานมากกว่า10W หรืออุณหภูมิมากกว่า40 °
6> โพเทนชิออมิเตอร์แบบหมุนเพื่อการปรับกระแสไฟที่แม่นยำเพื่อ0.01A
7>.ออดเริ่มปลุกและไฟ LED จะกะพริบเมื่อเข้าสู่โหมดการป้องกัน

5.กลไกการป้องกัน:

1>.FX35รองรับการป้องกันย้อนกลับ

2>.OVP มากกว่าการป้องกันแรงดันไฟฟ้าค่าการป้องกันเริ่มต้นคือ25.5V.แต่ผู้ใช้สามารถปรับเปลี่ยนค่าได้ตามต้องการจาก1.5V เป็น25.5V หน้าจอจะแสดง OVP และกระพริบหลังจากเริ่มต้นการป้องกันแรงดันไฟฟ้าและเสียงกริ่งเริ่มปลุก

3>.OCP มากกว่าการป้องกันปัจจุบันค่าการป้องกันเริ่มต้นคือ4.10A แต่ผู้ใช้สามารถปรับเปลี่ยนค่าได้ตามต้องการตั้งแต่1.0A ไปจนถึง4.1A หน้าจอจะแสดง OCP และกระพริบหลังจากเริ่มต้นการป้องกันปัจจุบันและเสียงกริ่งเริ่มปลุก

4>.OPP มากกว่าการป้องกันพลังงานค่าการป้องกันเริ่มต้นคือ25.5W.แต่ผู้ใช้สามารถปรับเปลี่ยนค่าได้ตามต้องการตั้งแต่1.0W ถึง25.5W หน้าจอจะแสดง OPP และกระพริบหลังจากเริ่มต้นการป้องกันพลังงานและเสียงกริ่งเริ่มปลุก

5>.OTP มากกว่าการป้องกันอุณหภูมิค่าการป้องกันเริ่มต้นคือ80 ° สามารถแก้ไขได้ตั้งแต่40 ° ถึง80 ° หน้าจอจะแสดง OTP และกระพริบหลังจากเริ่มต้นการป้องกันอุณหภูมิและเสียงกริ่งเริ่มปลุก

6>.LVP ภายใต้การป้องกันแรงดันไฟฟ้าค่าการป้องกันเริ่มต้นคือ1.5V.แต่ผู้ใช้สามารถปรับเปลี่ยนค่าได้ตามต้องการจาก1.5V เป็น24.5V หน้าจอจะแสดง LVP และกระพริบหลังจากเริ่มต้นภายใต้การป้องกันแรงดันไฟฟ้าและเสียงกริ่งเริ่มปลุกในการทดสอบการคายประจุแบตเตอรี่การตั้งค่า LVP ที่เหมาะสมสามารถป้องกันไม่ให้แบตเตอรี่ถูกคายประจุมากเกินไปเพื่อไม่ให้แบตเตอรี่เสียหาย

7>.OHP ป้องกันหมดเวลาผู้ใช้สามารถตั้งเวลาใช้งานได้ตั้งแต่00:01ถึง99:99นาทีและยังสามารถเปิด/ปิดฟังก์ชั่น OHP ได้ด้วยปุ่ม On/off ที่โหมด Set มันถูกใช้เพื่อตั้งเวลาทำงานหน้าจอจะแสดง OHP และกระพริบหลังจากการป้องกัน OHP และ Buzzer เริ่มปลุก

8>.OAP มากกว่าการป้องกันความจุการปลดปล่อยผู้ใช้สามารถตั้งค่าความจุการคายประจุจาก00.01Ah เป็น99.99Ah และยังสามารถเปิด/ปิดฟังก์ชัน OAP ได้ด้วยปุ่ม On/off ที่โหมด Set มันถูกใช้เพื่อตั้งค่าความจุปล่อยหน้าจอจะแสดง OAP และกระพริบหลังจากการป้องกัน OAP และ Buzzer เริ่มปลุก

9>.CorV สอบเทียบแสดงแรงดันไฟฟ้า

10>.CorA สอบเทียบแสดงปัจจุบัน

11>.Led/buzzer Alarm: ไฟ LED แสดงสถานะและออดปิดเมื่อโหลดทำงาน; ไฟ LED แสดงสถานะปิดและออดปิดเมื่อโหลดหยุดทำงาน; ไฟ LED แสดงสถานะให้กระพริบและ Buzzer เมื่อโมดูลเริ่มต้นฟังก์ชั่นการป้องกัน

6.โหมดการแสดงผลปกติ:

1> กดปุ่มยาวหมายถึงกดปุ่มค้างไว้นานกว่า3วินาที

2>.หมุนโพเทนชิออมิเตอร์เพื่อปรับกระแสอินพุตโหลด

3> กดปุ่มสั้นๆ On/off เพื่อเปิด/ปิดโหลด

4> กดปุ่ม On/off ค้างไว้เพื่อเปลี่ยนโหมดการแสดงผลปกติและโหมดการตั้งค่า

5> กดปุ่มสั้นๆ SELECT เพื่อสลับการแสดงกระแสโหลด/กำลัง/ความจุการคายประจุ/เวลาคายประจุที่บรรทัดที่สอง

6> กดปุ่มยาว SELECT เพื่อสลับแรงดันไฟฟ้าและอุณหภูมิที่บรรทัดแรก

7> กดปุ่มยาว - เพื่อล้างความจุหรือเวลาในการปลดปล่อยเมื่อแสดงความจุการปลดปล่อยหรือเวลาในการปลดปล่อย

7.โหมดตั้งค่าพารามิเตอร์:

1>.กดปุ่ม On/off ค้างไว้นานกว่า3วินาทีเพื่อเข้าสู่อินเทอร์เฟซพารามิเตอร์ที่ตั้งไว้

2>.เปลี่ยนพารามิเตอร์โดยกดปุ่มสั้นๆ SELECT พารามิเตอร์สามารถ OVP/OCP/OPP/OTP/LVP/OHP/OAP/CorV/CorA

3> กดปุ่มยาวหรือสั้นหรือ-เพื่อตั้งค่าพารามิเตอร์

4> .Ohp และ OAP สามารถเปิด/ปิดได้โดยกดปุ่มสั้นๆ On/off

5> กดปุ่ม On/off ค้างไว้นานกว่า3วินาทีเพื่อบันทึกพารามิเตอร์หลังจากตั้งค่าเสร็จสมบูรณ์จากนั้นออกจากอินเทอร์เฟซการตั้งค่า

8.โหมดการป้องกัน:

โมดูลจะเข้าสู่โหมดการป้องกันเมื่อพารามิเตอร์โหลดเกินค่าที่ตั้งไว้

กดปุ่มสั้นๆ On/off สามารถออกจากโหมดการป้องกันได้

9.ขั้นตอนการใช้งาน:

1>.เชื่อมต่อโหลดและแรงดันไฟฟ้าทำงาน

2>.ตั้งค่าพารามิเตอร์ที่ถูกต้องเป็นคู่มือการตั้งค่า

3>.ทดสอบและใช้งาน

10.การประยุกต์ใช้:

1>.โหลดทดสอบ

2>.การทดสอบวงจร

3>.การทดสอบการคายประจุแบตเตอรี่

4>.การตรวจสอบอุปกรณ์โรงงาน

5>.โหลดธรรมดา

6>.เครื่องทดสอบอายุของแหล่งจ่ายไฟ

7>.การวัดเสริมคุณภาพของสายชาร์จ Micro USB

8> การวัดเสริมคุณภาพของสายชาร์จ Type-C

9> ความสามารถในการวัดกระแสไฟขาออกของเครื่องชาร์จเสริม

10>.Charger โรงงานแบทช์อายุทดสอบใช้
