• ประเภทรายการ: J-Head
• ชื่อยี่ห้อ: NoEnName_Null
• ต้นกำเนิด: จีนแผ่นดินใหญ่

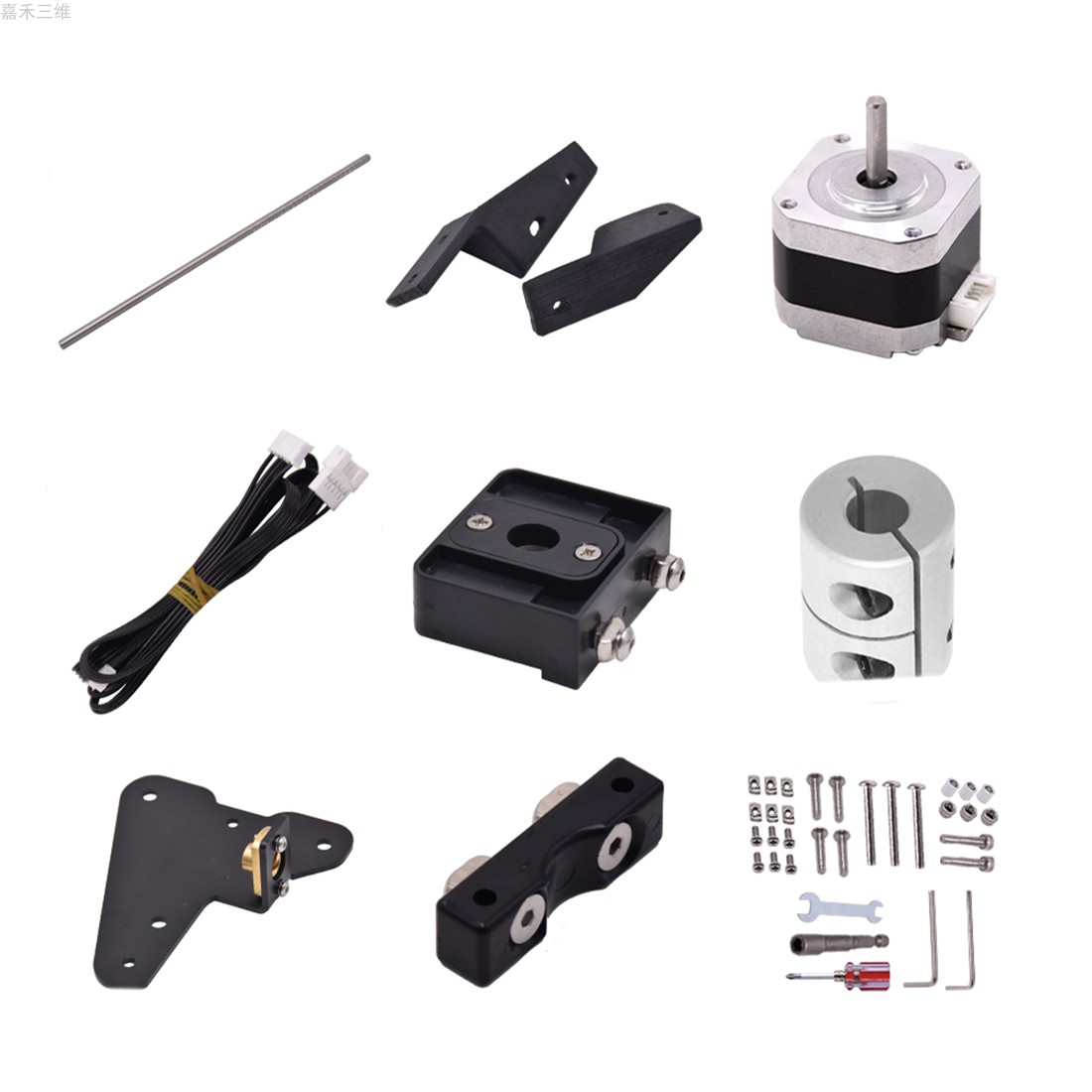

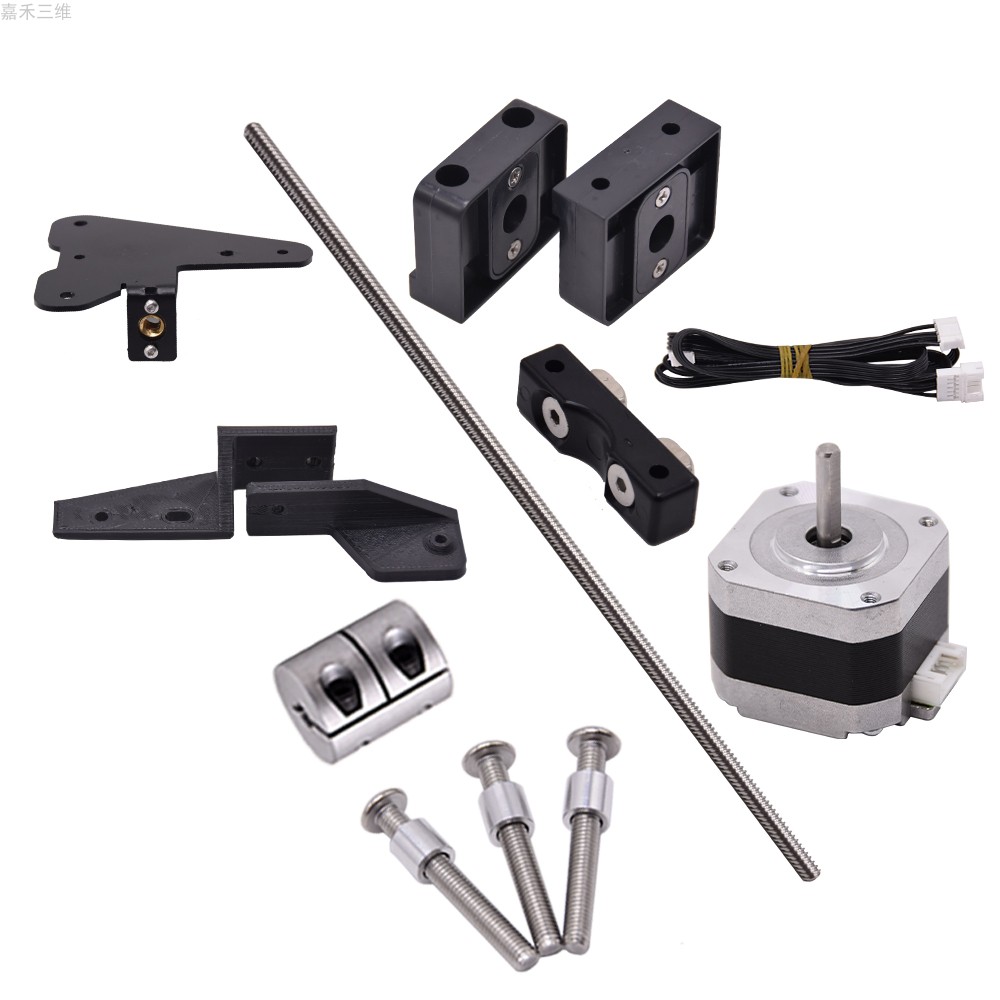

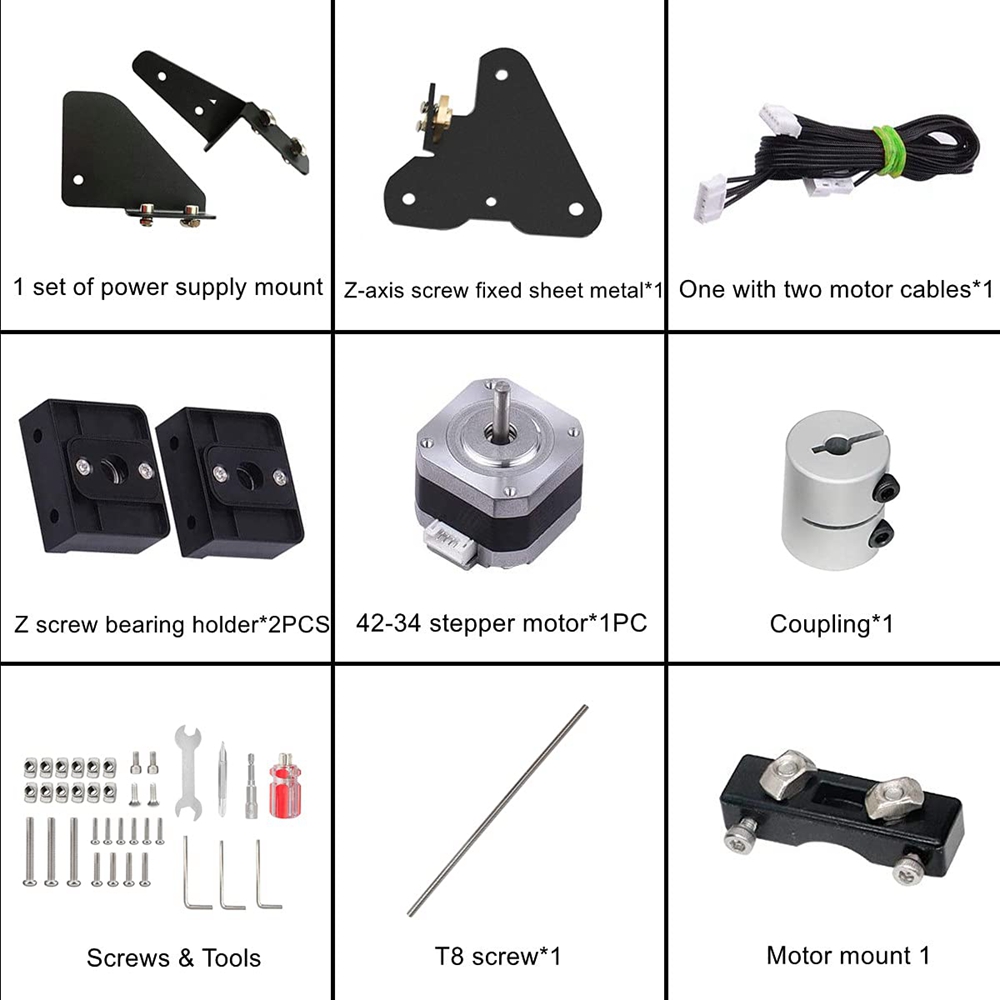

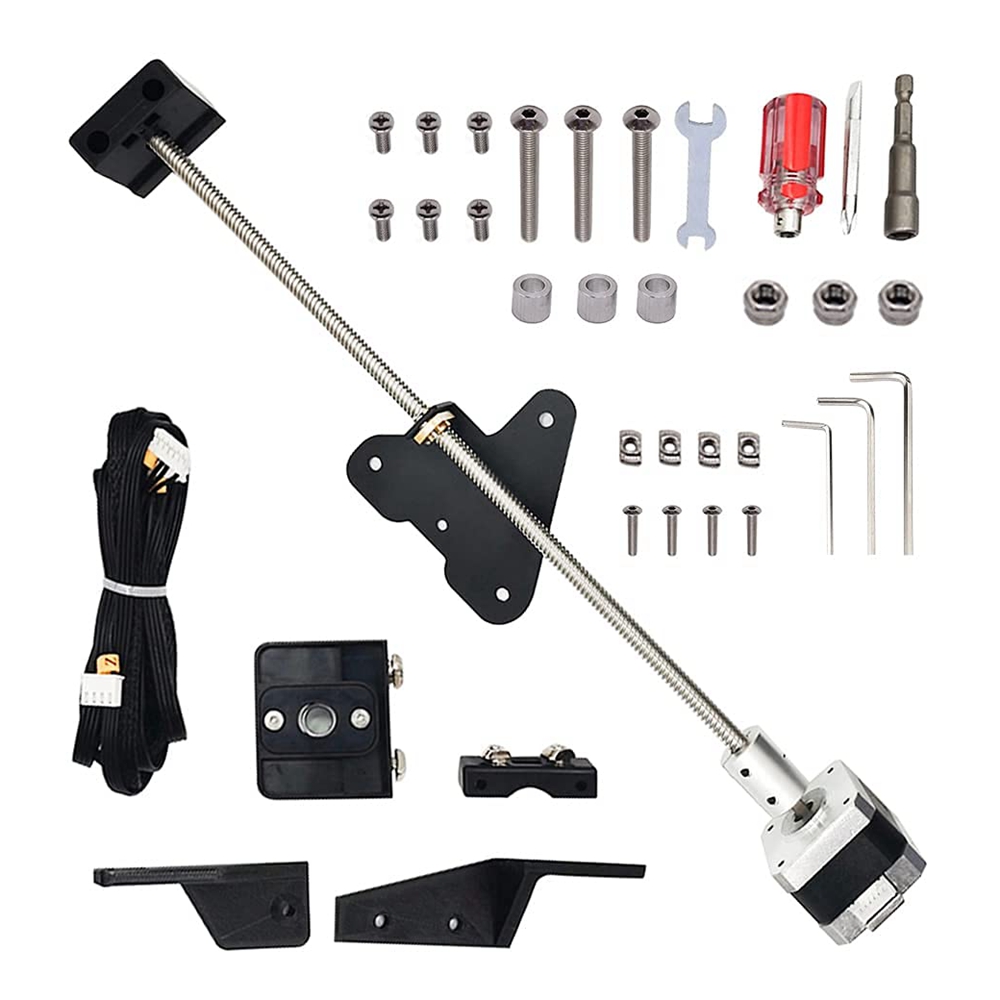

แพคเกจรวม:

1 PC 42-34 Stepper Motor

คู่มือแบริ่งสกรูตะกั่ว2ชิ้น

ที่วางพาวเวอร์ซัพพลาย1ชุด

1ชิ้นต่อพ่วง

1 PC Z แกนยึดสกรูตะกั่ว

1 PC Dual Z Stepper Cable

ตัวยึดมอเตอร์1 PC Z พร้อมสกรูและ T-Nuts

สกรูนำ T8 365มม. 1ชิ้น

1ชุดจับคู่สกรูและเครื่องมือทั้งหมด

ขั้นตอนการติดตั้ง

1) ปิดเครื่องพิมพ์ถอดสายไฟจากนั้นใช้ประแจหกเหลี่ยมเพื่อคลายสกรูสองตัวที่ยึดแหล่งจ่ายไฟแล้วถอดแหล่งจ่ายไฟออก

2) ติดตั้ง Coupler บนมอเตอร์ Stepper และขันสกรูใช้สกรูซ็อกเก็ตหกเหลี่ยมและตัวยึดมอเตอร์แกน Z เพื่อยึดมอเตอร์บนโปรไฟล์อลูมิเนียม

3) ถอดสกรูทั้งหมดของลูกรอกโลหะแผ่นที่ด้านขวาของแกน X.

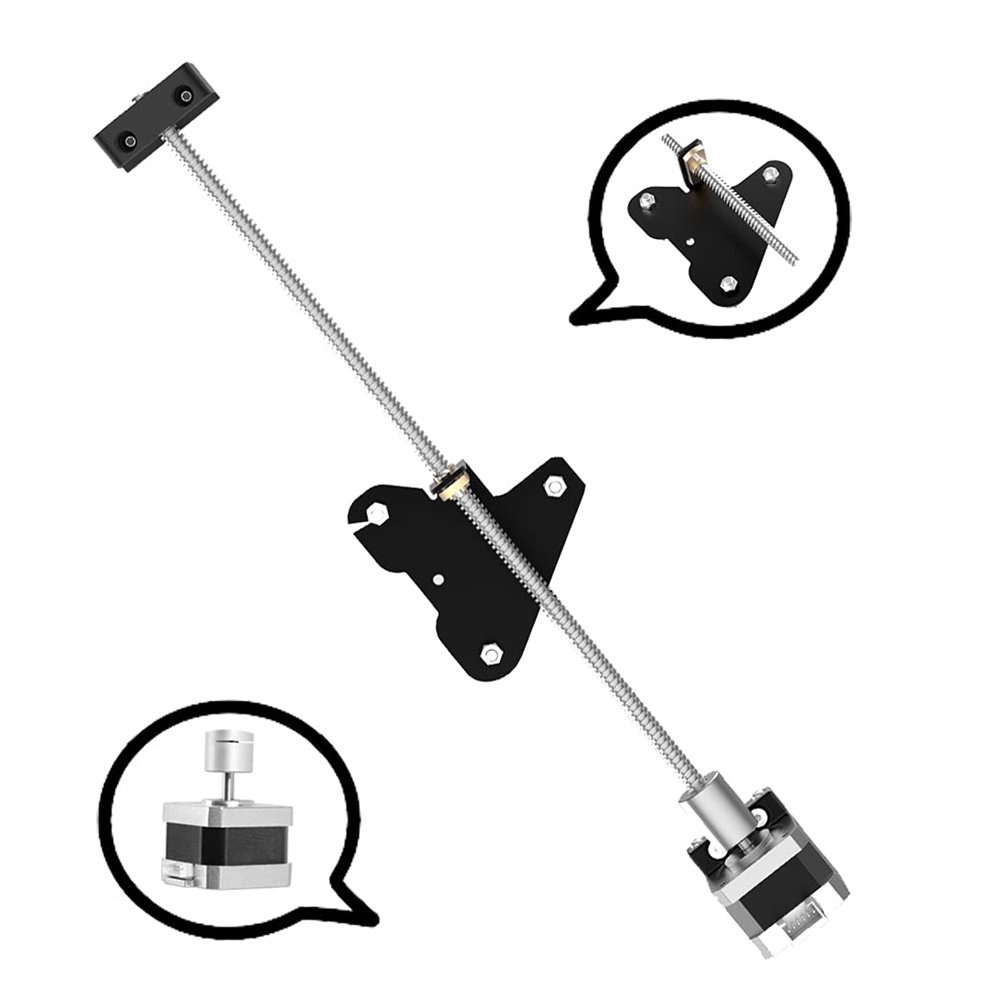

4) ยึดแผ่นโลหะแกน Z ด้วยสกรูยาวและติดตั้งบนแผ่นโลหะด้านขวามือของแกน X ขันสกรู T8เข้ากับน็อตของตัวต่อและขันสกรูของตัวต่อให้แน่น

5) ติดตั้ง Dual Z Stepper Cable เข้ากับเมนบอร์ดและเชื่อมต่อมอเตอร์ Z สองตัว

6) ติดตั้งสกรูฟิลลิปส์และน็อตเรือบนที่ยึดแหล่งจ่ายไฟเพื่อติดตั้งแหล่งจ่ายไฟ

7) วางคู่มือแบริ่งสกรูนำที่ด้านซ้ายและด้านขวาของโปรไฟล์อลูมิเนียมแกน X และปล่อยให้แกน Z ขึ้นไปยังตำแหน่งสูงสุดหากด้านใดด้านหนึ่งไม่สม่ำเสมอให้หมุนข้อต่อตามเข็มนาฬิกา

8) ติดตั้งคู่มือแบริ่งสกรูนำและขันสกรูให้แน่นให้ความสนใจกับตำแหน่งการจัดตำแหน่งของฐานยึด
