การ์ดทดสอบช่องหน่วยความจำ DDR5มีไฟสำหรับเซิร์ฟเวอร์คอมพิวเตอร์เดสก์ท็อปแล็ปท็อปกระดานเขียวเครื่องวิเคราะห์เครื่องทดสอบหน่วยความจำ RAM

รายการบรรจุ:

1ชิ้น * การ์ดทดสอบช่องใส่หน่วยความจำ DDR5

1.การแนะนำผลิตภัณฑ์:

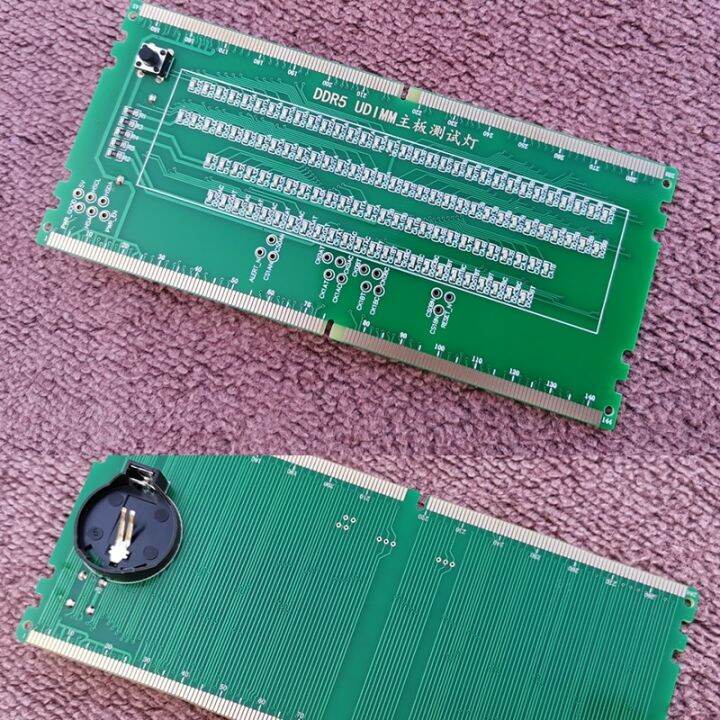

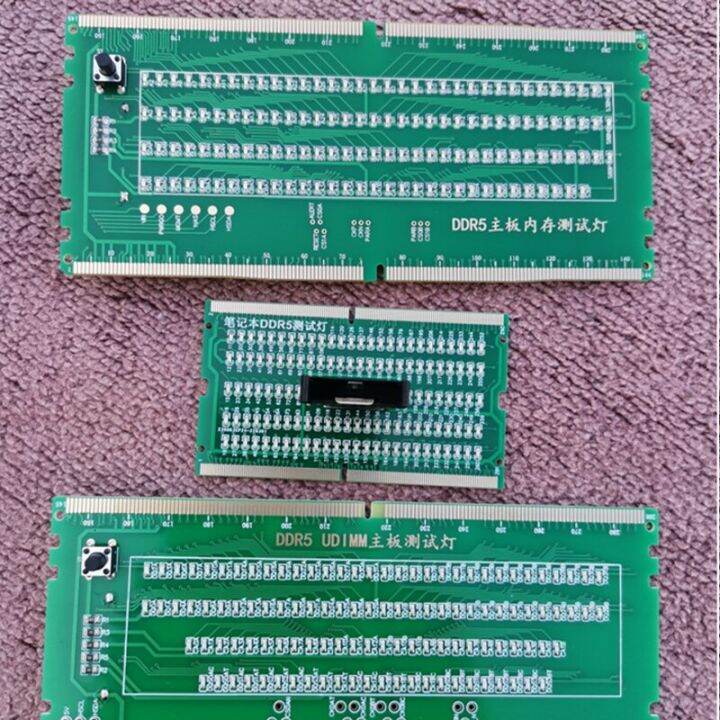

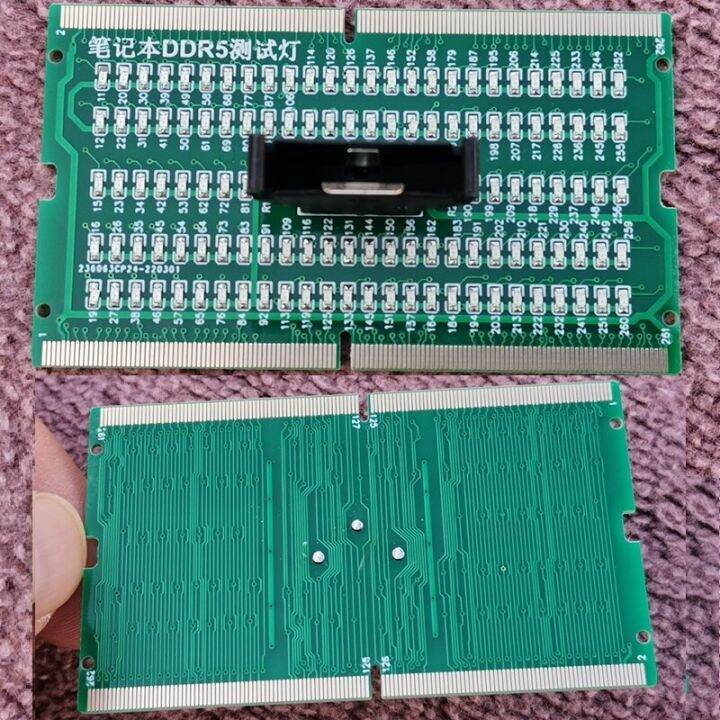

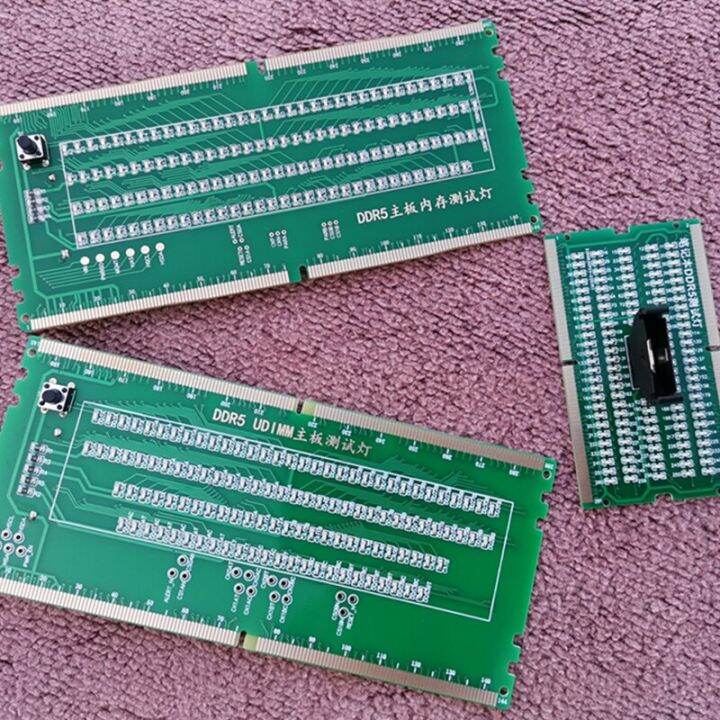

ตัวทดสอบไฟ DDR5เป็นผลิตภัณฑ์อัปเกรดการทดสอบหน่วยความจำรุ่นใหม่ไม่จำเป็นต้องใช้อุปกรณ์แหล่งจ่ายไฟภายนอกและถูกนำมาใช้ไดโอดเปล่งแสงแสงเพื่อบ่งบอกถึงวงจรเปิดและลัดวงจรของเส้นสายข้อมูลและที่อยู่และถูกนำมาใช้เพื่อตรวจจับหน่วยความจำและเมนบอร์ดที่ผิดพลาดอื่นๆ

2.คำแนะนำสำหรับการใช้งาน:

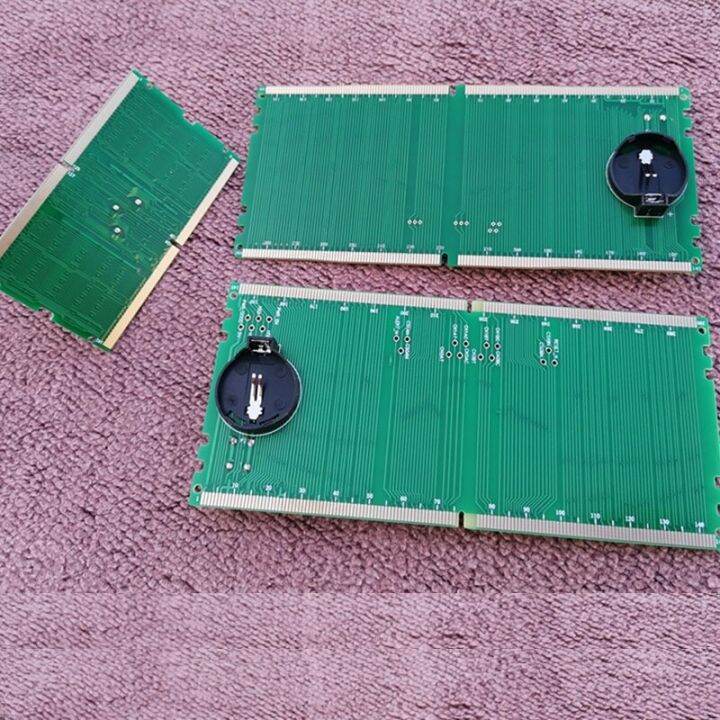

1: ติดตั้งแบตเตอรี่ปุ่ม CR2032บนเครื่องทดสอบใส่เข้าไปในช่องเสียบหน่วยความจำแผงวงจรหลักจะไม่จำเป็นไฟในเครื่องทดสอบกดสวิตช์เครื่องทดสอบมีทั้งหมดของไฟ LED และความสว่างสม่ำเสมอแสดงว่าสัญญาณเป็นปกติ หากไฟใดๆปิดหรือสว่างเป็นพิเศษหมายความว่ามีความผิดปกติของหมุด

2: ระหว่างการทดสอบเมื่อไฟ LED ไม่สว่างขึ้นควรเป็นปรากฏการณ์วงจรเปิด คุณสามารถค้นหาพินที่สอดคล้องกันตามชื่อของไฟ LED แล้วหาจุดสัญญาณที่สอดคล้องกันตามขา

3: ในระหว่างการทดสอบเมื่อความสว่างของ LED สว่างเป็นพิเศษควรเป็น Short Circui คุณสามารถค้นหาพินที่สอดคล้องกันตามชื่อของไฟ LED แล้วหาจุดสัญญาณที่สอดคล้องกันตามขา

3.เรื่องที่ต้องการความสนใจ:

1: หน่วยความจำอยู่บนเมนบอร์ดตามใช้งานจะเปลี่ยนชื่อสัญญาณบนขาหน่วยความจำแต่การจัดเรียงหมายเลขพินทั้งหมดจะไม่เปลี่ยนแปลงดังนั้นเครื่องทดสอบที่มีแสง DDR5จะเปลี่ยนชื่อของหลอดไฟเป็นหมายเลขพิน สะดวกสำหรับลูกค้าที่จะทราบหมุดที่มีสัญญาณผิดปกติอย่างชัดเจน

2: เครื่องทดสอบแบบมีไฟนี้รองรับเฉพาะหน่วยความจำที่แขวนอยู่บน CPU เท่านั้น ไม่รองรับหน่วยความจำที่จะแขวนไว้ด้านบนของ Millbrook หรือ nb.
