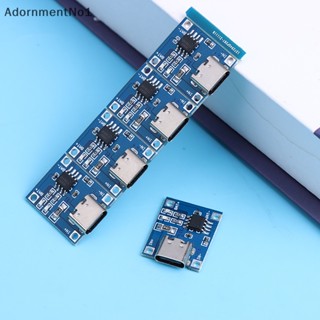

pcbfun 1/5/10ชิ้น5V TYPE-C ไมโคร USB 18650 TC4056A โมดูลที่ชาร์จแบตเตอรี่ลิเธียมพร้อม TP4056ป้องกันฟังก์ชั่นคู่
ชื่อยี่ห้อ: Diymore
แหล่งกำเนิด: จีนแผ่นดินใหญ่
สภาพ: ใหม่
หมวดหมู่: ตรรกะ ICS
หมายเลขรุ่น: 18650 TP4056ชาร์จแบตเตอรี่ลิเธียม Bo
แรงดันไฟฟ้า: 5V
การกระจายพลังงาน: 1A
Is_customized: ใช่
อุณหภูมิในการทำงาน: - 40ถึง + 85 ℃
แอพลิเคชัน: คอมพิวเตอร์
บรรจุภัณฑ์: SOP
แรงดันไฟฟ้าขาเข้า: 4.35-6 V (แรงดันไฟฟ้าที่แนะนำ5 V)
แรงดันไฟฟ้าตัดการชาร์จ: : 4.2 V +/- 1%
เอาท์พุตกระแสชาร์จสูงสุด: : 1000 mA
แรงดันป้องกันแบตเตอรี่เกิน: : 4.28 V
เพิ่มการชาร์จแบตเตอรี่มากเกินไป: 4.00 V
แรงดันป้องกันแบตเตอรี่คายประจุมากเกินไป: : 3.0 V
แรงดันไฟฟ้าขาออกของแบตเตอรี่: 3.2 V
แบตเตอรี่:: ป้องกันกระแสไฟเกินปัจจุบัน3
ขนาดกระดาน:: ประมาณ2.5*1.65ซม.
สถานะไฟ:: ไม่มีไฟโหลดปิดอยู่ไฟสีแดงกำลังชาร์จไฟสีเขียวเต็ม
1ชิ้น5โวลต์1A ชนิด-C ไมโคร USB 18650 TC4056A แบตเตอรี่ลิเธียมชาร์จโมดูลชาร์จที่มีการป้องกันฟังก์ชั่นคู่/TP4056การทำงานแบบคู่
คำอธิบาย:
ควรแยกประจุบนเทอร์มินัลที่โหลดบวกและลบ
ไม่อยู่ผิดพลาดได้โปรดตามข้อมูลจำเพาะมิฉะนั้นจะ
ความเสียหายโดยตรง
การเข้าถึงแบตเตอรี่ครั้งแรกไม่มีแรงดันไฟฟ้าระหว่าง
ส่งออก + และออก-จากนั้นเข้าถึงแรงดันไฟฟ้า5V ชาร์จพลังงานของคุณ
เปิดใช้งานวงจรป้องกันและแบตเตอรี่จาก B + B-จากนั้น
วาดเส้นเปิดสั้นๆยังต้องชาร์จใหม่เพื่อเปิดใช้งาน
วงจรป้องกัน สังเกตว่าเครื่องชาร์จต้องอยู่สามารถที่จะ1A ขาออกหรือ
เมื่อคุณเพิ่มเติมใส่ปอนเซล pengdaya หรือไม่สามารถคิดค่าบริการได้
+ เพิ่มเติม
ไมโคร USBตัวเมียและแผ่นถัดไปสำหรับอินพุตพลังงานถึง5V. B +
ขั้วบวกแล้วลิเธียมแบตเตอร์รี่ลบ
ออก + และออก-อยู่ของเล่นเชื่อมต่อกันภาระตามที่บวกและลบ
อิเล็กโทรดของเล่นเชื่อมต่อกันแผ่นบูสเตอร์มือถือหรือโหลดอื่นๆ
การเชื่อมต่อการเชื่อมต่อ
แบตเตอรี่เป็น B + B-เสียบเข้ากับโทรศัพท์มือถือ USB ตัวเมีย
ที่ชาร์จสีแดงกำลังชาร์จที่ชาร์จสีเขียวเต็มเกินไป
อินพุตกับไมโคร USB เพศหญิง, อินพุตสามารถโดยตรงไปยังที่ชาร์จแบตเตอรี่โทรศัพท์, แบตเตอรี่ลิเธียม,
และยังคงแผ่นสายไฟแรงดันไฟฟ้าขาเข้าสามารถทำด้วยตัวเองได้อย่างสะดวก
แรงดันไฟฟ้าขาเข้า: 5V
แรงดันไฟฟ้าตัดการชาร์จ: 4.2V ± 1%
สูงสุดชาร์จปัจจุบัน: 1000mA
แรงดันป้องกันแบตเตอรี่คายประจุมากเกินไป: 2.5V
กระแสไฟป้องกันกระแสไฟเกินของแบตเตอรี่: 3A
ขนาดกระดาน: 2.6*1.7ซม.
